A1438 Motor/Stepper/Servo Shield for Arduino v2 Kit

Ár:
7.950 Ft (6.260 Ft + ÁFA)
Átlagos értékelés: Nem értékelt
Gyártó Adafruit
Elérhetőség: Raktáron
Raktáron = azonnal szállítható!
Cikkszám 35937
Menny.:db
Ezekre még szükséged lehet
Arduino Uno Rev3 - A000066 Arduino Uno Rev3 - A000066
7.900 Ft 6.490 Ft
Arduino Mega2560 Rev3 - A000067 Arduino Mega2560 Rev3 - A000067
12.900 Ft
1 munkanapos szállítási idő webshop raktárról
INGYENES kiszállítás minden 50 000 Ft feletti rendelésre
A hely, ahol a tanulás buli!

MálnaSuli

A MálnaSuli a mi virtuális iskolánk, ahol szakmai titkokat osztunk meg veled. Termékeinkhez kapcsolódó oktatási anyagokon és alkalmazási példákon keresztül játszva juthatsz SW és HW ismeretekhez. Sőt, a nálunk vásárolt eszközök felhasználásához igénybe vehető mérnökeink és tanáraink segítsége is.

Leírás

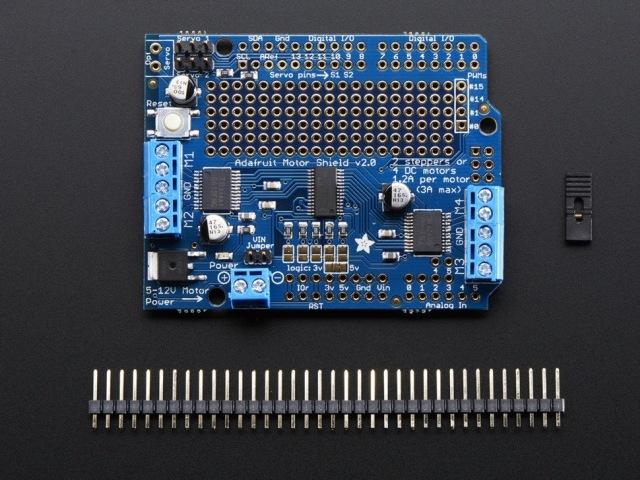

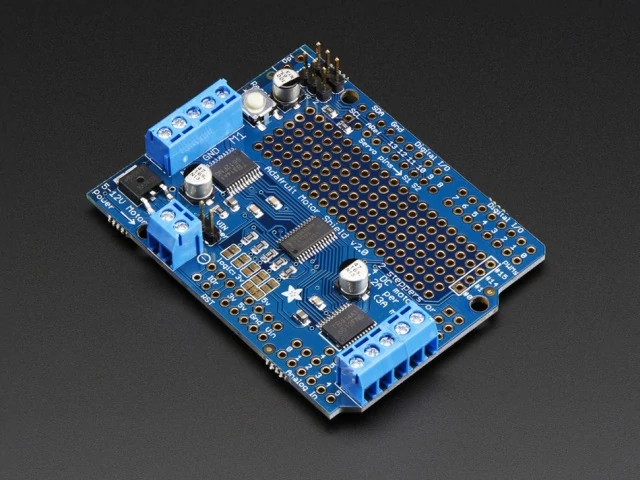

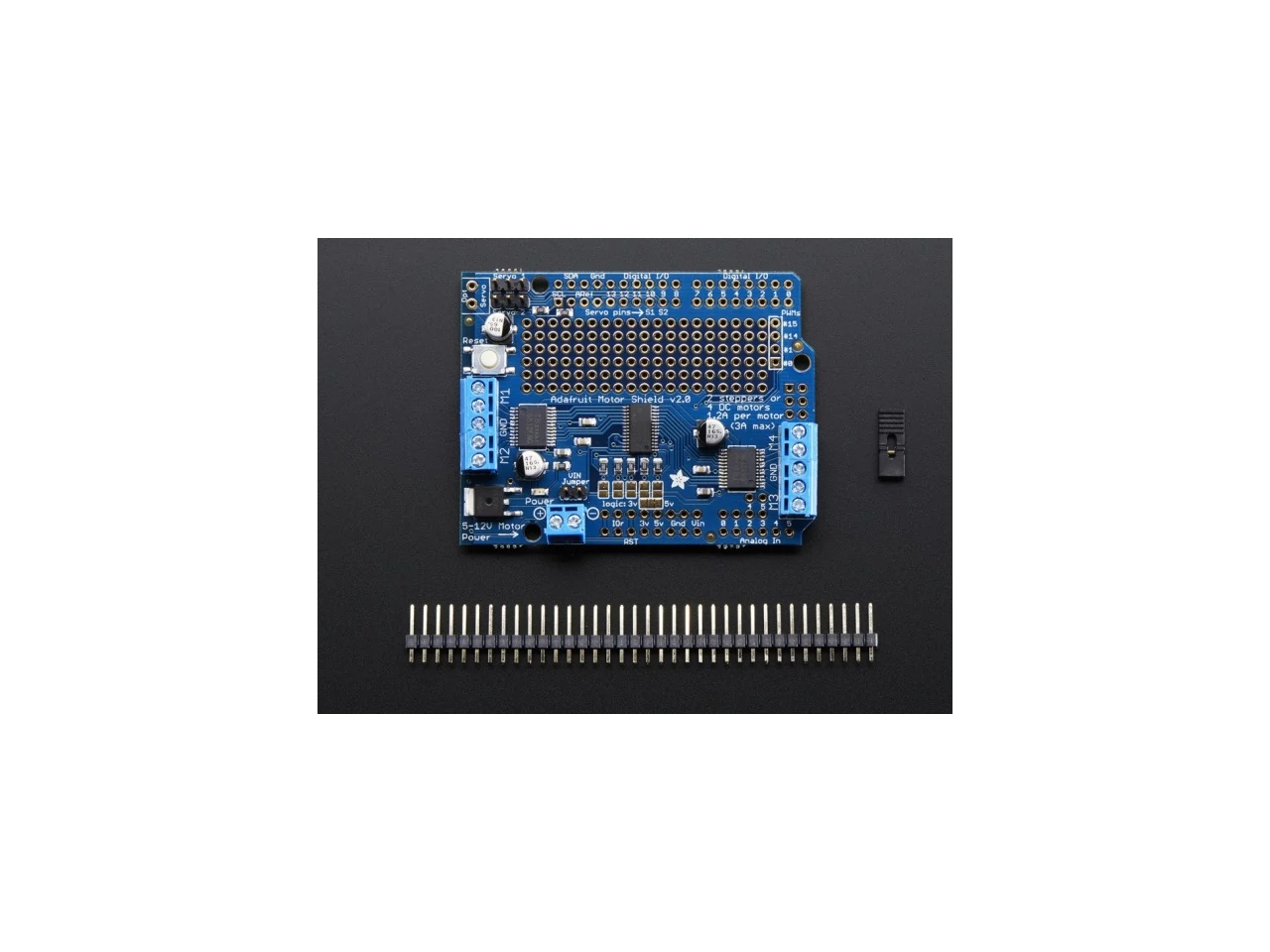

A1438 - Motor/Stepper/Servo Shield for Arduino v2 Kit

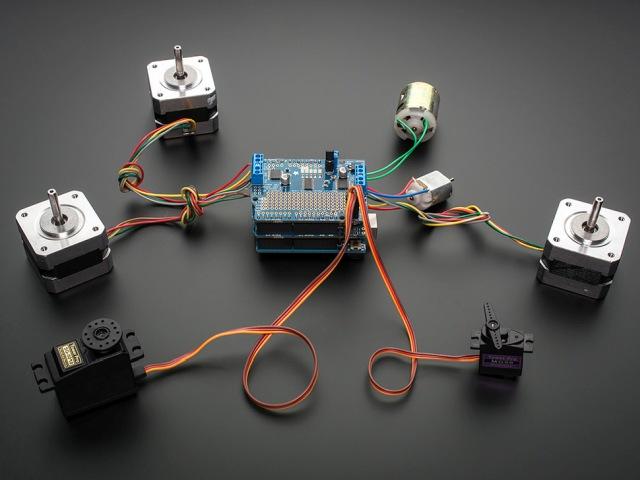

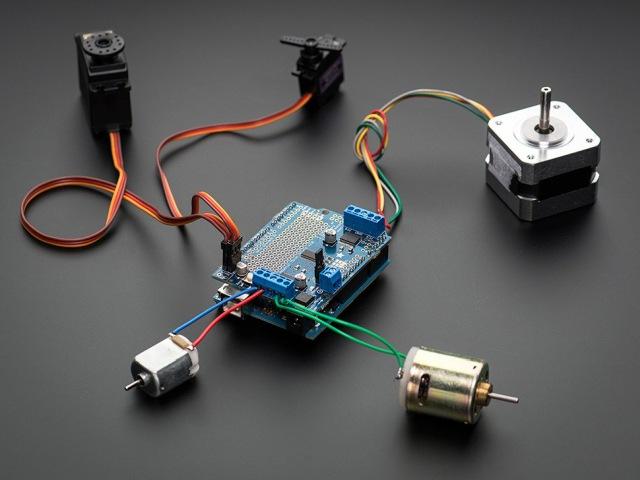

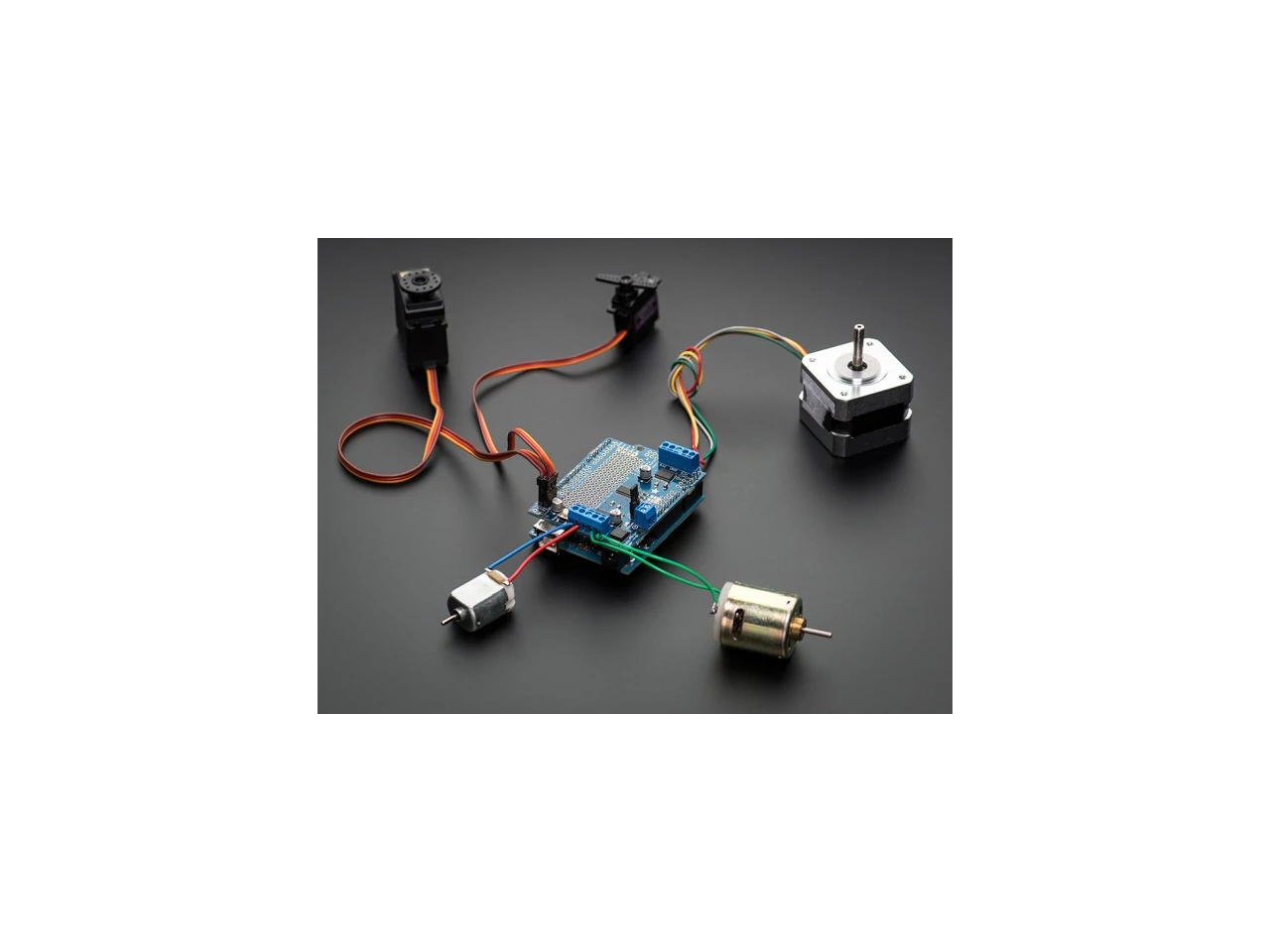

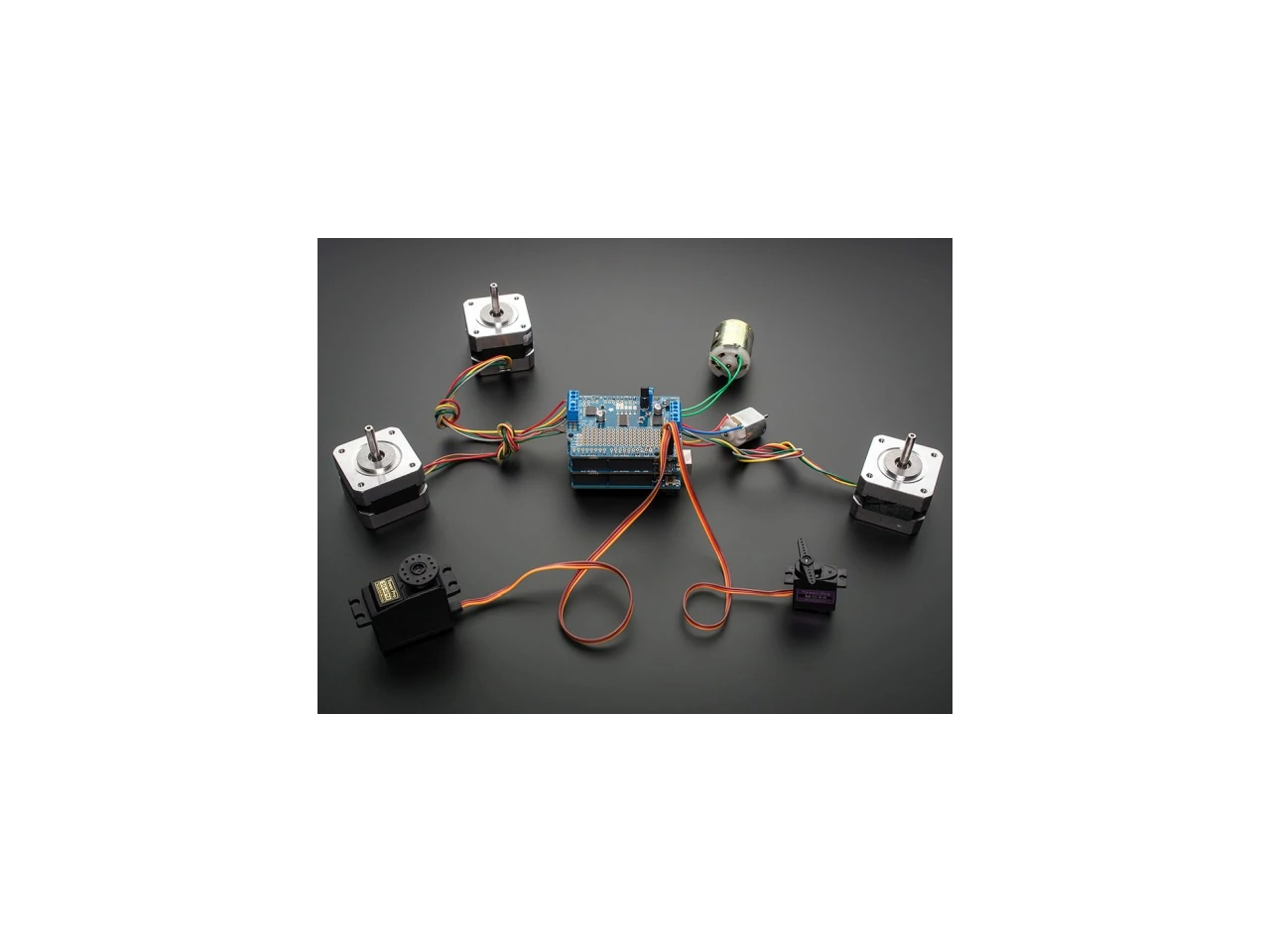

A Motorshield kit egyike a legkedveltebb Adafruit készleteknek, így a cégnél az eredeti verzió fejlesztése mellett döntöttek. A javított panel (v2) a DC és a léptető motorok még könnyebb, még egyszerűbb működtetését teszi lehetővé, kiváló alap bármilyen robotikai projekthez. A panel alaptulajdonsága, a 4 db. DC illetve a 2 db. léptetőmotor vezérlési lehetősége megmaradt, de történt több fejlesztés is:

  1. Az eredeti L293 darlington meghajtót a TB6612 mosfet vezérlő váltotta fel, ami 1,2A-t, (csúcsban, rövid időre, kb. 20ms-ig3A-t) szolgáltat alacsony feszültségesés mellett, így a motorok nagyobb nyomatékot szolgáltatnak.
  2. Beépített védődiódák
  3. Az Arduino PWM kimenete helyett dedikált PWM áramkör a panelen
  4. A motorok sebesség és egyéb paramétereinek vezérlése I2C buszon keresztül
  5. Kompatibilitás különböző Arduino típusokkal, pl. Uno, Leonardo, Due, Mega R3
  6. Moduláris felépítés, a választható címzésnek köszönhetően (5bit) akár 32db. motorvezérlő panel használható egyszerre, így maximálisan 64 léptető vagy 128 DC motor vezérlése oldható meg.
  7. Polaritás védelem, fejlesztett prototípus építő terület a panelen

A panel főbb paraméterei:

  • Két csatlakozó 5V-os „hobby” szervomotorok számára (vezérlés az Arduino precíziós nagyfelbontású időzítőjéről)
  • 4 H-híd: TB6612-es lapkakészlet, 1,2A állandósult, 3A (20ms) csúcsterhelhetőség mellett, beépített hővédelem, illetve önindukciós hatást védő diódák. Működési feszültség: 4,5V – 13,5V

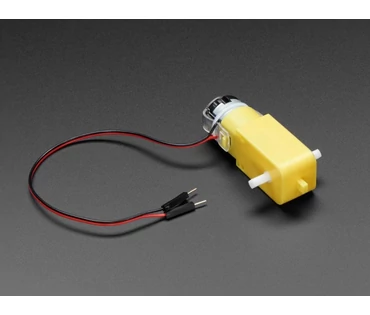

  • 4 db. kétirányú DC motor, 8-bites sebesség beállítási lehetőség motoronként. (0,5%-os felbontás)

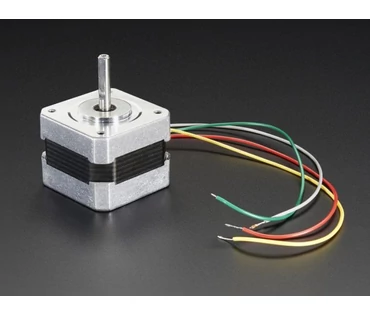

  • 2 db. léptetőmotor (unipoláris vagy bipoláris) single coil, double coil illetve interleaved vagy micro-stepp üzemmód)
  • a motorok alaphelyzetben tiltva a táp bekapcsolásakor
  • csavaros sorkapcsok a motorok illetve a tápfeszültség egyszerű csatlakoztathatóságának érdekében (18-26AWG)
  • Arduino reset gomb a panelon
  • Polaritás védett sorkapocs és beállító-jumper a független külső tápfeszültség bekötéséhez
  • kompatibilitás: Arduino UNO, Leonardo, ADK/Mega R3, Diecimila és Duemilanove. Due 3.3v-ra jumperelve. Mega/ADK R2 és a korábbi változatok,  2 vezetékes  jumpereléssel.


Adafruit softver könyvtár példaprogramokkal

Datasheet for the motor driver chip

A termékről bővebben málnasuli oldalán olvashatsz

Adatlap frissítve 2019.06.07
