Raspberry Pi Debug Probe

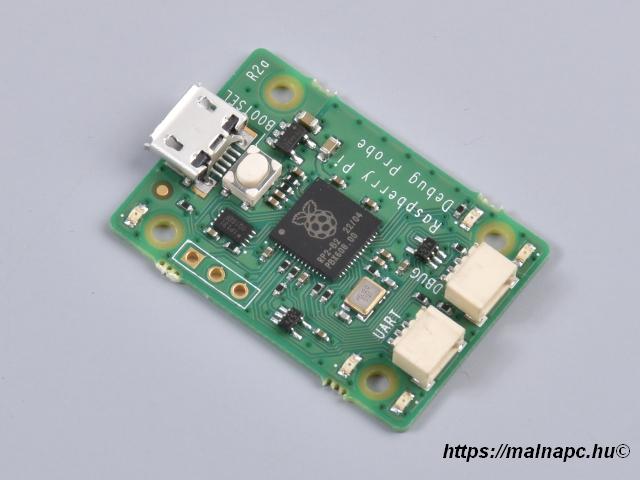

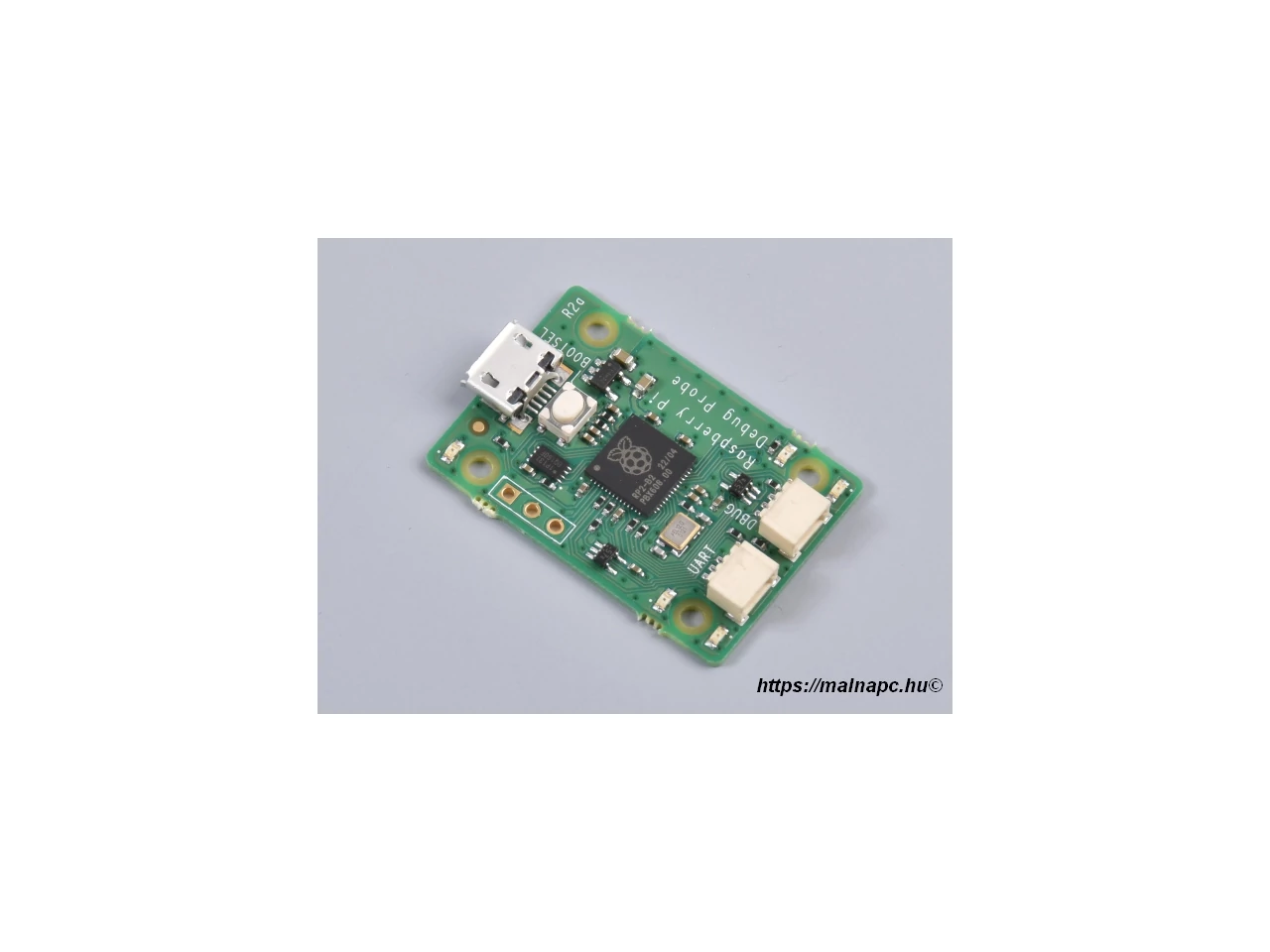

Raspberry Pi Debug Probe egy komplett hibakeresési hardveres megoldás ARM alapú mikrokontrollerekhez. Központi egysége az RP2040-es áramkör. A Debug Probe egy USB - kétvezetékes soros és egy USB - UART híddal rendelkezik, megkönnyítve a Raspberry Pi Pico és más hasonló eszközök használatát számos host platformmal, beleértve a PC-t, Mac-et és a tipikus Linux számítógépeket.

A komplett Debug Probe kit egyszerű plug-and-play hibakeresést biztosít számunkra.

A Raspberry Pi Debug Probe egy mindenre kiterjedő USB-ről debuggoló készlet, amely minden szükséges hardvert és kábelt tartalmaz az egyszerű, forrasztás nélküli, plug-and-play hibakereséshez.

Rendelkezik egy processzor soros hibakeresési interfésszel (alapértelmezés szerint az Arm Serial Wire Debug interfész, de más interfészek is támogathatók) és egy ipari szabványú UART interfésszel. Mindkét interfész a Raspberry Pi 3-tűs debug csatlakozóját használja, annak specifikációja szerint.

A Raspberry Pi Debug Probe egy készlet, amely a Debug Probe hardvert tartalmazza a saját műanyag tokjában, valamint egy USB-kábelt és háromféle debug kábelt, amelyek lefedik a hibakeresési felhasználási esetek túlnyomó többségét. Úgy tervezték, hogy megkönnyítse a Raspberry Pi Pico és az RP2040 hibakeresését és programozását számos host platformmal, beleértve a Windows, Mac és tipikus Linux számítógépeket, ahol nincs GPIO fejléc a Pico soros UART vagy SWD portjához való közvetlen csatlakozáshoz.

Bár a Debug Probe-ot Raspberry Pi termékekkel való használatra tervezték, az USB-n keresztül szabványos UART és CMSIS-DAP interfészeket biztosít, így bármely ARM alapú mikrokontroller hibakeresésére is használható, amely 3V3 I/O-val rendelkező SWD portot biztosít, vagy akár csak USB-ről UART-ra kábelként is használható. Együttműködik az OpenOCD-vel és más olyan eszközökkel, amelyek támogatják a CMSIS-DAP-ot.

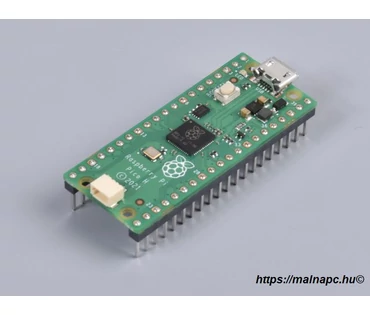

A Debug Probe a Raspberry Pi Pico hardveren alapul, és a nyílt forráskódú Raspberry Pi Picoprobe szoftvert futtatja. A firmware frissítése ugyanúgy történik, mint a Raspberry Pi Pico firmware esetében, így könnyen naprakészen tartható a készülék a legújabb firmware-rel, vagy lehetőséget ad egyéni firmware használatára is.

A termék jellemzői:

• Méretek: 22mm × 32mm
• USB - kétvezetékes soros hibakeresés (alapértelmezés szerint támogatott soros hibakeresés)
• USB - UART közötti híd
• Kompatibilis a CMSIS-DAP szabvánnyal
• Együttműködik az OpenOCD-vel és más, a CMSIS-DAP-ot támogató eszközökkel
• Követi a Raspberry Pi 3-tűs hibakeresési csatlakozó specifikációját

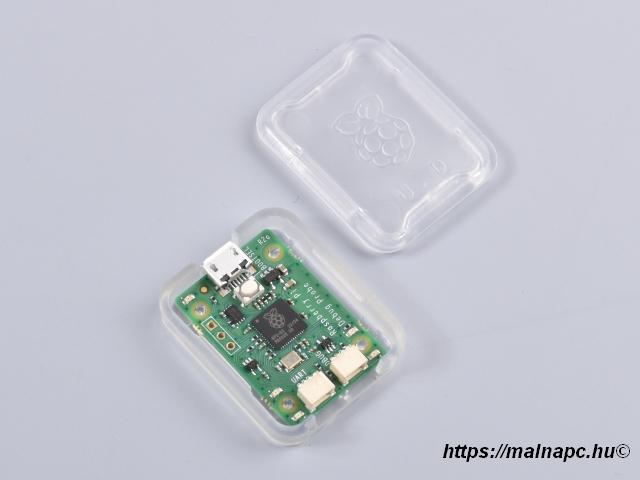

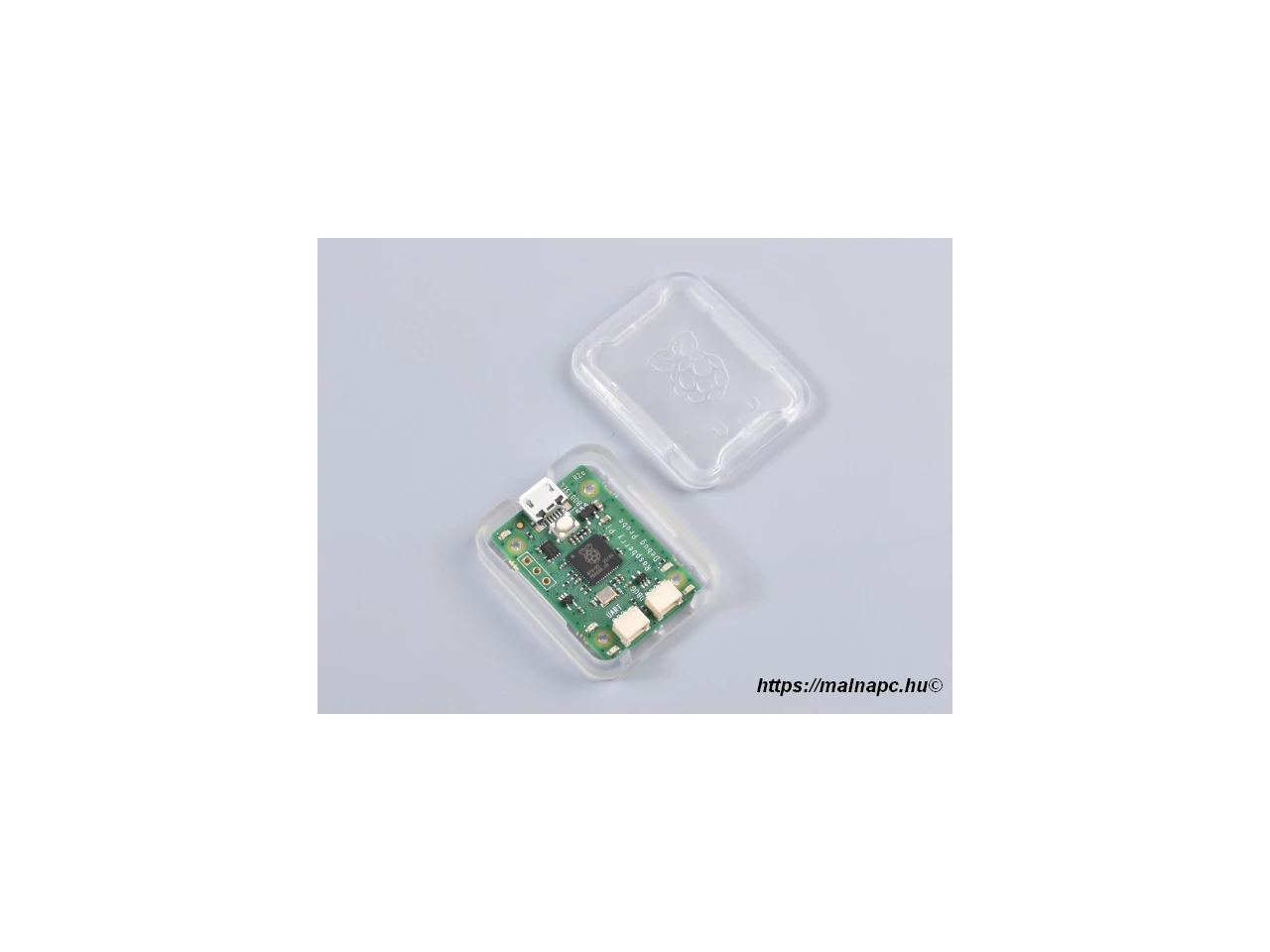

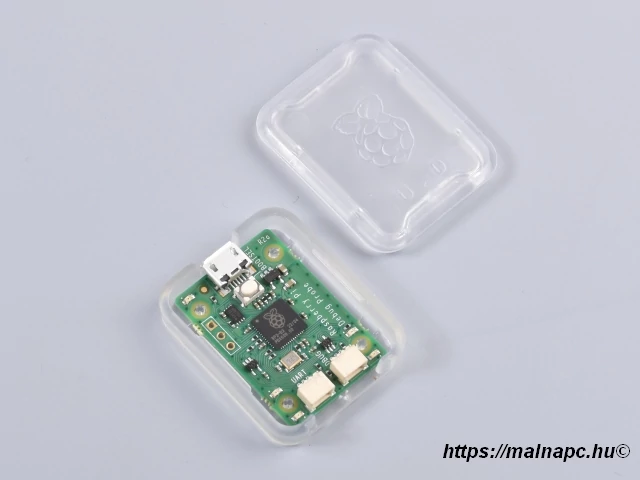

• Magas minőségű, átlátszó műanyag tokot tartalmaz a csomag

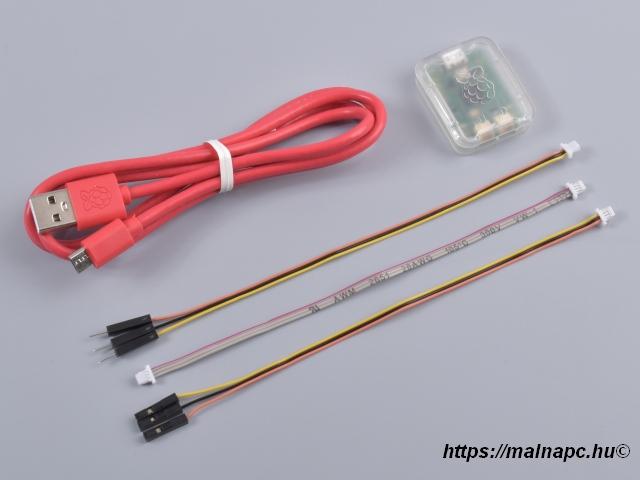

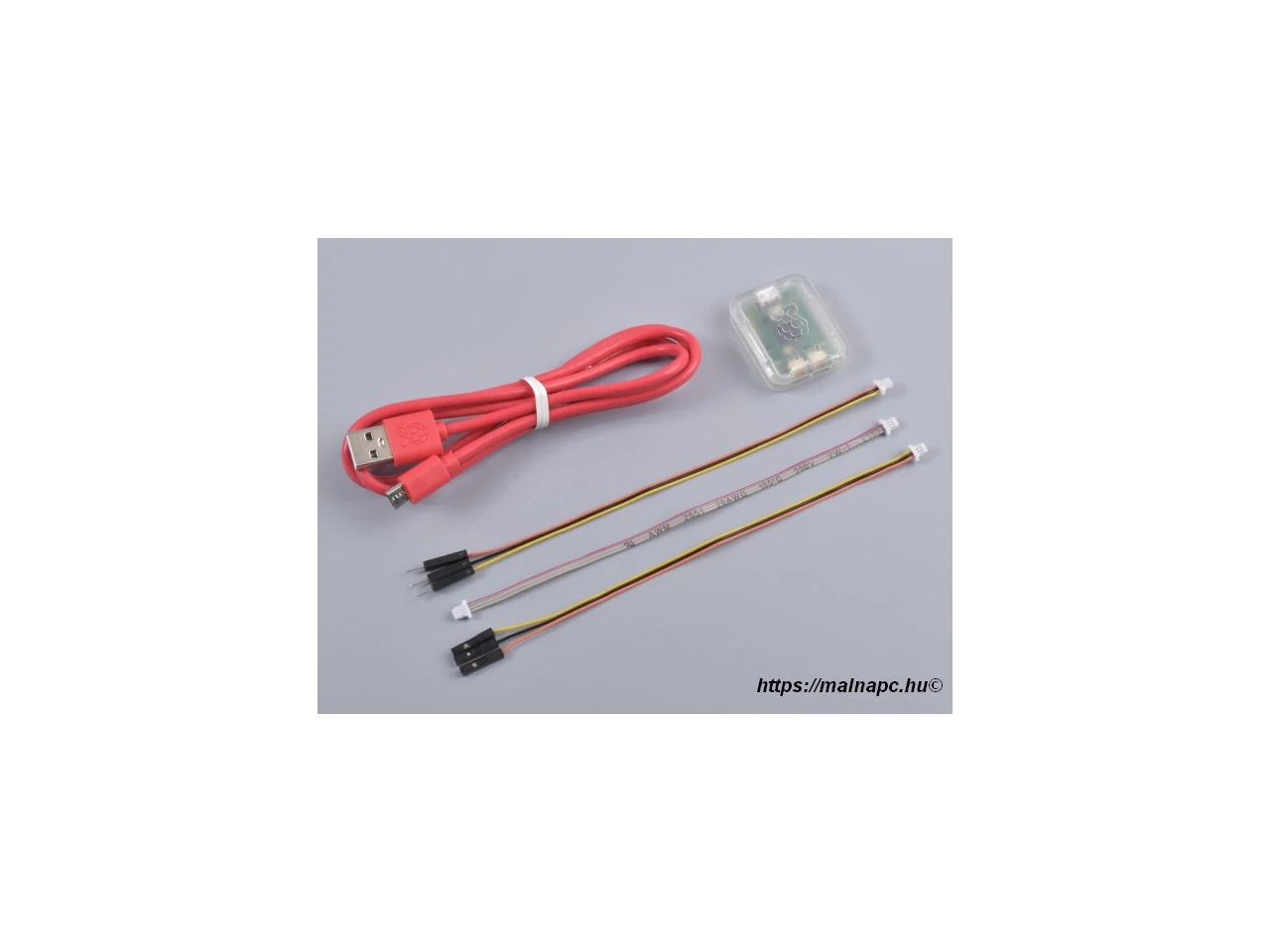

• A szetthez tartozó kábelek:
  • USB-A / micro USB-B kábel amivel egy számítógéphez csatlakozunk
  • debug-kábel: 3 pólusú JST csatlakozó mindkét oldalon, pl. Raspberry Pi Pico-hoz
  • debug kábel: 3 pólusú JST csatlakozó / 3x jumper kábel mama
  • debug kábel: 3 pólusú JST csatlakozó / 3x jumper kábel papa
• Névleges I/O feszültség: 3,3V
