Banana Pi GPIO bővítő panel
| Átlagos értékelés: | Nem értékelt |
| Gyártó | Banana Pi |
| Cikkszám | 35773 |
|
|
|
Minősített viszonteladó
Leírás

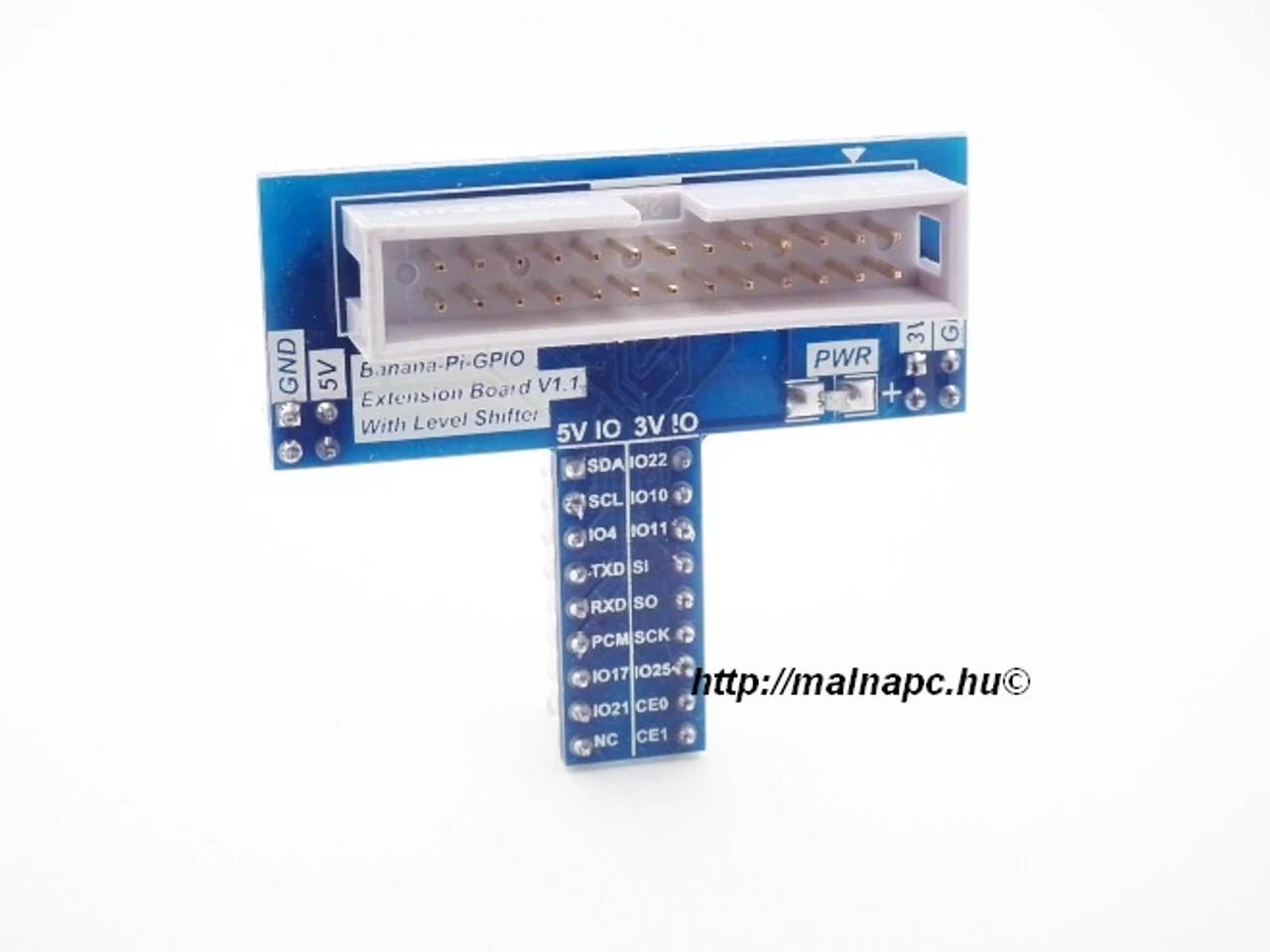

Banana Pi GPIO bővítő panel biztosítja a Banana Pi I/O lábainak kivezetését egy forrasztás nélküli próbapanelre és átalakítja a GPIO 3,3-os kimeneti szintjeit 5V-osra, így lehetővé téve a 5V-os perifériák használatát. A konvertálásról a TXB0108 tipusú integrált áramkör gondoskodik. Az áramkör a szokványos 2x13 pólusú kábellel kapcsolódik a Banán PC GPIO lábaihoz, míg a próbapanelhez az integrált tüskék segítségével illeszthető. Nem minden próbapanellel kompatibilis!
Tipikus alkalmazási példák:
- Logikai szintek konvertálása 5V-os perifériákhoz
- Fejlesztési segédlet tervezőknek
- Prototípus építése
- Oktatási segédlet
Üzembe helyezés:
Szúrja a modult a megfelelő próbapalnelbe. Mivel nem minden próbapanellel kompatibilis, ezért ügyeljen arra, hogy ne legyen rövidzár a Vcc és GND tüskéknél! Csatlakoztassa a Banana Pi-hoz egy GPIO papa-papa kábel segítségével, ügyelve a csatlakozási pozíciókra. A PWR LED világít, ha ez rendben van. Kezdődhet a használat!
