Argon ONE V3

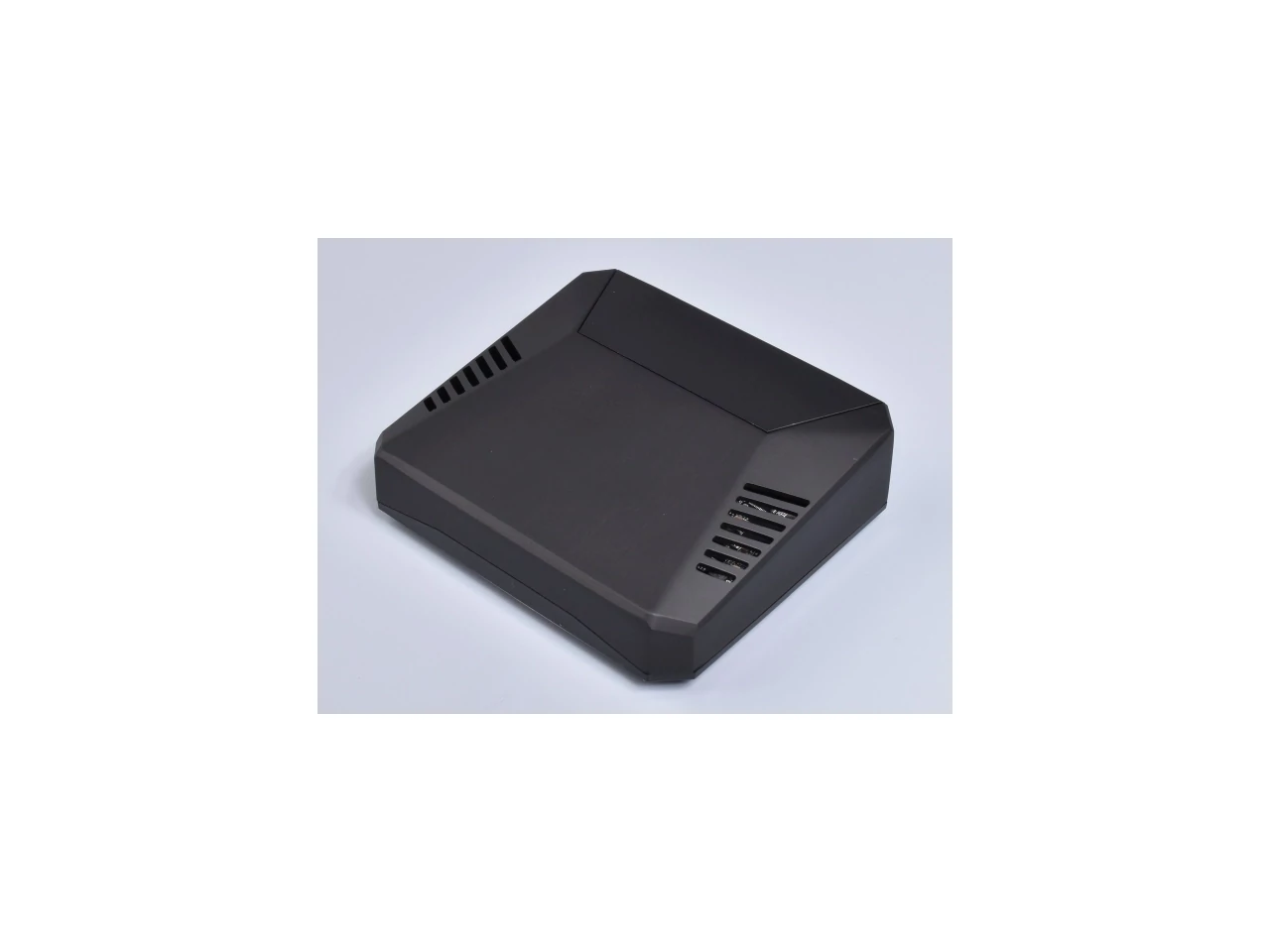

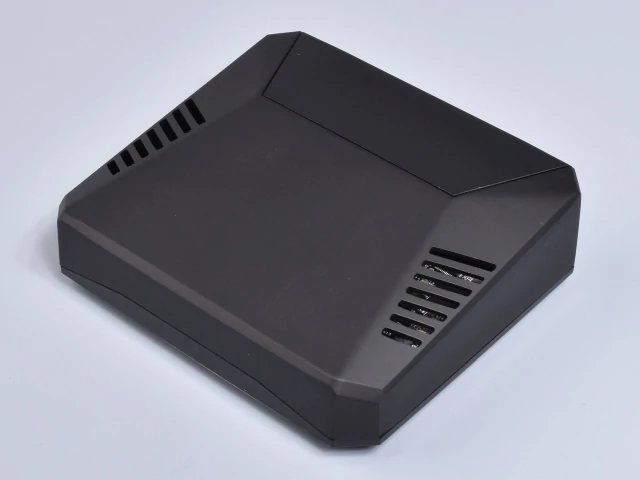

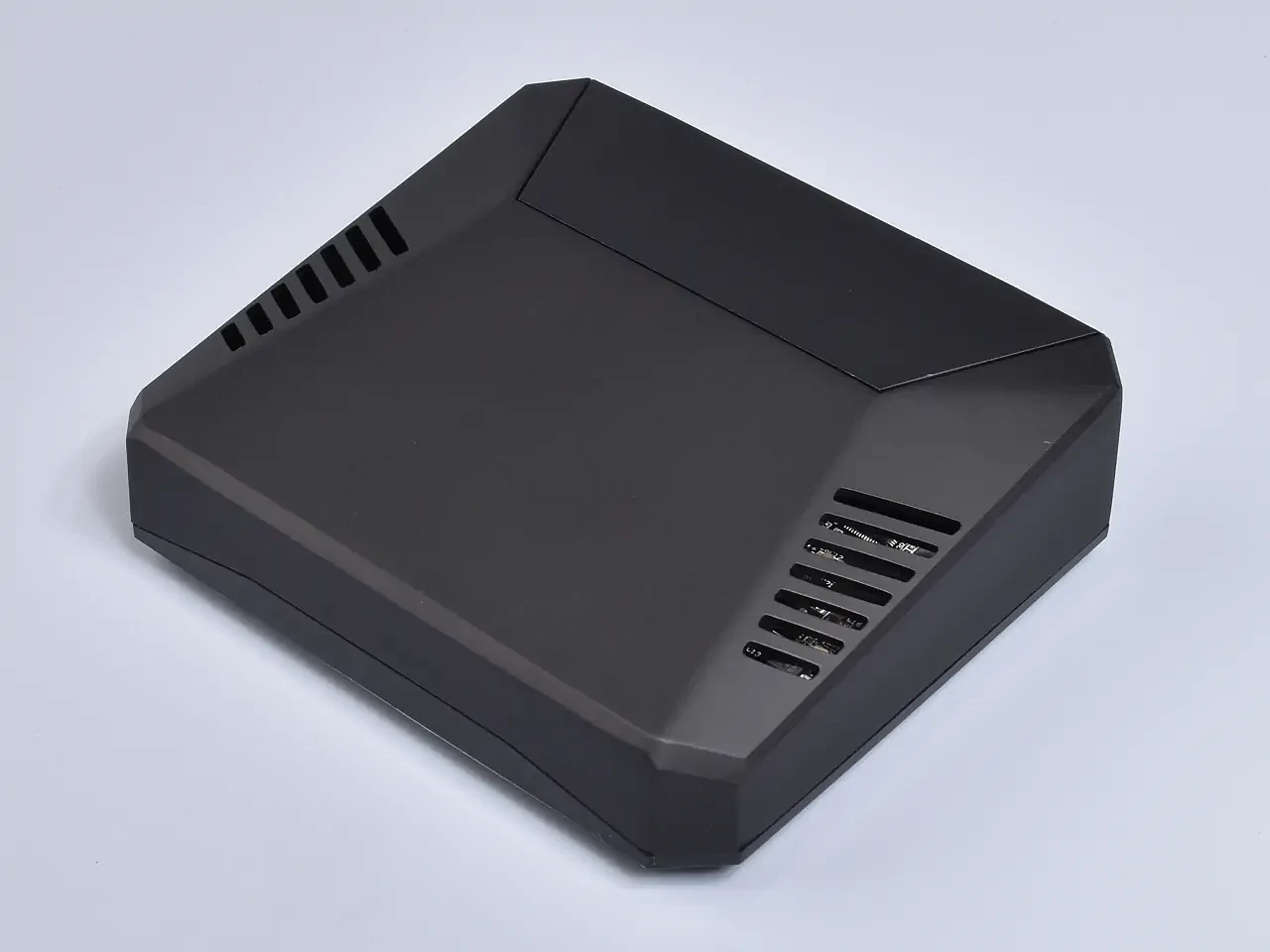

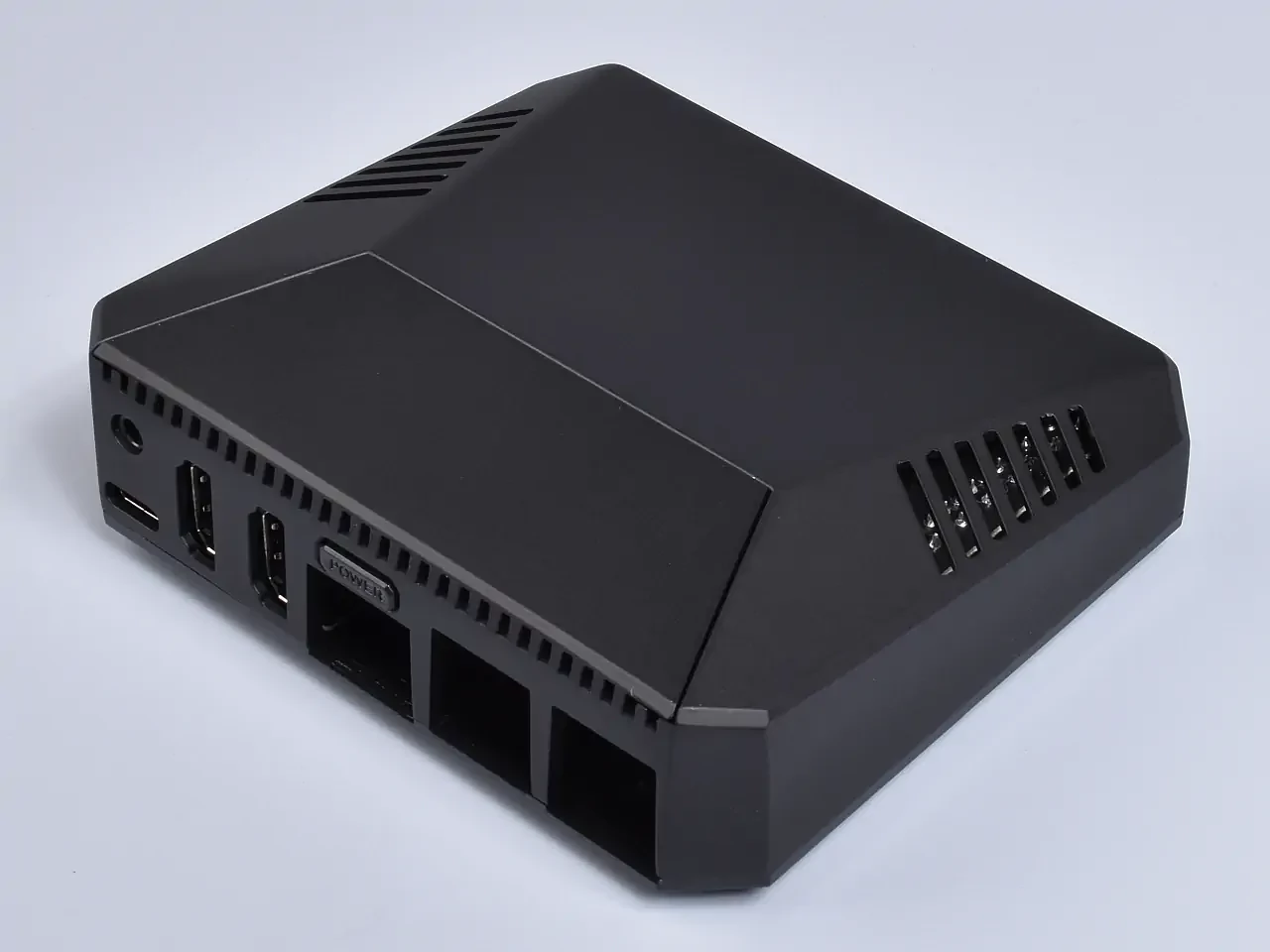

Argon ONE V3 az Argon Forty cég népszerű "ONE" termékcsaládjának legújabb, a Raspberry Pi 5-höz frissített funkciókkal rendelkező tagja. A hagyományokkal szakító új, fekete színben jelenik meg a klasszikus Argon ONE stílus, melyet már ismerhetsz és amit oly sokan szeretnek és méltán az egyik legjobb Raspberry Pi alaplapokhoz készült háznak tartanak.

Ahogyan azt a korábbi Argon ONE termékeknél is megszoktuk, a kivételes dizájn magas műszaki tartalommal párosulva gondoskodik a kitűnő hűtésről, valamint a sokoldalú és praktikus csatlakoztathatóságról. A hátra helyezett bekapcsoló gomb és a mágneses fedél a színes GPIO tüskékhez már alapfelszereltség, akárcsak az infra érzékelő távirányítási opciókhoz. Talán mondanunk se kell, hogy a minőség, az még mindig kivételes!

Az Argon ONE V3 újdonsága, hogy az M.2 NVMe PCIE bővítő egység külön, illetve utólag is megvásárolható hozzá. Ezzel négy különböző méretű M-Key rendszerű NVME M.2 SSD-t csatlakoztathatunk akár gyors háttértár, akár operációs rendszer futtatásának céljából. Ezzel az upgrade-el az Argon ONE V3-ból Argon ONE V3 M.2 NVMe PCIE házat varázsolható!

Termék tulajdonságai

• Jobb aktív hűtés a fúvó típusú PWM vezérlésű 30 mm-es ventilátorral. A tokon belüli elhelyezés optimalizálva lett a csendesebb működés érdekében.
• Javított passzív hűtés: a Raspberry Pi 5 CPU-n kívül a tápellátás-kezelő chip is hűtőbordát kapott, mivel ezek a komponensek felforrósodhatnak intenzív használat során.

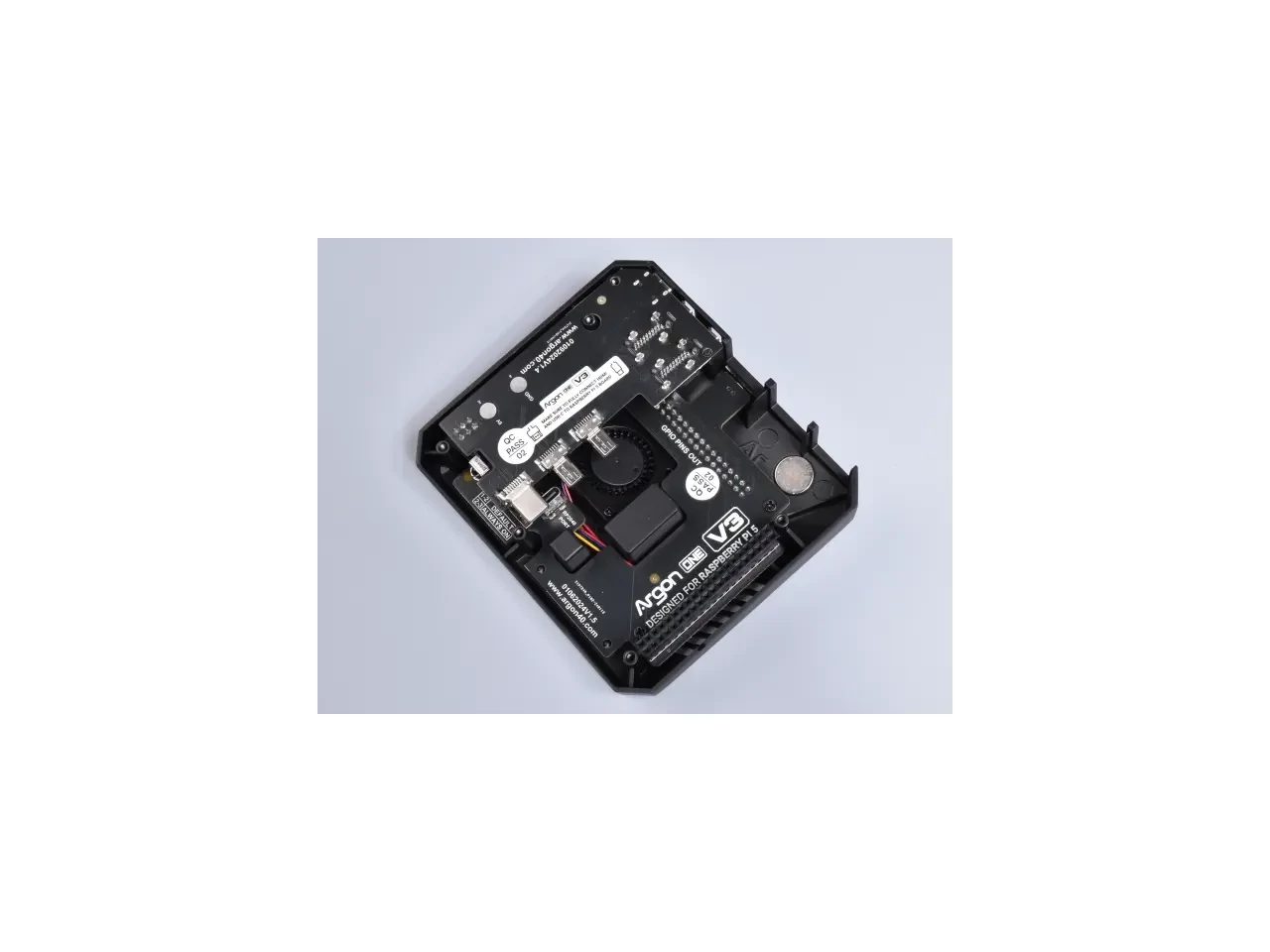

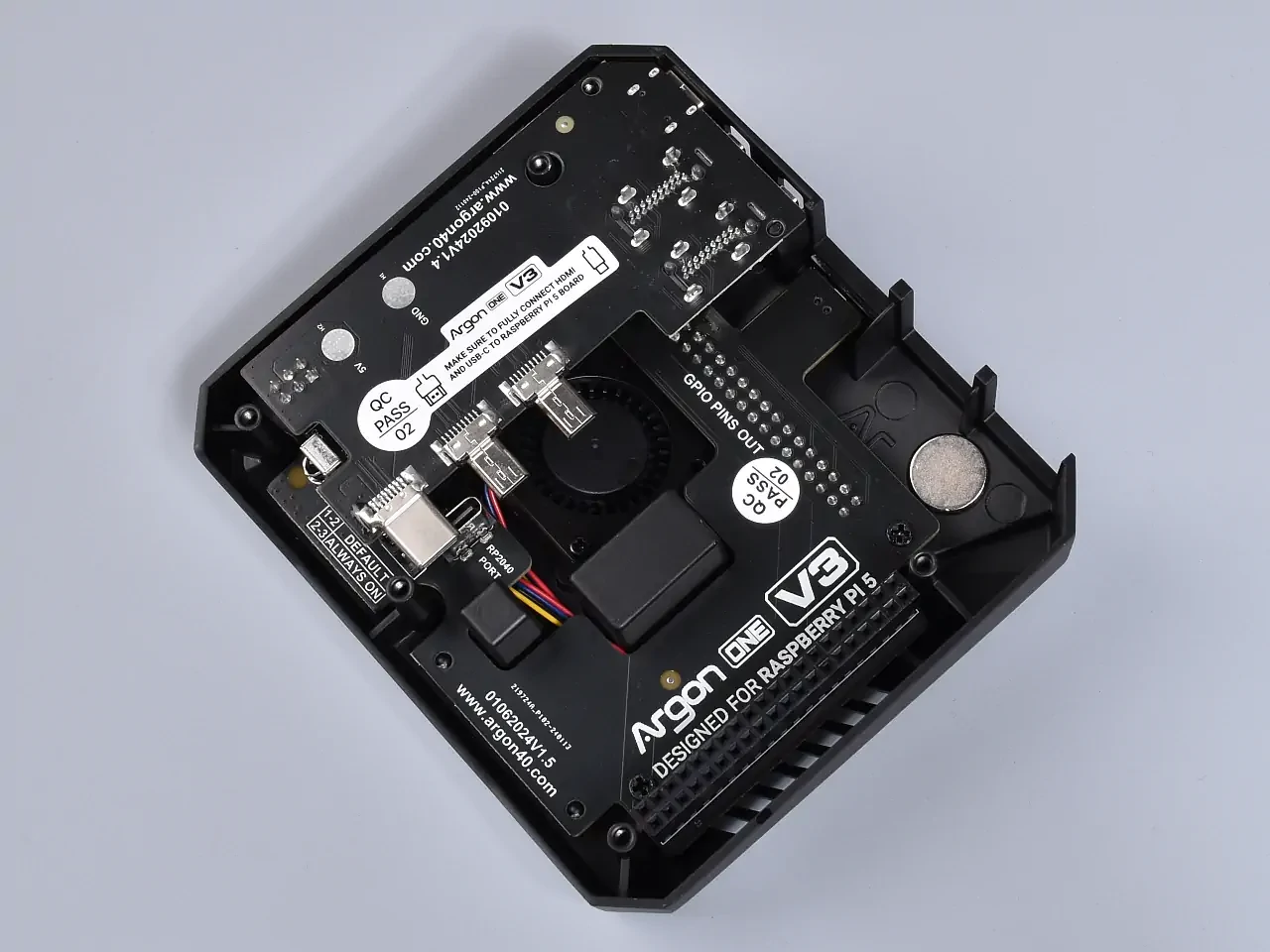

• Jobb kommunikáció és energiagazdálkodás a Raspberry Pi 5-tel a Raspberry Pi RP2040 chipjén keresztül, amely vezérli az Argon ONE V3 funkcióit, mint például a ventilátor sebességét, energiagazdálkodási állapot (pl. manuálisan vagy automatikusan bootol a tápkimaradás után a tokban lévő jumperek egyszerű beállításával), lehetővé téve, hogy az Argon ONE-t úgy használd, ahogy te jónak látod.
• A ház hátoldalán található bekapcsológomb működtetése futtatni tud egy telepíthető nyílt forráskódú szkriptet, amely lehetővé teszi a biztonságos leállítást, az újraindítást vagy éppen a kényszerített leállítást.

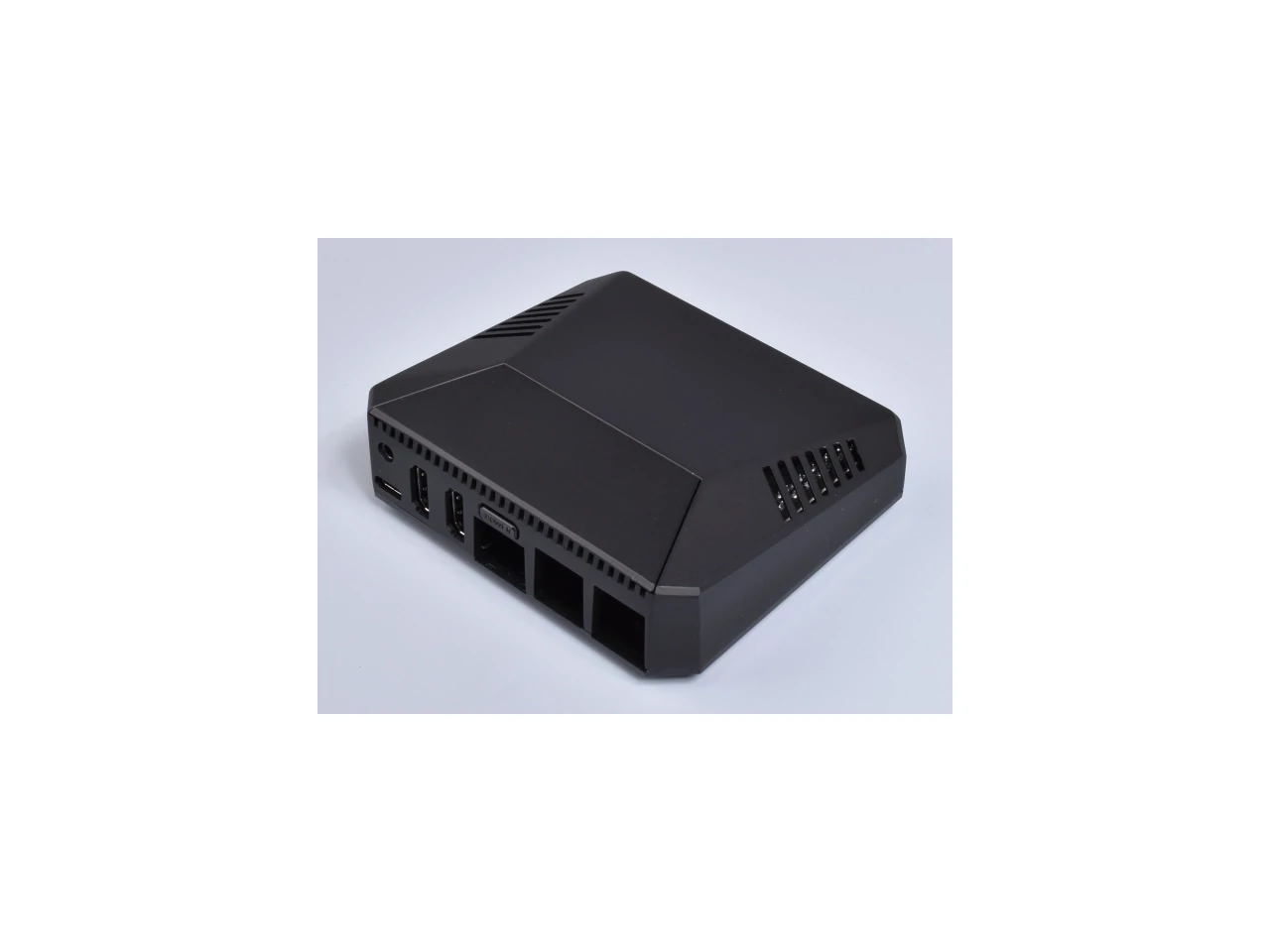

• A kábelkezelés továbbra is kiváló. A doboz hátulján szépen elhelyezett két teljes méretű HDMI-port lehetővé teszi, hogy a Raspberry Pi 5 egyszerre két monitort használhasson.

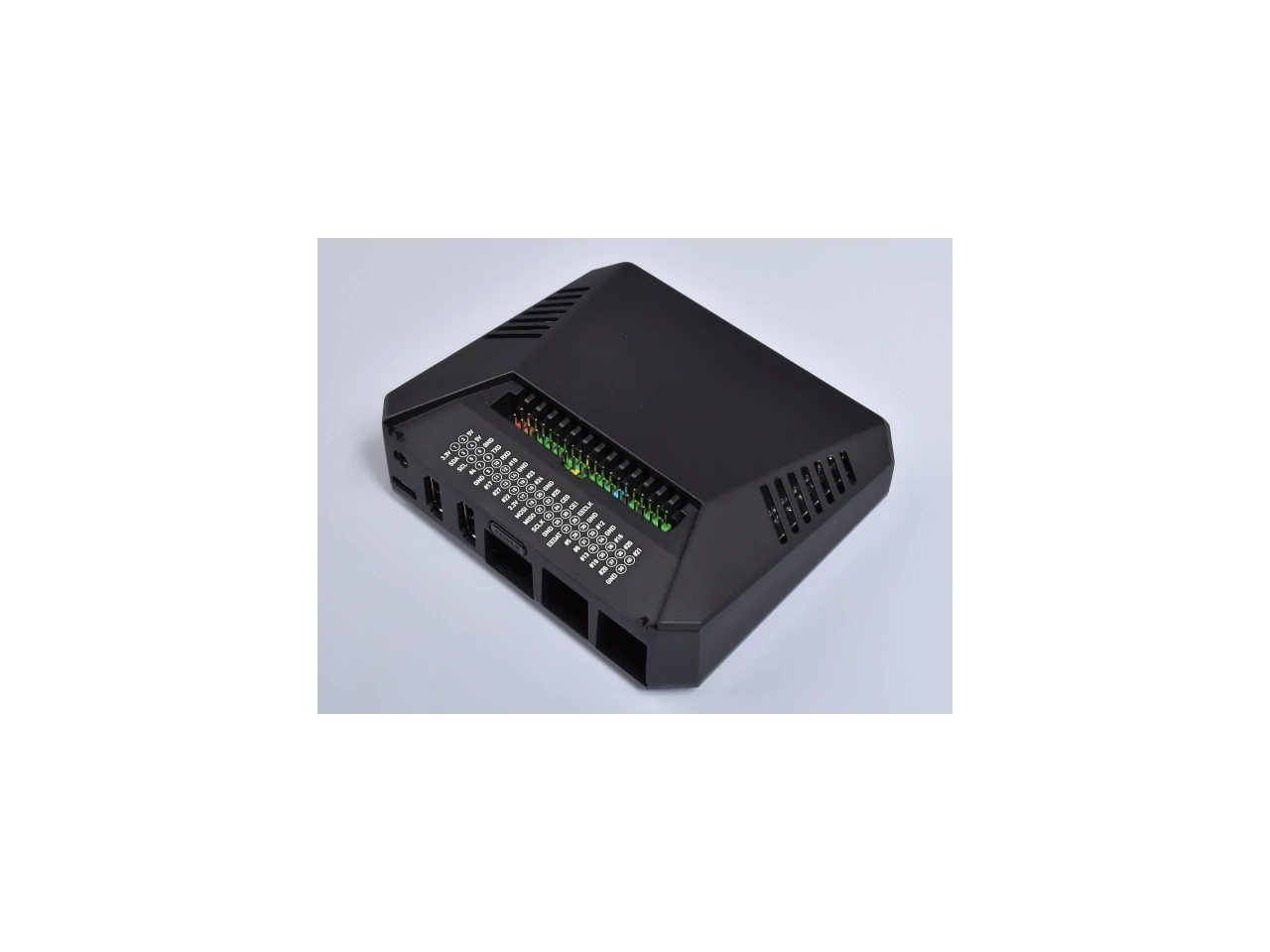

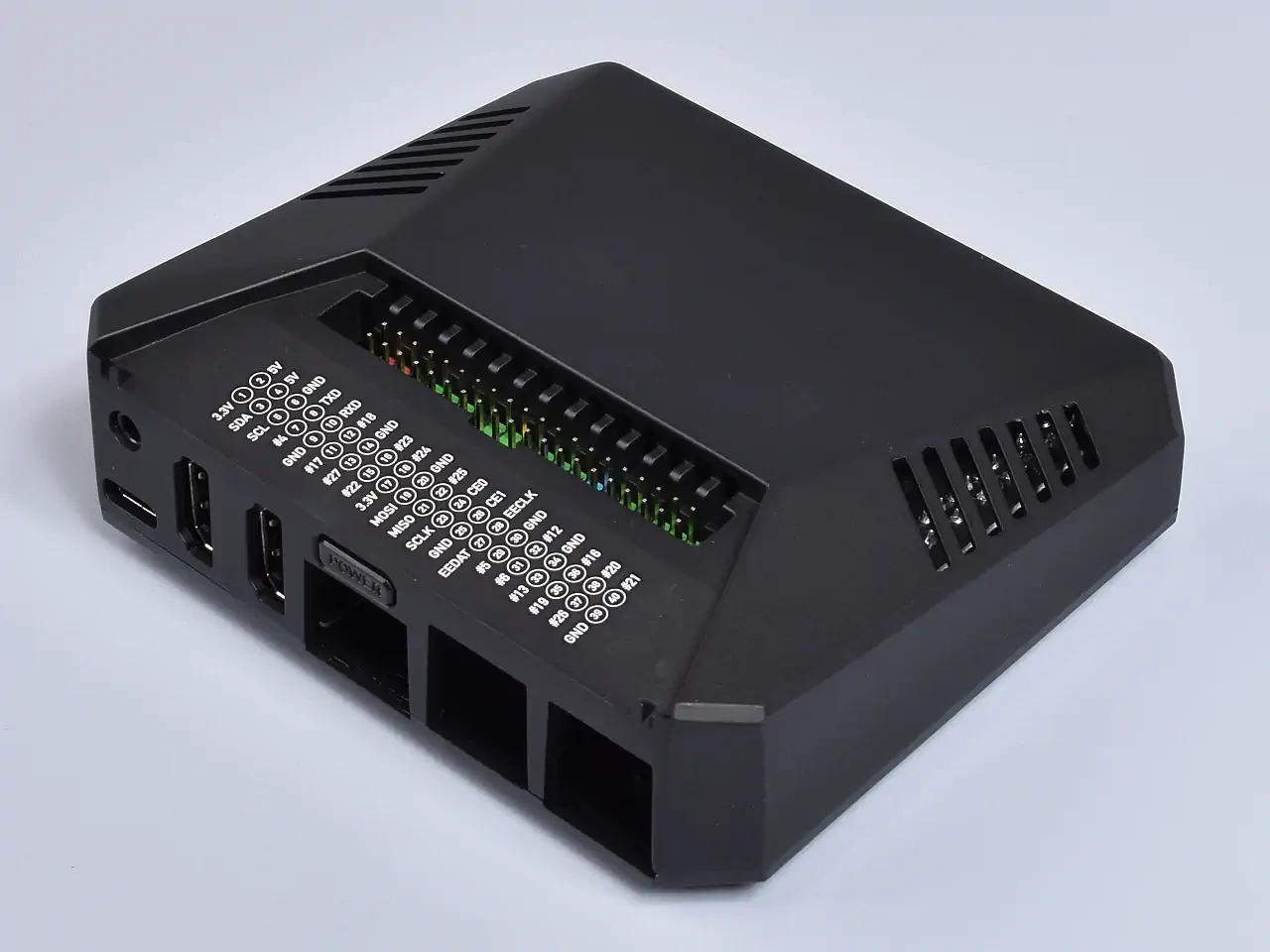

• Elegáns mágneses fedél az egyéni és színnel kódolt GPIO lábak közvetlen elérésének érdekében.
• A beépített IR-vevő lehetővé teszi, hogy az Argon ONE V3 könnyen használható legyen az Argon IR távirányítóval, ami azt jelenti, hogy a tok most még jobb médialejátszóvá válhat!
• Élvezze az audió tartozékok használatát az OPCIONÁLIS 3,5 mm-es audiocsatlakozóval a belső DAC audio board frissítésen keresztül (külön beszerezhető bővítő elem).
• Utólagos M.2 NVMe PCIE bővítési lehetőség (külön megvásárolható egységgel).

Argon ONE V3 beüzemelési / hibaelhárítási útmutatónk

Az Argon ONE V3 házakat 2024.08.04-től tesztelve és firmware frissítéssel ellátva hozzuk forgalomba. Ezt a dobozon található és erre utaló matricánk jelzi. Amennyiben a beüzemeléssel mégis gondod akadna, elsődlegesen velünk vedd fel a kapcsolatot, mielőtt egy jóvátehetetlen eredményt hozó termék javítási kísérletbe kezdenél!

Mielőtt nekilátnál az összeszerelésnek, ellenőrizd, hogy a Raspberry Pi 5-ös alaplap rendben elindul-e a kiválasztott operációs rendszerrel. Ha igen, húzd ki a tápot, majd a többi csatlakozót és távolítsd el az SD kártyát is a panelből.

Beüzemelésnél kövesd a dobozban található gyártói összeszerelési útmutatót. Fontos, hogy a Raspberry Pi alaplap és az Argon ház HDMI & USB-C adapter panelje megfelelően legyen összedugva. Ütközésig rá kell tolni az adaptert a Pi-re, amit a HDMI csatlakozók kis kattanása jelez. Ilyenkor az Argon adapter panel széle felütközik a Pi LAN csatlakozójának oldalán. Az így összedugott paneleket a házban található alap panelhez kell csatlakoztatni, ügyelve a GPIO csatlakozó és az átellenes oldalon, az IR vevő mellett található tápcsatlakozó tüskék pozicionálására.

Összeszerelést követően tedd be az SD kártyát, majd dugd be a szükséges csatlakozókat és utoljára a tápegységet! A tápegység csatlakoztatását követően várj 5 másodpercet, majd nyomd meg a bekapcsoló gombot. A piros LED kigyullad elöl és a ventilátor felpörög pár másodpercre. Ezt követően bootol az alaplap, amit zöld LED villogása jelez. A kikapcsoláshoz nyomd a gombot 2-3 másodpercig. A reboot funkció (dupla gombnyomás) csak telepített szkript esetén működik (a beüzemelési útmutató 13. oldalán található).

Amennyiben az Argon ONE V3 nem kapcsolna be, pedig tesztelt, kipróbált terméket kaptál:

•  A hivatalos Raspberry Pi USB-C 15W (Pi 4) vagy 27W PD (Pi 5) tápegységet használod? Ezzel tudjuk garantálni a működést.
• Ellenőrizd az összes csatlakozót és csavart
• Argon ONE V3 M.2 NVMe PCIE EB bővítőt használsz? Nézd meg az ott leírtakat is! Győződ meg róla, hogy a tok és az alaprész össze van-e rögzítve - az alaprészt a tokhoz kell rögzíteni, mivel a tápellátáshoz pogo tüskéket használnak.
• Csatlakoztasd a tápegységet, várj 5 másodpercet, majd nyomd meg a bekapcsoló gombot. Ha minden jó, akkor a piros LED kigyullad és a ventilátor felpörög pár másodpercre. Ezt követően bootol az alaplap. A kikapcsoláshoz nyomd a gombot 2-3 másodpercig. A reboot funkció (dupla gombnyomás) csak telepített szkript esetén működik.
• Megpróbálhatod a tápellátási jumper áthelyezését az "alapértelmezett" értékről a "mindig bekapcsolt" értékre (lásd a kézikönyvben az ábrát) az első indításhoz. Ez kiiktatja a bekapcsoló gombot, de mi teszteltük a terméket és jó tápegység, alaplap, valamint megfelelő csatlakoztatás esetén erre nincs szükség a frissített firmware jóvoltából.
• Látszólag bootol a termék (zöld LED világított), de nincs kép.
  • HDMI kábeled nincs megfelelően csatlakoztatva, vagy nem megfelelő a minősége.

Az Argon ONE V3 teljes funkcionalitása csak a szükséges szkriptek telepítésével érhető el** Ehhez követni kell a beüzemelési útmutató 13. oldalán található lépéseket.

Argon V3 beüzemelési útmutató

Instruction Manual_AR1 V3 Pi 5_20240307

Leírás frissítve 2024.08.05 T/T
