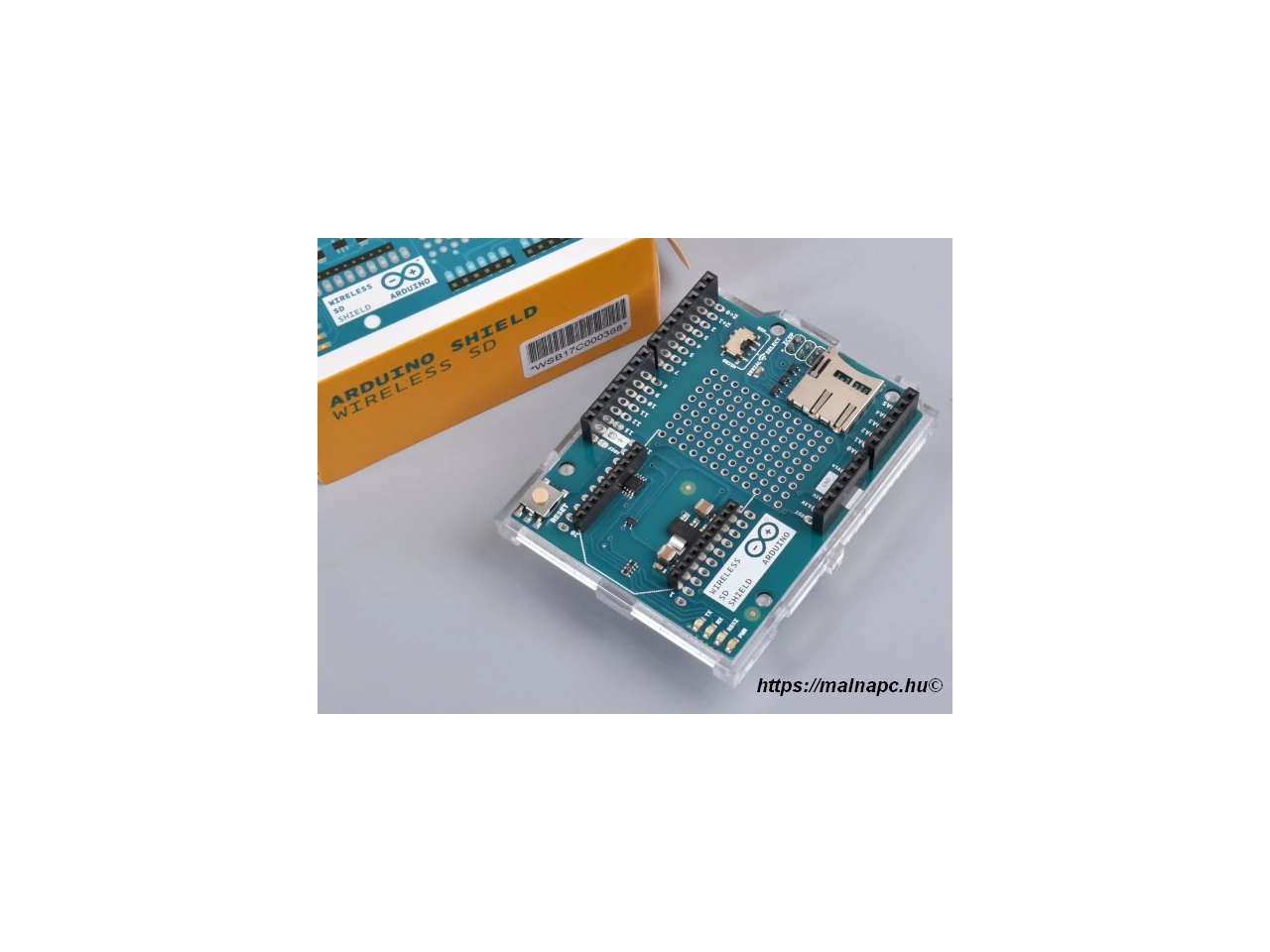

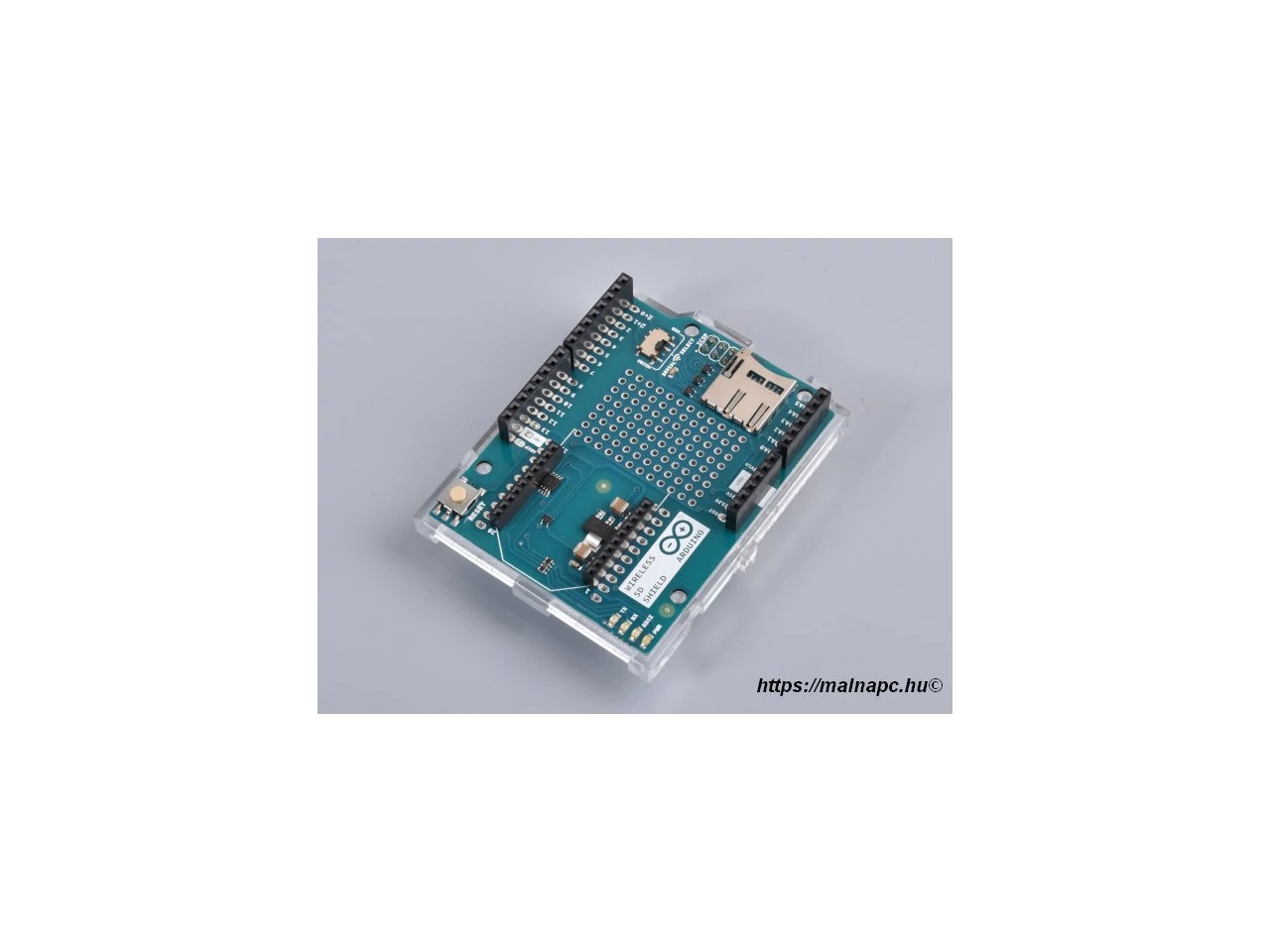

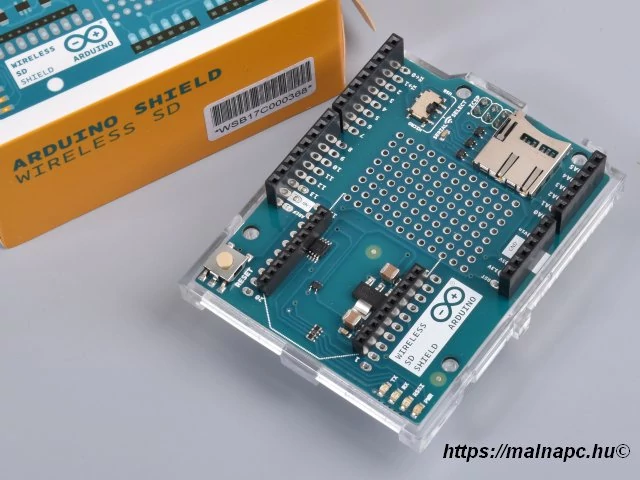

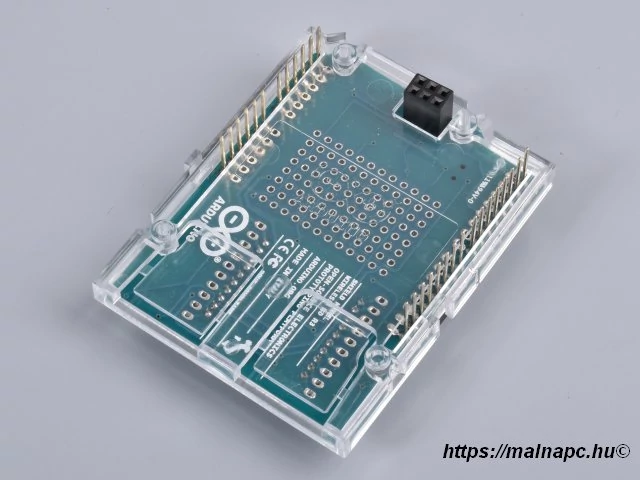

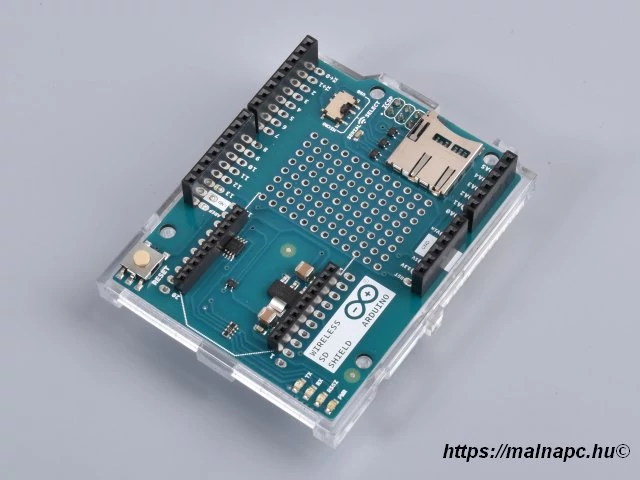

Arduino Wireless SD Shield - A000065

Arduino Wireless SD Shield – Vezeték nélküli kommunikáció és adattárolás egyben

Az Arduino Wireless SD Shield - A000065 lehetővé teszi az Arduino táblák számára a vezeték nélküli kommunikációt Xbee (vagy kompatibilis) modul segítségével, valamint tartalmaz egy microSD-kártya foglalatot is az adatok mentéséhez. Ideális megoldás azokhoz a projektekhez, amelyeknél adatátvitelre és tárolásra egyaránt szükség van.

A Shield az Xbee modulokra (Digi) épül, de bármely azonos lábkiosztású modullal használható. A vezeték nélküli kommunikáció hatótávolsága akár 30 méter beltéren vagy 100 méter kültéren (rálátással). Használható soros/USB helyettesítőként, vagy parancs módban konfigurálható hálózati és broadcast üzemmódokra.

Fő előnyök

• ➤ Kettős funkció: vezeték nélküli kommunikáció + microSD adattárolás egy shieldben.
• ➤ Xbee-kompatibilis csatlakozás: használható bármely azonos lábkiosztású modullal.
• ➤ Rugalmas kommunikáció: akár 300 láb (kb. 100 m) kültéri hatótáv.
• ➤ microSD foglalat: egyszerű adattárolás az SD könyvtár használatával (Pin 4 = CS).
• ➤ Kommunikációs váltókapcsoló: lehetővé teszi az adatátvitelt az USB-sorozat és a mikrokontroller között.

Alkalmazási területek

• ➤ Távoli érzékelők és adatgyűjtő rendszerek
• ➤ Vezeték nélküli robotika és irányítás
• ➤ Okos otthon és automatizálás
• ➤ Adatnaplózó és távoli monitoring rendszerek

Műszaki adatok

• Kompatibilitás: Xbee vagy azonos lábkiosztású modulok
• Kommunikációs hatótáv: ~30 m beltérben, ~100 m kültéren (rálátással)
• Adatátviteli interfész: Soros (UART) / USB
• SD kártya foglalat: microSD, Pin 4 = CS (SPI: 11, 12, 13)
• Vezérlőkapcsoló: USB–mikrokontroller adatkapcsoló
• Rögzített lábkiosztás: minden Xbee pin forrasztási ponton elérhető
• További információk: Arduino Wireless Proto Shield Documentation
• Használat Xbee modullal: Getting Started with the Arduino Wireless SD Shield and Series 1 XBee modules
