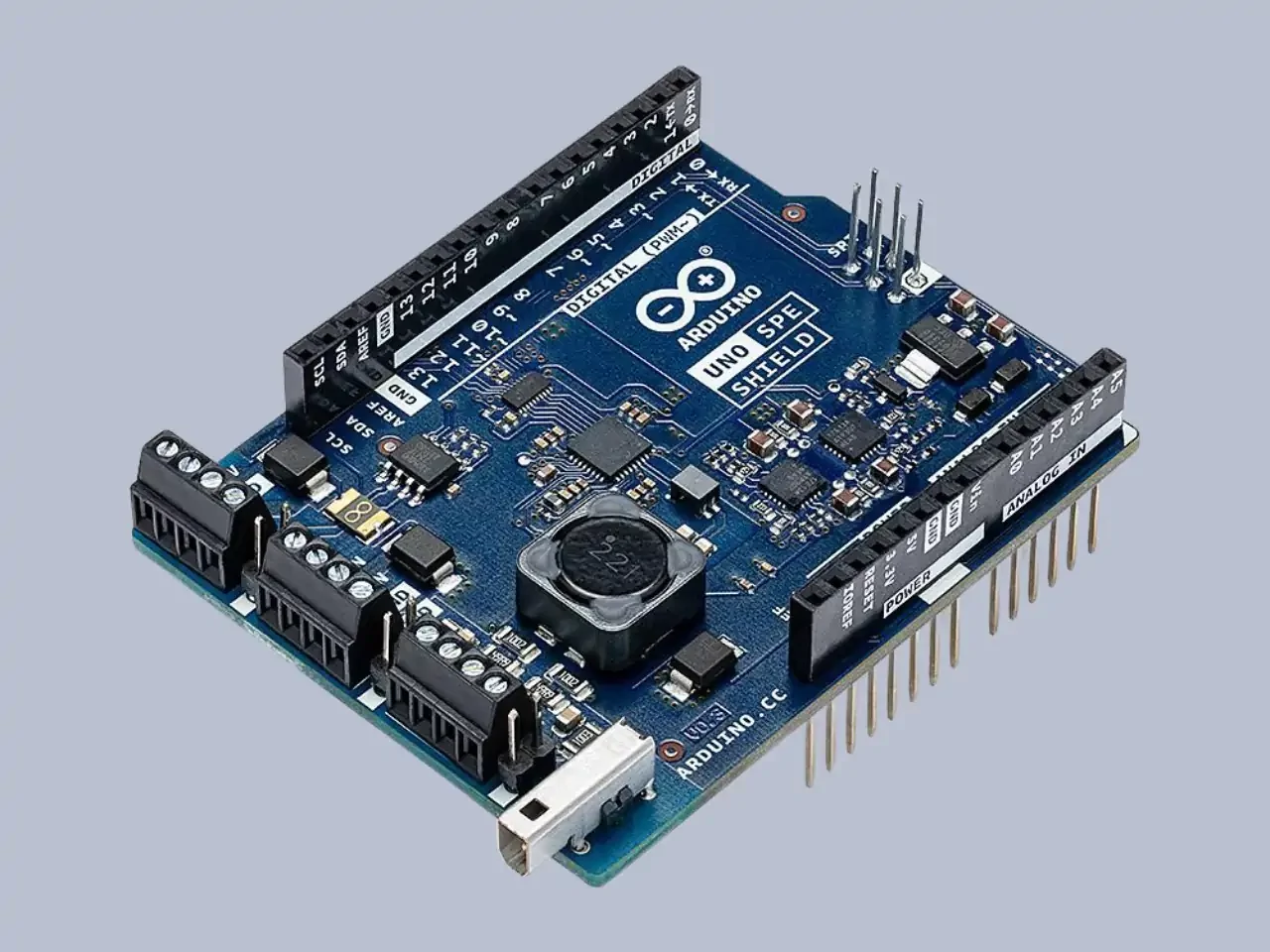

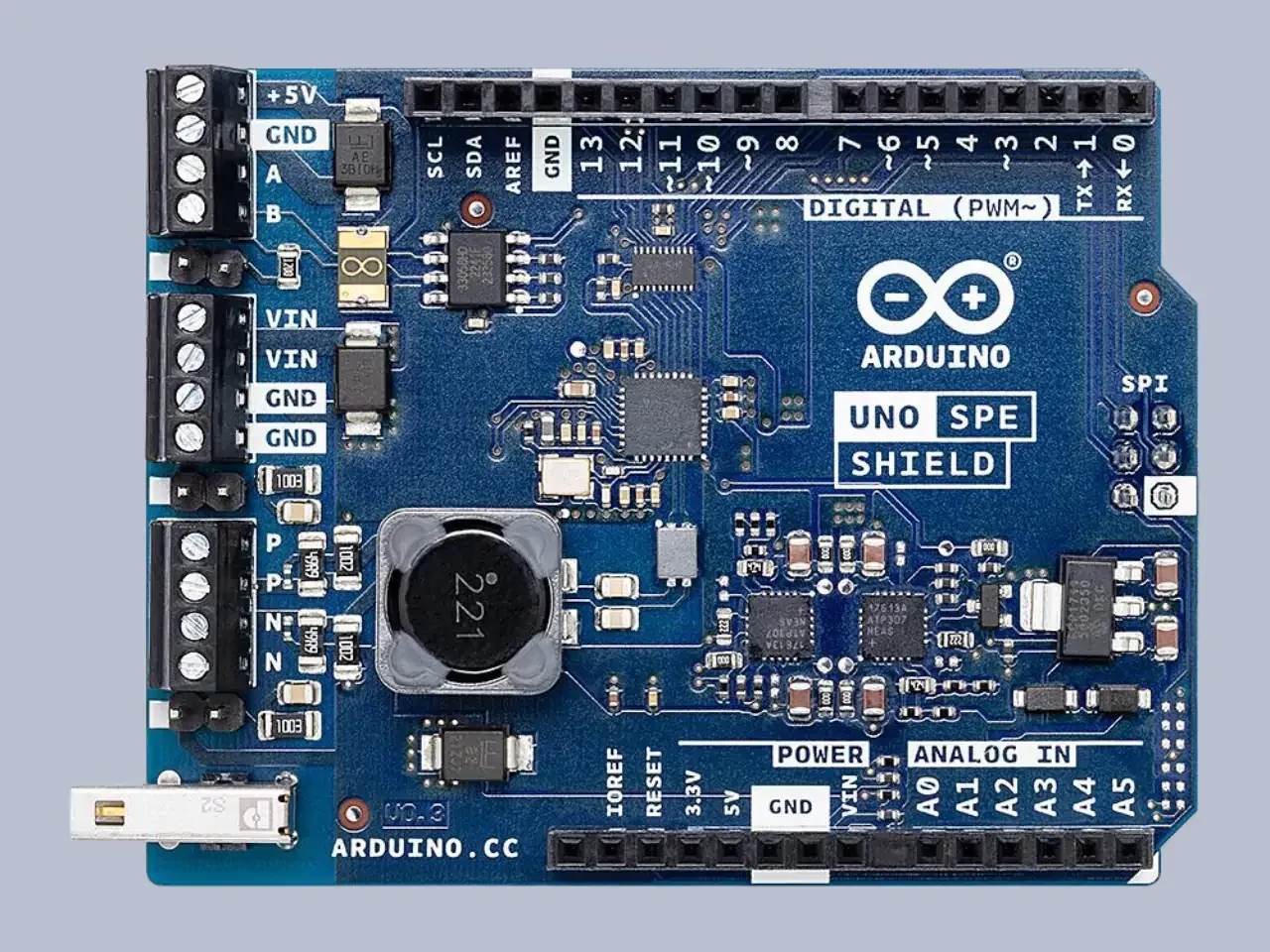

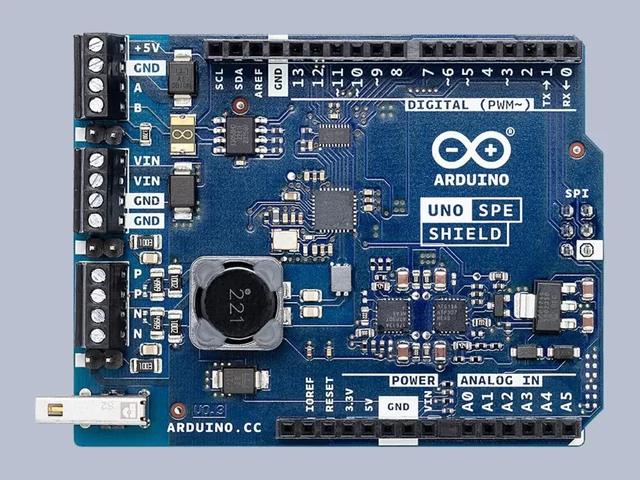

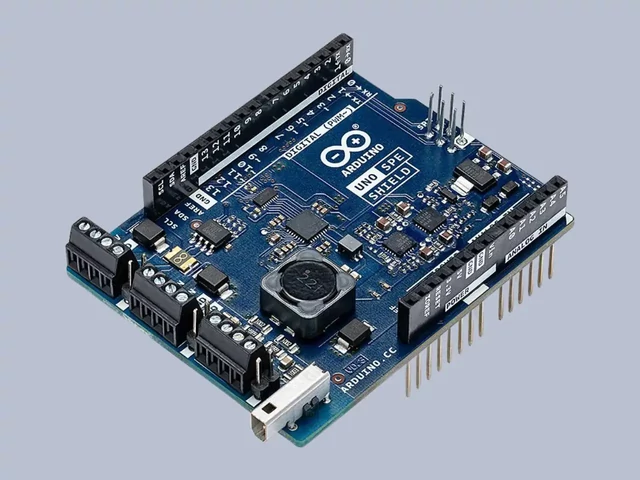

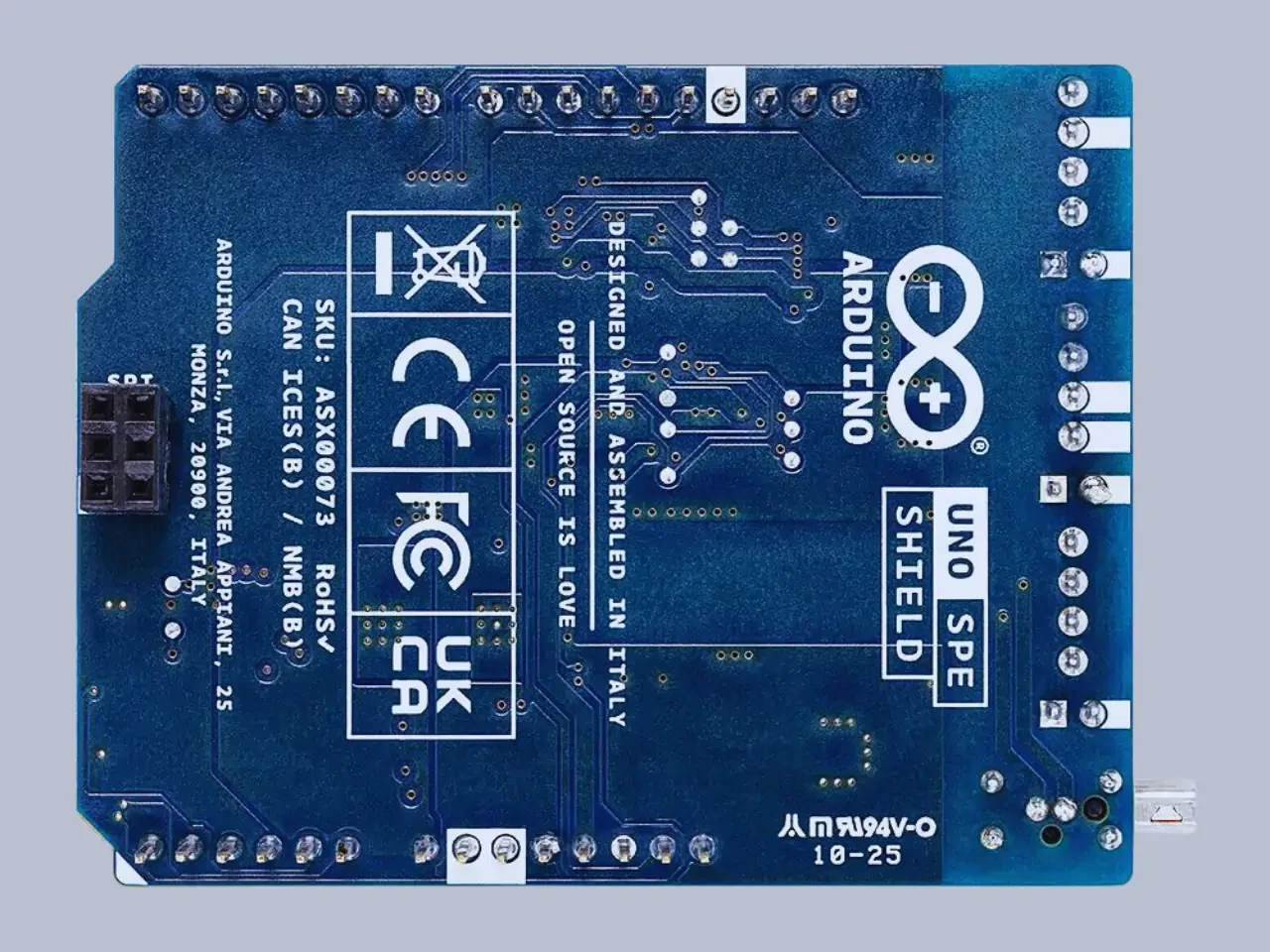

Arduino UNO SPE Shield - ASX00073

Arduino UNO SPE Shield – Egyszerű és korszerű kommunikáció egyetlen kábelen

Az Arduino UNO SPE Shield arra készült, hogy a lehető legtöbbet hozd ki az Arduino UNO R4 vezérlődből. Segítségével gyors adatátvitel és tápellátás is megvalósítható egy darab csavart érpáron keresztül – kevesebb vezetékkel, kisebb költséggel és egyszerűbb szereléssel.

A shield központi eleme a Microchip LAN8651B1 chip, ami a 10BASE-T1S Single Pair Ethernet (SPE) és a Power over Data Line (PoDL) technológiákat valósítja meg. Ezek kombinációja lehetővé teszi, hogy az adatok és az energia ugyanazon a kábelen haladjanak – az Ethernet PoE-hez hasonlóan, de kisebb rendszerekhez igazítva.

Emellett az eszköz tartalmaz egy RS485 csatlakozót is, ami az iparban elterjedt, megbízható kommunikációs szabvány. Ez különösen hasznos, ha régebbi gépeket vagy korábbi rendszereket szeretnél összekötni új Arduino-alapú megoldásokkal.

Miért hasznos az SPE Shield?

• ➤ Egyetlen kábel, két funkció: Adat és tápellátás ugyanazon a csavart érpáron.
• ➤ Régi és új rendszerek összekapcsolása: Az SPE és az RS485 egyaránt használható.
• ➤ Egyszerű telepítés: Kevesebb kábelezés, gyorsabb kiépítés, kevesebb hibalehetőség.
• ➤ Korszerűsítés könnyedén: Az RS485-ös rendszerek frissíthetők új funkciókkal.
• ➤ Könnyű használat: Kompatibilis az Arduino UNO R4-gyel, és nyílt forráskódú Arduino könyvtár támogatja.

Példák alkalmazási területekre

• ➤ Okosgyári automatizálás: Szenzorok, motorvezérlők és régebbi eszközök összekötése egyetlen kábellel.
• ➤ Energiafigyelés: Mérőórák és inverterek adatainak továbbítása a felhőbe SPE-n keresztül.
• ➤ Autóipari rendszerek: ADAS, infotainment és vezérlőegységek SPE-n keresztüli összekapcsolása.
• ➤ Épületautomatizálás: Világítás, HVAC és biztonsági rendszerek integrálása központi vezérlőbe.
• ➤ IoT-fejlesztés: Gyors prototípusfejlesztés és régi perifériák támogatása.

Műszaki adatok

• Single Pair Ethernet: AN8651B1
  • Data rate: 10 Mbit/s egyetlen kiegyensúlyozott érpáron
  • 10BASE-T1S MAC-PHY Ethernet Controller SPI interfésszel
  • T1SP és T1SN sorkapcson keresztül elérhető
  • Külön SPE T1S csatlakozó
• RS485 csatlakozás: XR33058, Half duplex, 20 Mbit/s adatátviteli sebesség
• Méretek: 68.85 mm x 53.34 mm
• További interfészek: Digital I/O, Analog bemenet, I2C, Soros, PWM
• Tápellátás:
  • 6–24V T1SP sorkapcsról (PoDL)
  • 6–24V VIN sorkapcsról
• Kompatibilitás: UNO R4 panelekkel
