Arduino MKR Relay Proto Shield - TSX00003

Arduino MKR Relay Proto Shield – Egyszerű relévezérlés MKR projektekhez

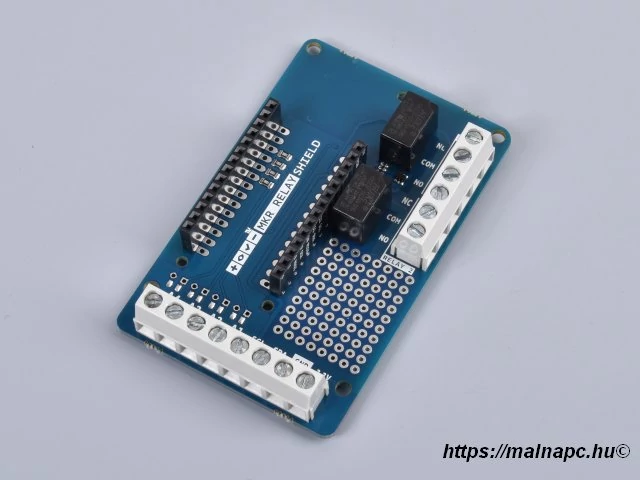

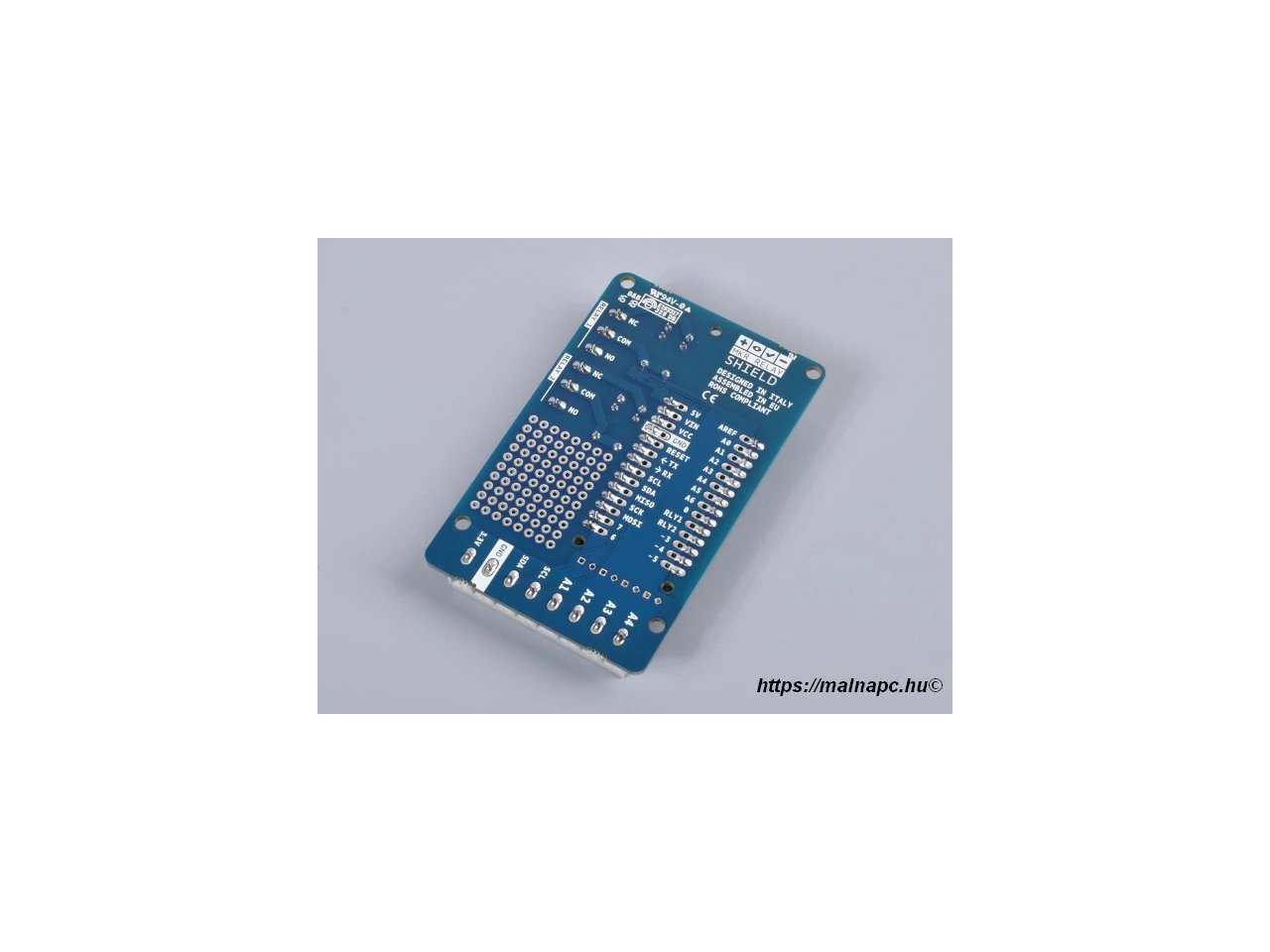

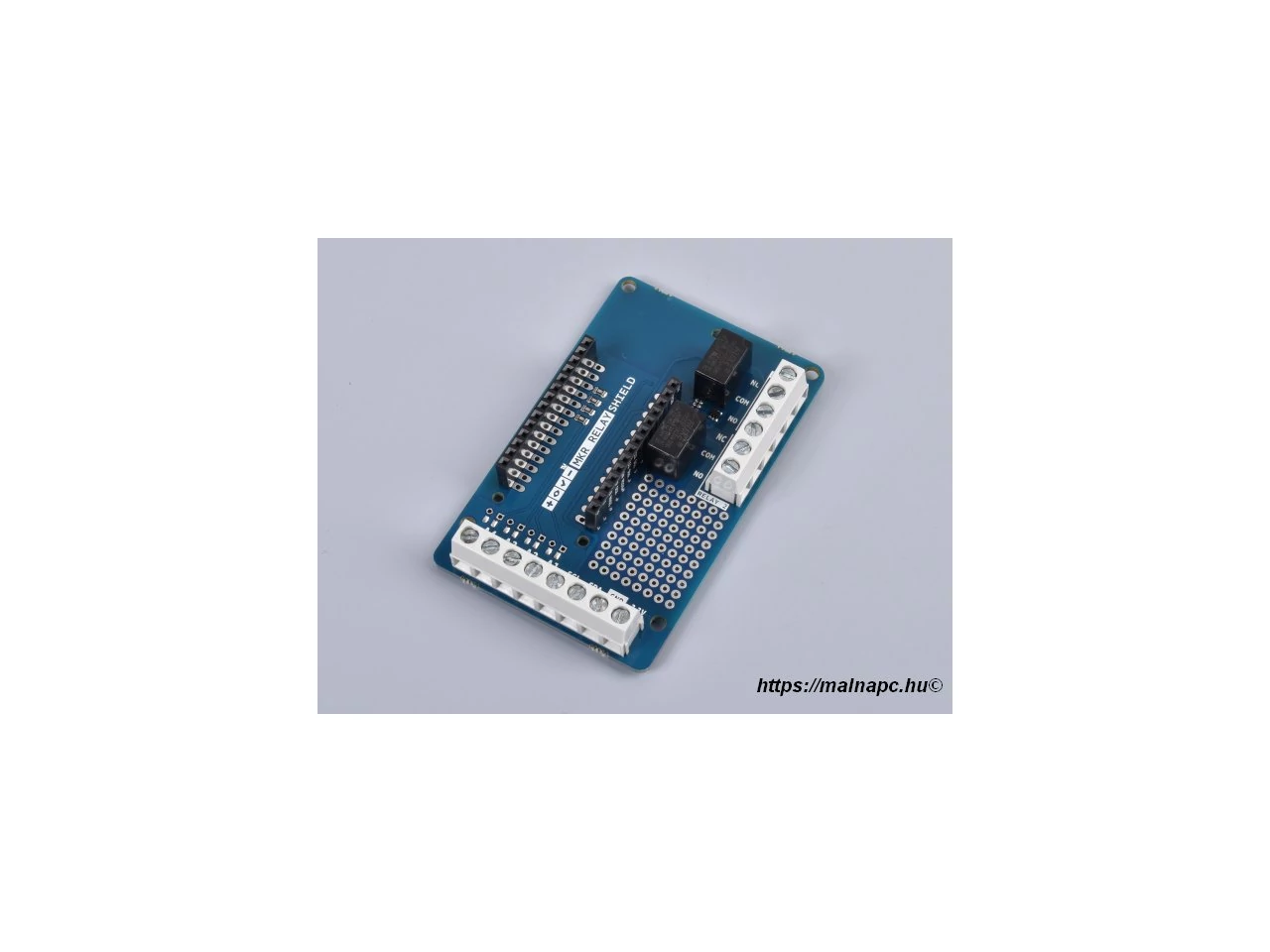

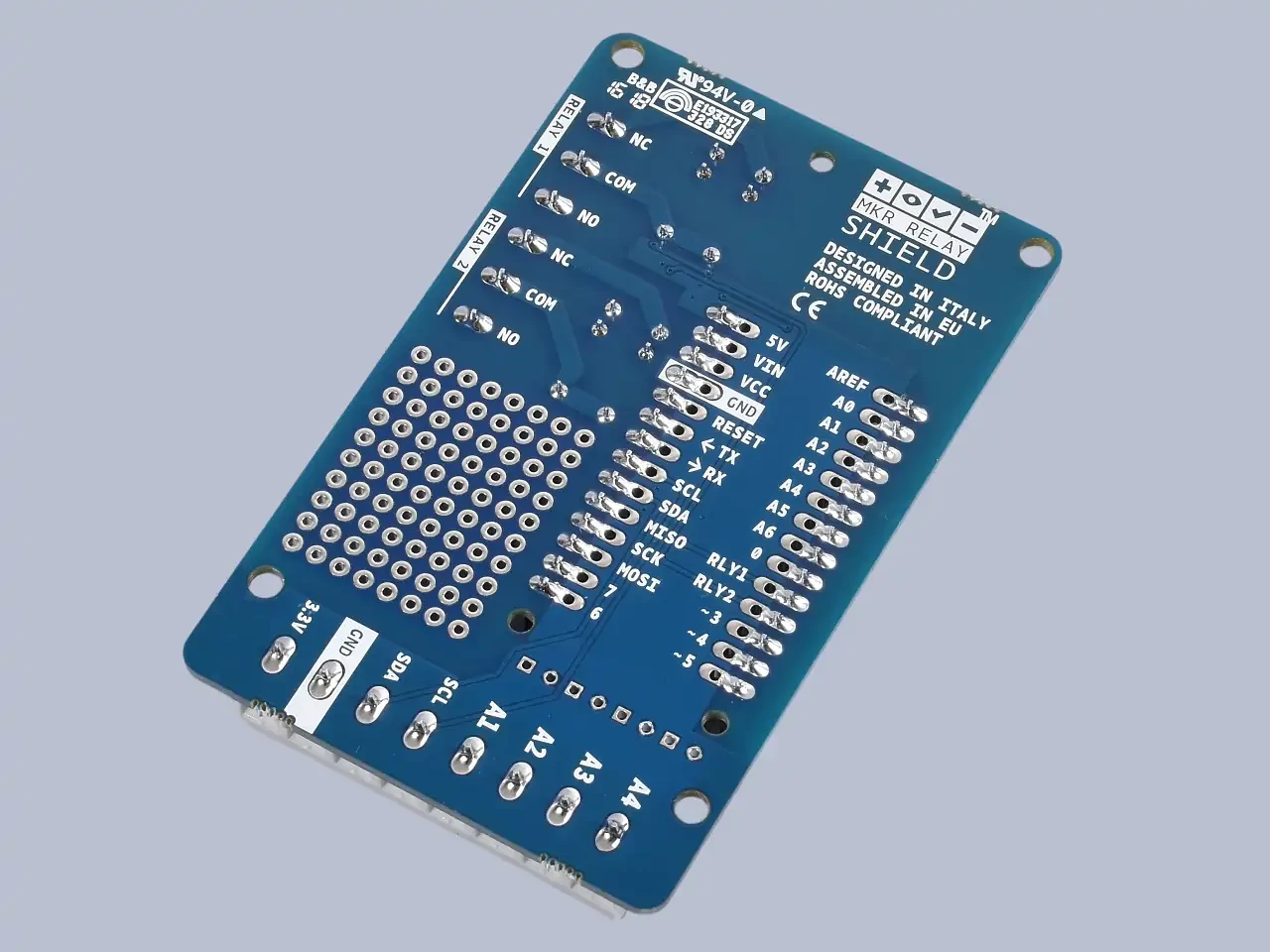

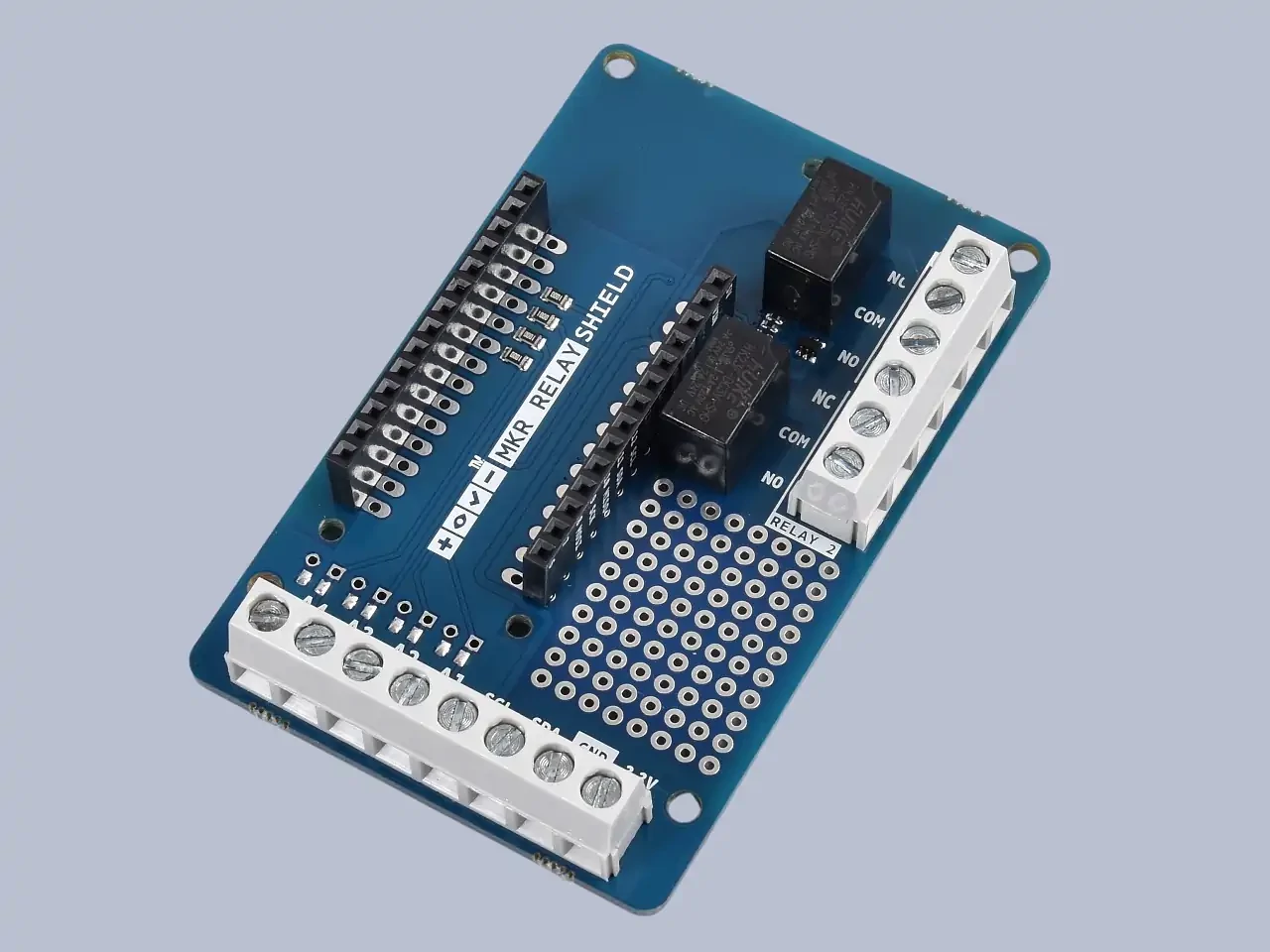

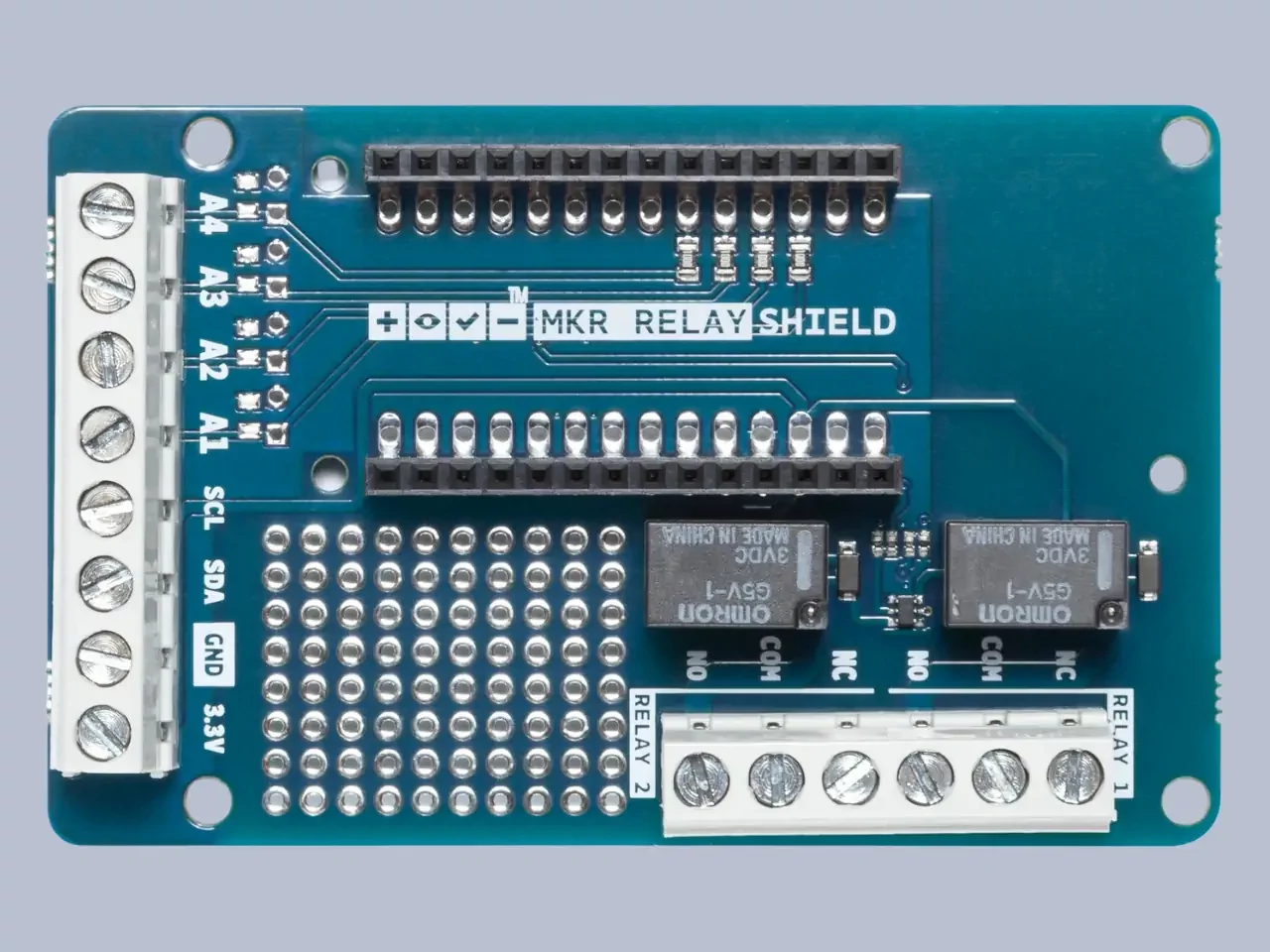

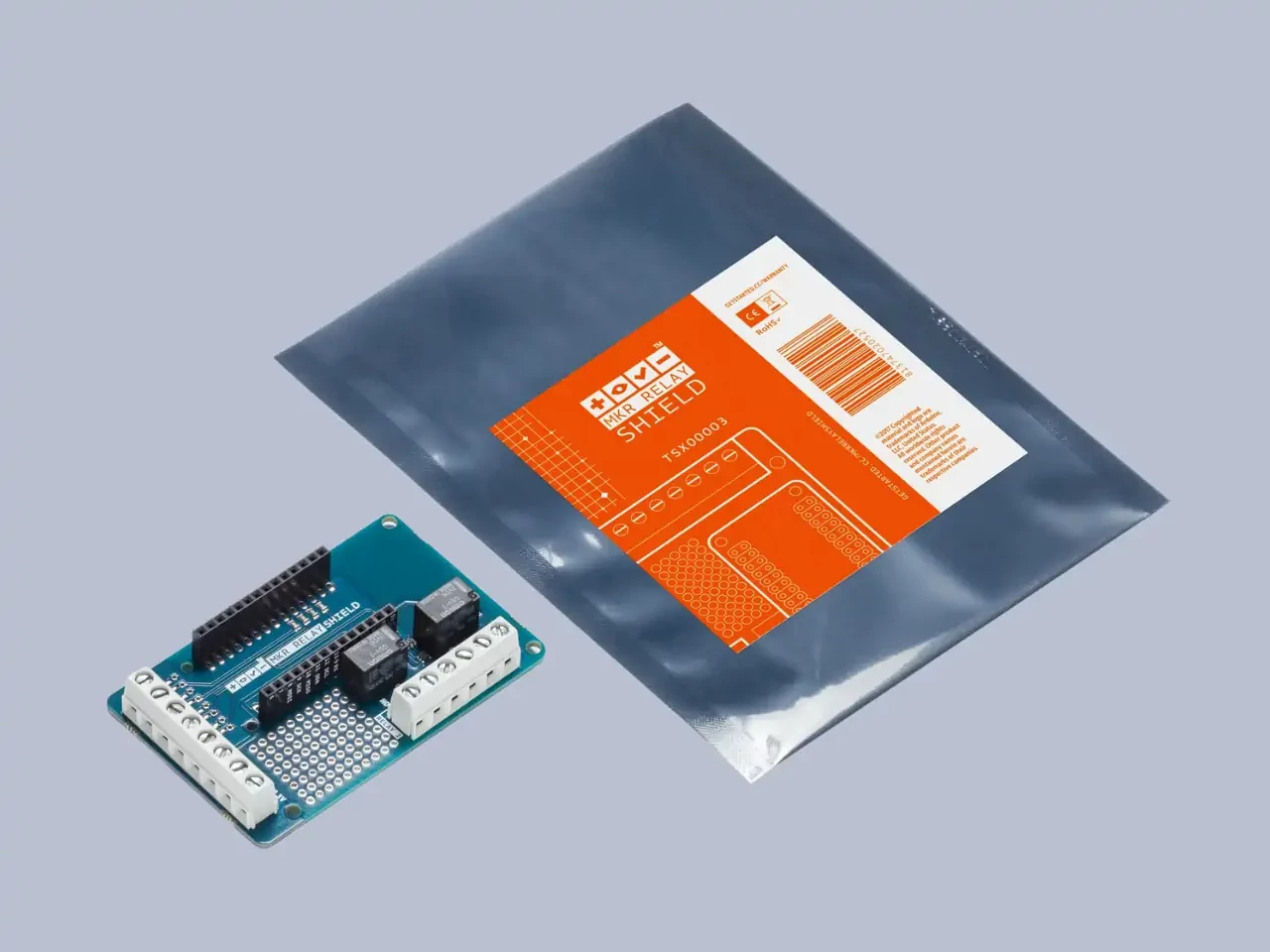

Az Arduino MKR Relay Proto Shield - TSX00003 ideális kiegészítő, ha MKR alapú projektedhez szeretnél reléket könnyen hozzáadni. A shield két relét biztosít (RELAY1 és RELAY2), melyek a 1-es és 2-es pinről vezérelhetők, valamint egyszerű csatlakozást kínál csavaros terminálblokkok segítségével az A1–A4 analóg bemenetekhez, I2C vonalakhoz és tápfeszültséghez.

Fő előnyök

• ➤ Dupla relé: Két relé (RELAY1 és RELAY2) NO, COM és NC kapcsolatokkal.
• ➤ Könnyű csatlakozás: Csavaros terminálblokkok A1–A4 analóg bemenetekhez, I2C, GND és 3.3V kimenethez.
• ➤ Alacsony fogyasztás: 3.3V tápellátás közvetlenül az MKR boardról.
• ➤ Prototípus terület: Extra forrasztási felület további komponensekhez.
• ➤ Többféle alkalmazás: Akkumulátoros és hálózati projektekhez egyaránt használható.

Alkalmazási területek

• ➤ Otthoni automatizálás: Világítás, ventilátorok vagy kisebb gépek vezérlése.
• ➤ Prototípus fejlesztés: Gyors tesztelés és komponens-csatlakoztatás a prototípus területen.
• ➤ Oktatás: Elektronikai és programozási alapok bemutatása relévezérléssel.

Műszaki adatok

• Relék típusa: G5V-1 (RELAY1, RELAY2)
• Maximális feszültség: 24 VAC, 50 VDC
• Maximális áramerősség: 1 A
• Maximális kapcsolási teljesítmény: 62.50 VA, 30 W
• Prototípus terület: Igen
• Csavaros terminálok: Relék, A1–A4, SDA, SCL, 3.3V, GND
• Üzemi feszültség: 3.3 V
• Szélesség: 50.625 mm
• Hossz: 80 mm
• Súly: 32 g
• Gyártói dokumentáció: Arduino MKR Relay Proto Shield docs
