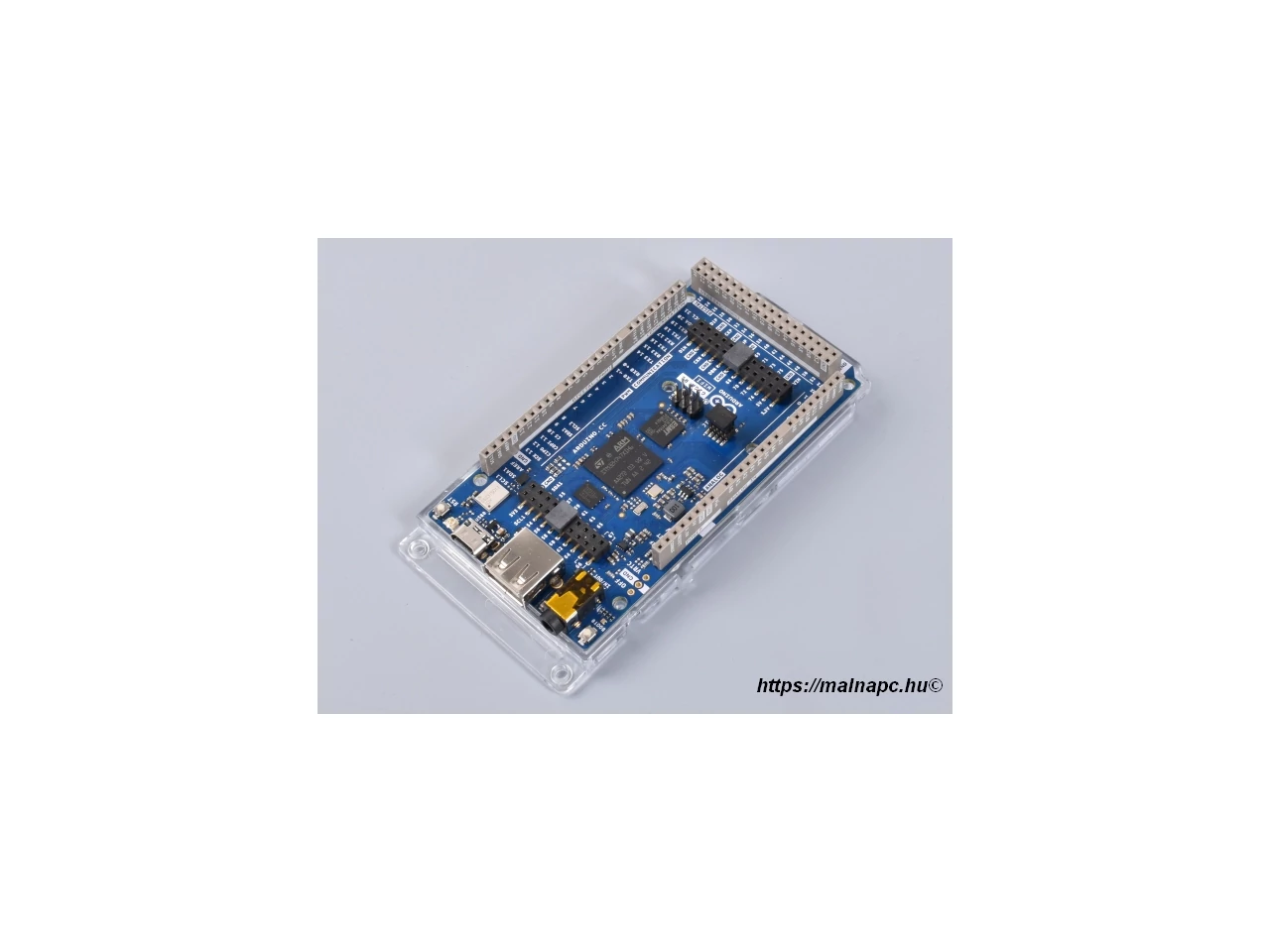

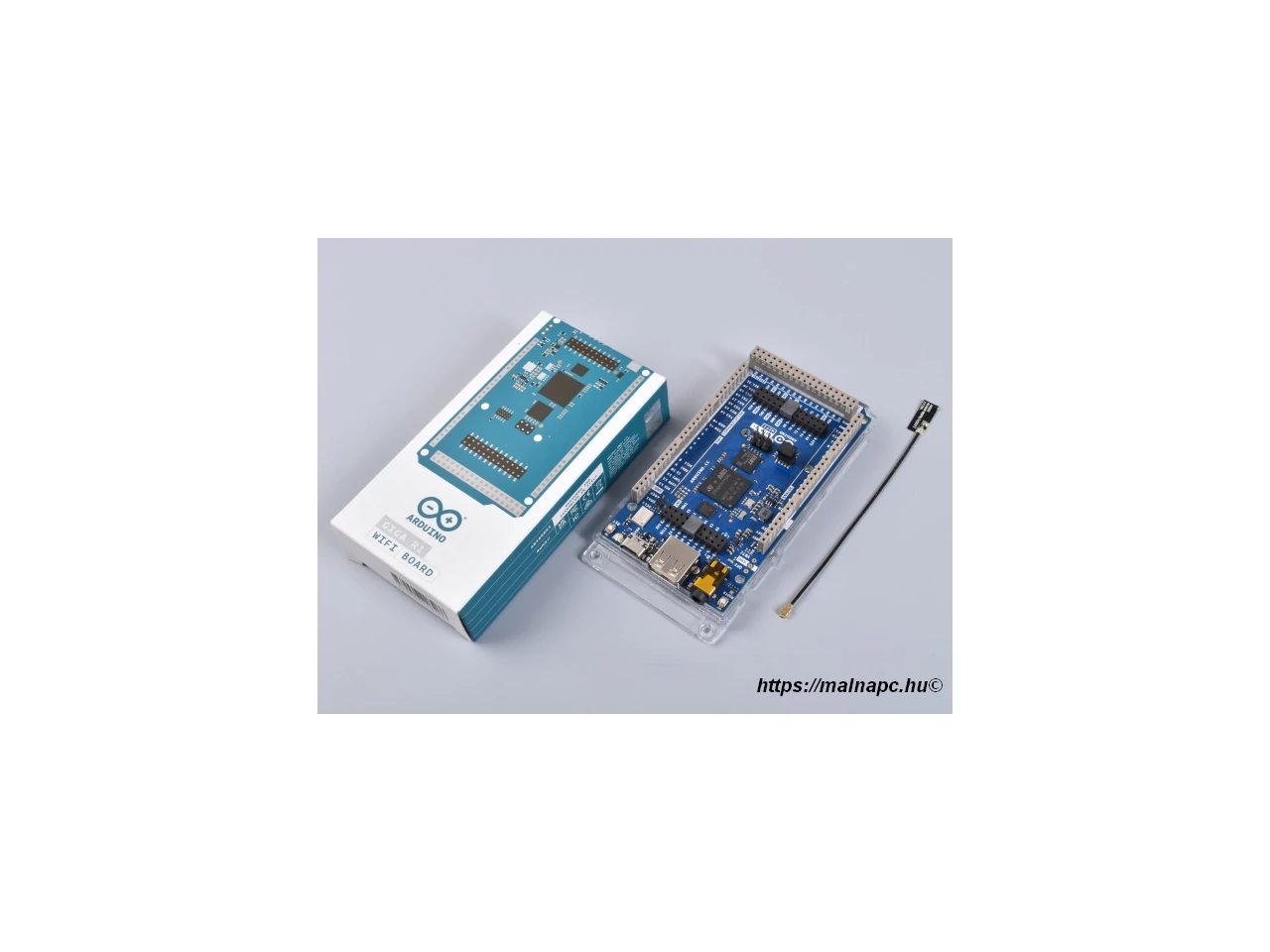

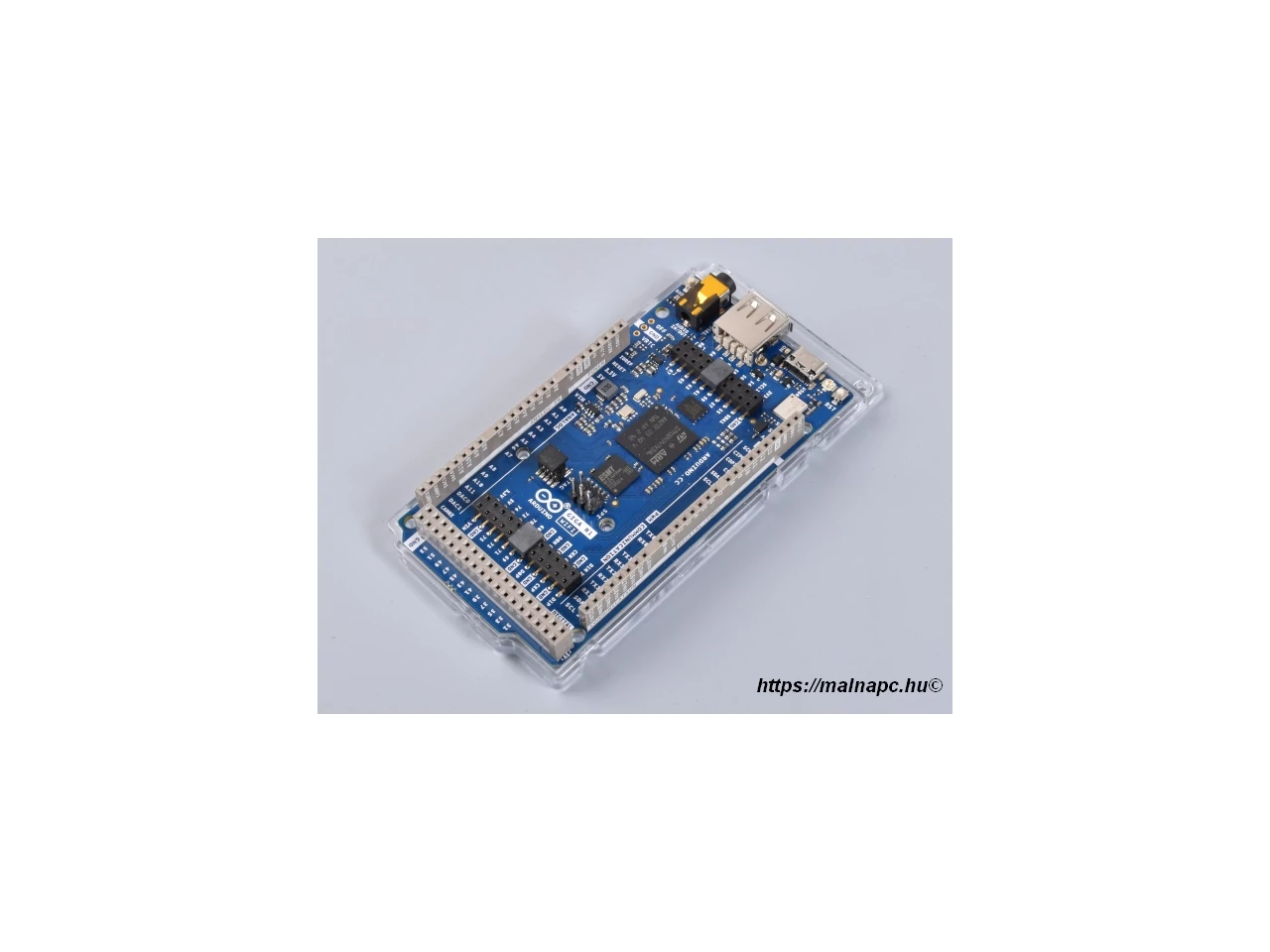

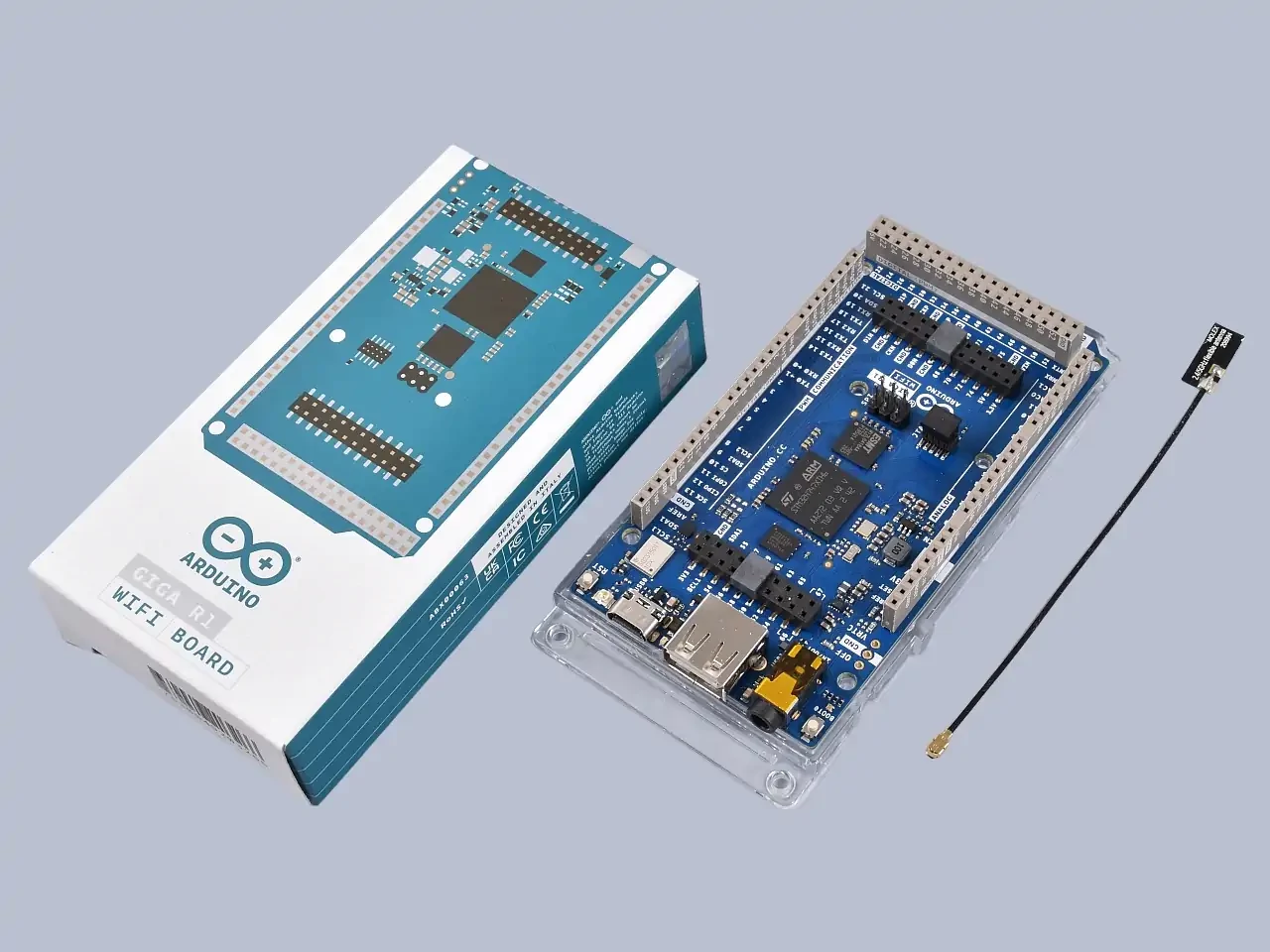

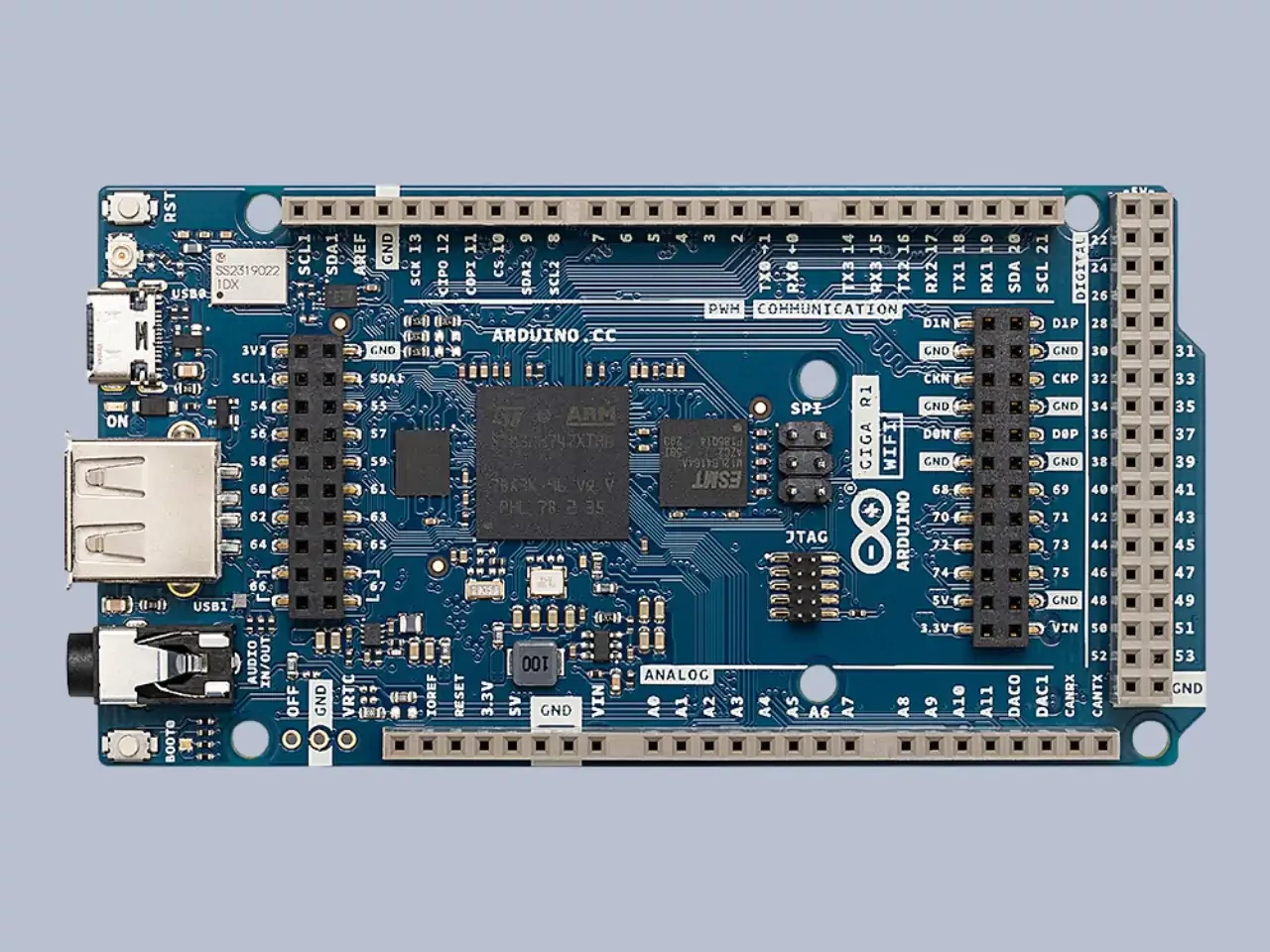

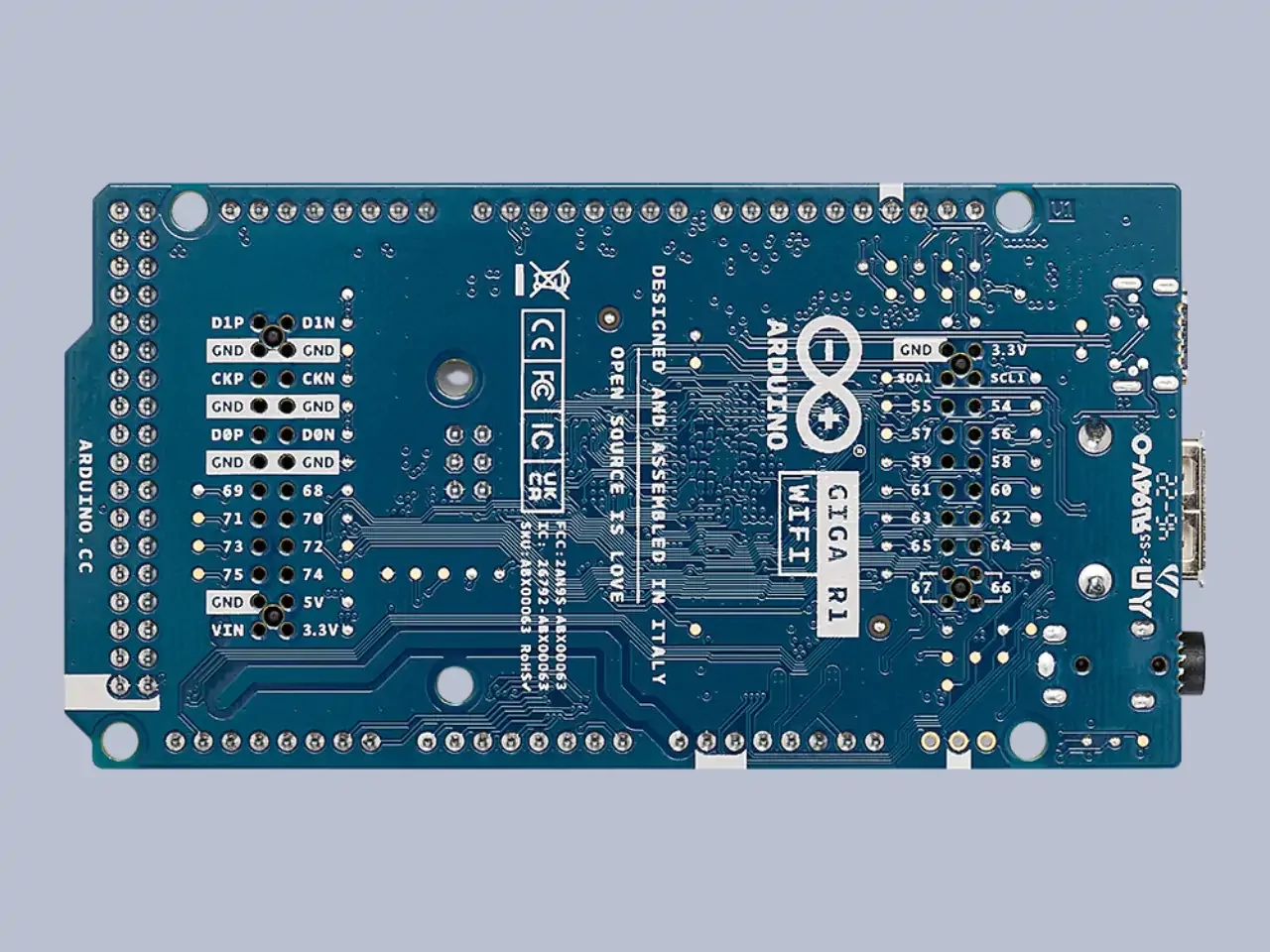

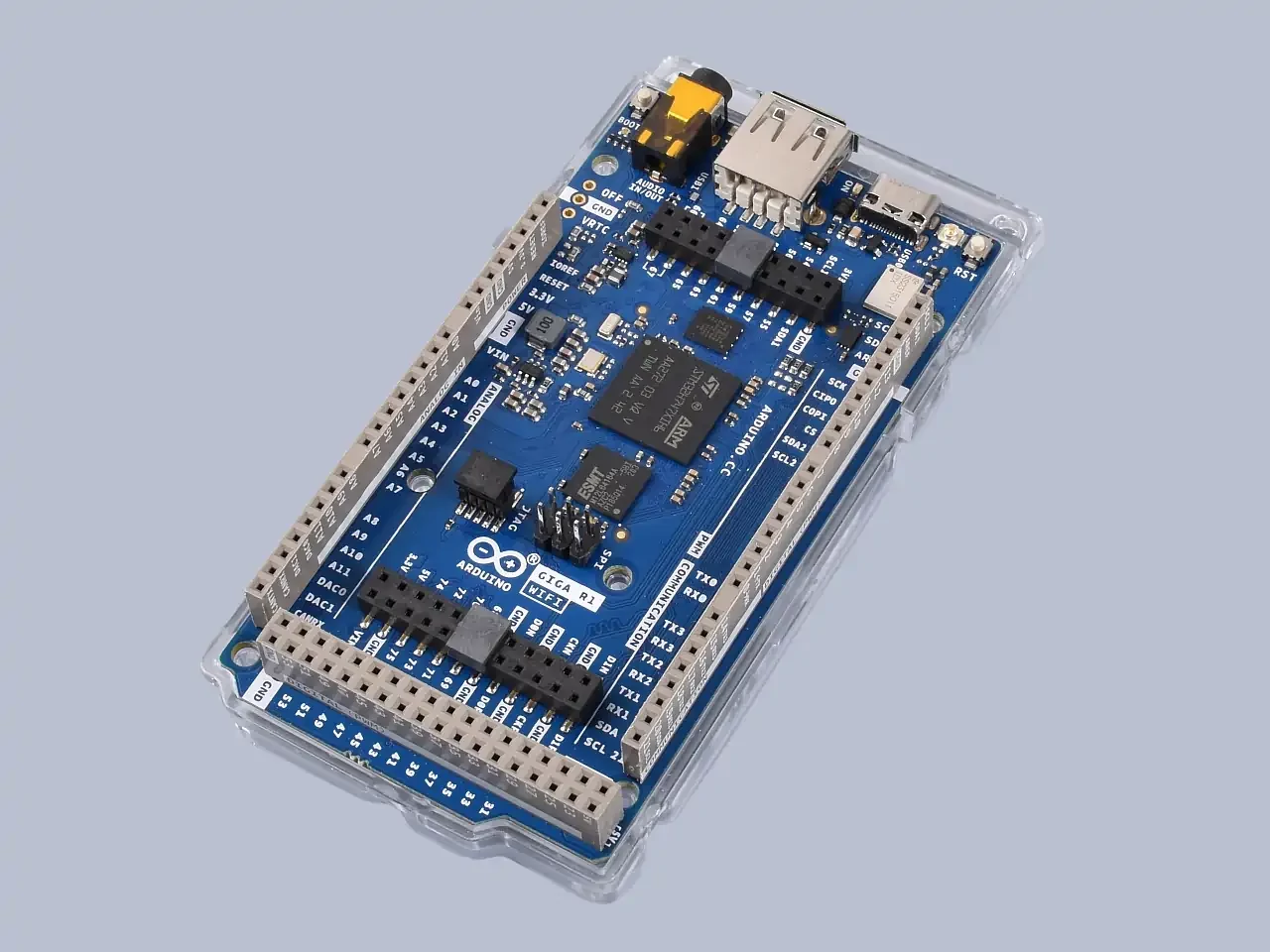

Arduino GIGA R1 WiFi - ABX00063

Arduino GIGA R1 WiFi – Nagyteljesítményű, kétmagos Mega-formátum

Az Arduino GIGA R1 WiFi a Mega-méretű Arduino család új csúcsa: erőteljes, kétmagos STM32H7-alapú rendszer, nagyszámú I/O és beépített vezeték nélküli kapcsolat jellemzi. Ideális nagy projektekhez, ahol egyszerre kell sok perifériát, analóg és digitális I/O-t, valamint hálózati kapcsolatot kezelni.

A GIGA R1 WiFi különösen hasznos fejlesztőknek és kutatóknak: a nagy teljesítményű processzor, a bőséges memória és a dedikált csatlakozók (kamera, kijelző, audio és USB host) lehetővé teszik összetett multimédiás, gépi tanulási és ipari prototípusok gyors megvalósítását.

Fő előnyök

• ➤ Kétmagos, nagy teljesítmény: STM32H747XI (Cortex-M7 @ 480 MHz + Cortex-M4 @ 240 MHz) a gyors adatfeldolgozáshoz.
• ➤ Sok I/O, sok analóg csatorna: nagyszámú digitális kivezetés és több analóg bemenet/DAC, nagy projektekhez tervezve.
• ➤ Beépített WiFi® és Bluetooth®: integrált rádiómodul a gyors vezeték nélküli kapcsolatért és IoT integrációért.
• ➤ Gazdag periféria-támogatás: USB-C programozás/HID, USB-A host, 3.5 mm audio jack, kamera- és kijelzőcsatlakozók.
• ➤ Rugalmas tápellátás: 3.3 V logikai szint, 6–24 V VIN tartomány, 8 mA/I/O terhelhetőség – robusztus ipari integrációhoz.

Alkalmazási példák

• ➤ Nagy I/O-számú robotikai és automatizálási rendszerek.
• ➤ Audio- és multimédiás projektek a beépített DAC és audio jack segítségével.
• ➤ Gépi tanulás és jelfeldolgozás beágyazott környezetben, bőséges memóriával.
• ➤ IoT megoldások és hálózati eszközök WiFi/Bluetooth kapcsolattal.
• ➤ Kamera- és kijelzővezérlés dedikált csatlakozókon keresztül.

Műszaki adatok

• Mikrokontroller: STM32H747XI – kétmagos (Cortex-M7 @ 480 MHz, Cortex-M4 @ 240 MHz)
• Belső memória: 2 MB Flash, 1 MB RAM
• Külső memória: 16 MB QSPI Flash, 8 MB SDRAM
• Digitális I/O pinek: 76
• Analóg bemenetek: 12 db (12 bit felbontás)
• Analóg kimenetek (DAC): 2 db
• PWM kimenetek: több tucat, pin-kiosztás szerint
• Kommunikációs interfészek: 4× UART, 3× I2C, 2× SPI, CAN busz (külső transceiver szükséges)
• Vezeték nélküli modul: Murata 1DX Wi-Fi® / Bluetooth® 5.1
• USB csatlakozók: USB-C (programozás, táp, HID) és USB-A (host)
• Audio: 3.5 mm jack (DAC0, DAC1, A7 hozzáféréssel)
• Üzemi feszültség: 3.3 V
• Bemeneti feszültség (VIN): 6–24 V
• DC áram per I/O pin: 8 mA
• Órajel: M7 mag: 480 MHz, M4 mag: 240 MHz
• Méretek: 101 × 53 mm (Mega-formátum)
• Súly: kb. 36 g

Arduino GIGA R1 WiFi lábkiosztása:

Az Arduino GIGA R1 WiFi - ABX00063 letölthető adatlapja
