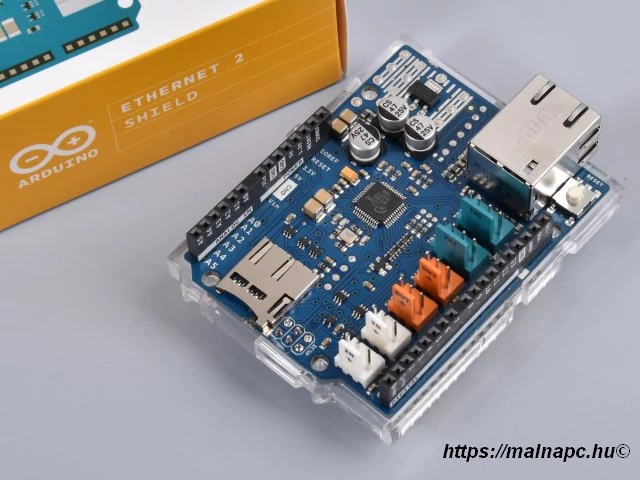

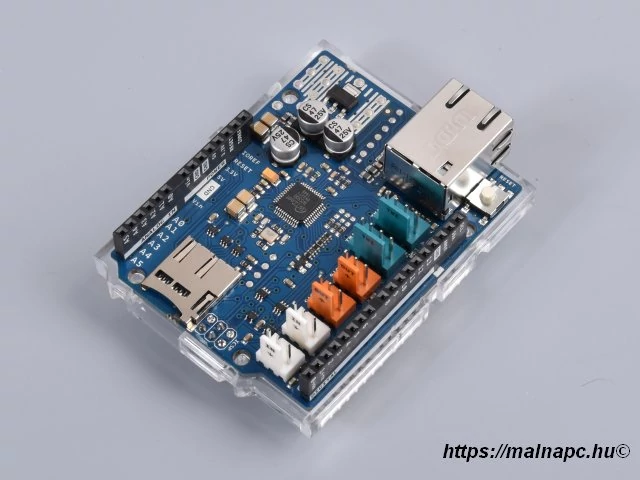

Arduino Ethernet Shield 2 - A000024

Arduino Ethernet Shield 2 – Gyors és megbízható internetkapcsolat Arduino projektekhez

Az Arduino Ethernet Shield 2 – A000024 segítségével percek alatt csatlakoztathatod Arduino lapodat az internethez. Egyszerűen illeszd a Shieldet az alaplapra, csatlakoztasd egy RJ45 kábellel (nem tartozék) a hálózathoz, és néhány lépésben már irányíthatod is projektjeidet az interneten keresztül.

Mint minden Arduino termék esetében, a hardver, a szoftver és a dokumentáció is nyílt forráskódú. Így megtanulhatod, hogyan működik a Shield, és akár saját áramköreid kiindulópontjaként is használhatod. Az Arduino közösség világszerte több százezer kreatív fejlesztőt inspirál nap mint nap – csatlakozz te is!

Főbb előnyök

• ➤ Egyszerű internetkapcsolat: az Arduino lap SPI portján keresztül csatlakozik a hálózatra.
• ➤ Wiznet W5500 Ethernet vezérlő: beépített 32 KB pufferrel, 10/100 Mb sebesség támogatással.
• ➤ Micro SD kártyaolvasó: fájlok tárolásához és hálózati kiszolgáláshoz, az Arduino SD könyvtárral kompatibilis.
• ➤ Power over Ethernet (PoE) támogatás: külön megvásárolható modul segítségével akár hálózatról is táplálható. Ez a modul nem Arduino termék!
• ➤ TinkerKit kompatibilis csatlakozók: egyszerű érzékelő- és modulintegrációhoz (A2, A3, D5, D6, TWI interfész).

Alkalmazási területek

• ➤ IoT (Internet of Things): hálózatra kapcsolt érzékelők és eszközök vezérlése.
• ➤ Távoli adatgyűjtés: mért értékek továbbítása szerverre vagy felhőbe.
• ➤ Webes irányítás: Arduino alapú projektek elérése és vezérlése böngészőből.
• ➤ Oktatás és prototípus-fejlesztés: ideális hálózati kommunikációs megoldás tanuláshoz és fejlesztéshez.

Műszaki adatok

• Ethernet vezérlő: Wiznet W5500, 32 KB belső pufferrel
• Üzemi feszültség: 5V (az Arduino alaplapról)
• Kapcsolódási sebesség: 10/100 Mb
• Kommunikáció az Arduinóval: SPI porton keresztül
• Micro SD kártya: beépített olvasó (SS = 4. pin)
• PoE (Power over Ethernet): külön megvásárolható modul támogatott
• PoE modul jellemzői: IEEE802.3af kompatibilis, 36–57V bemenet, 12V kimenet, 1500V galvanikus leválasztás, 85% hatásfok
• LED jelzések: ON (tápfeszültség), ACT (adatforgalom), LINK (hálózati kapcsolat), 13 (beépített LED)
• Reset gomb: az Arduino és a W5500 modul egyidejű újraindításához
• TinkerKit interfészek: 2× analóg bemenet (A2, A3), 2× PWM kimenet (D5, D6), 2× TWI csatlakozó (I²C)
• Kompatibilis alaplapok: Arduino UNO, Mega, Leonardo
• Ethernet csatlakozó: RJ-45, integrált transzformátorral
• Méretek: 68.5 mm × 53 mm
• Bekötési diagram: Arduino Ethernet Shield 2 pinout
