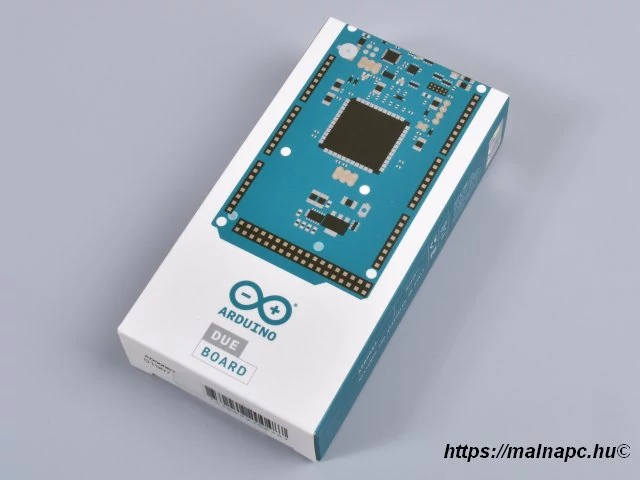

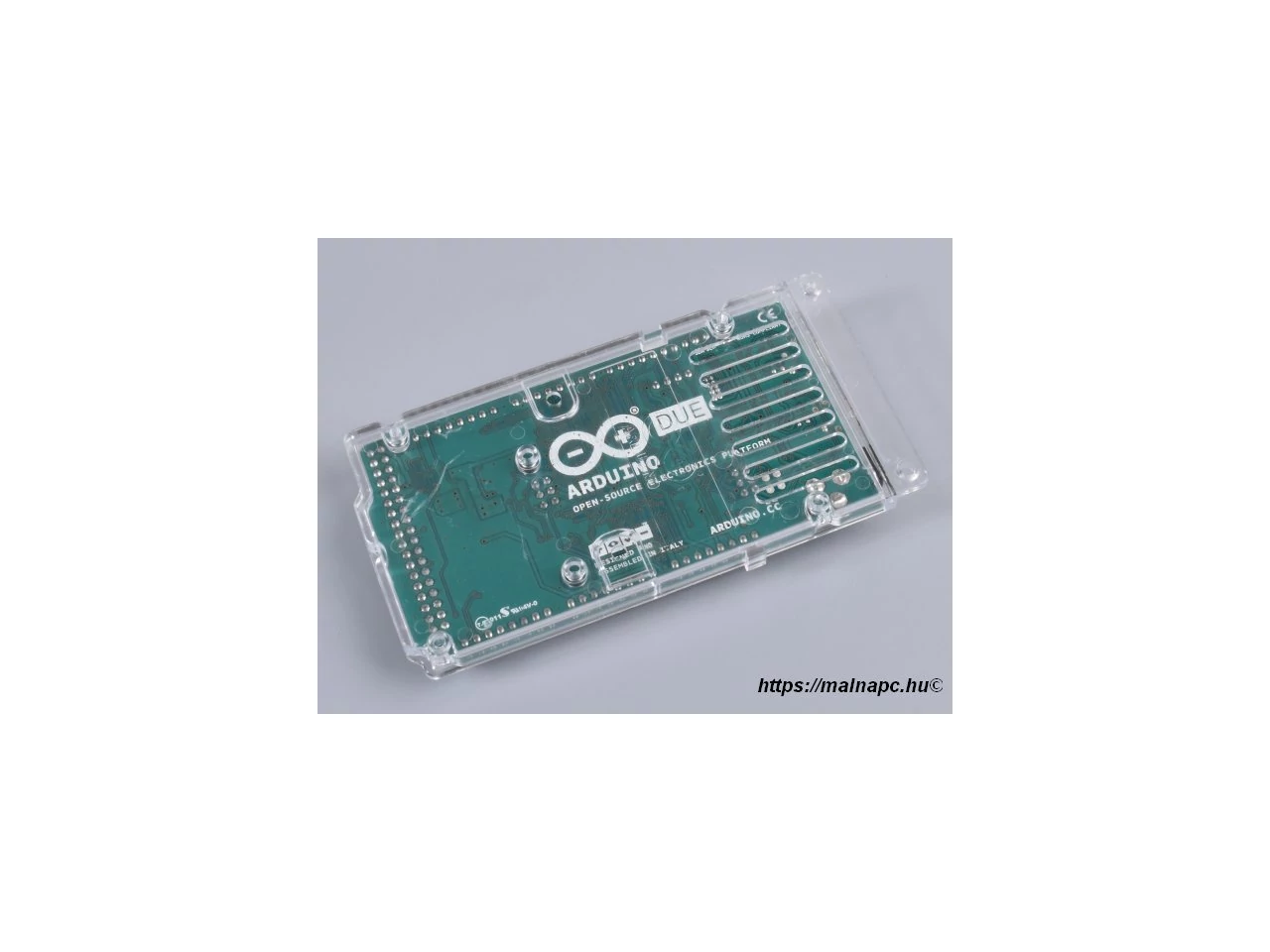

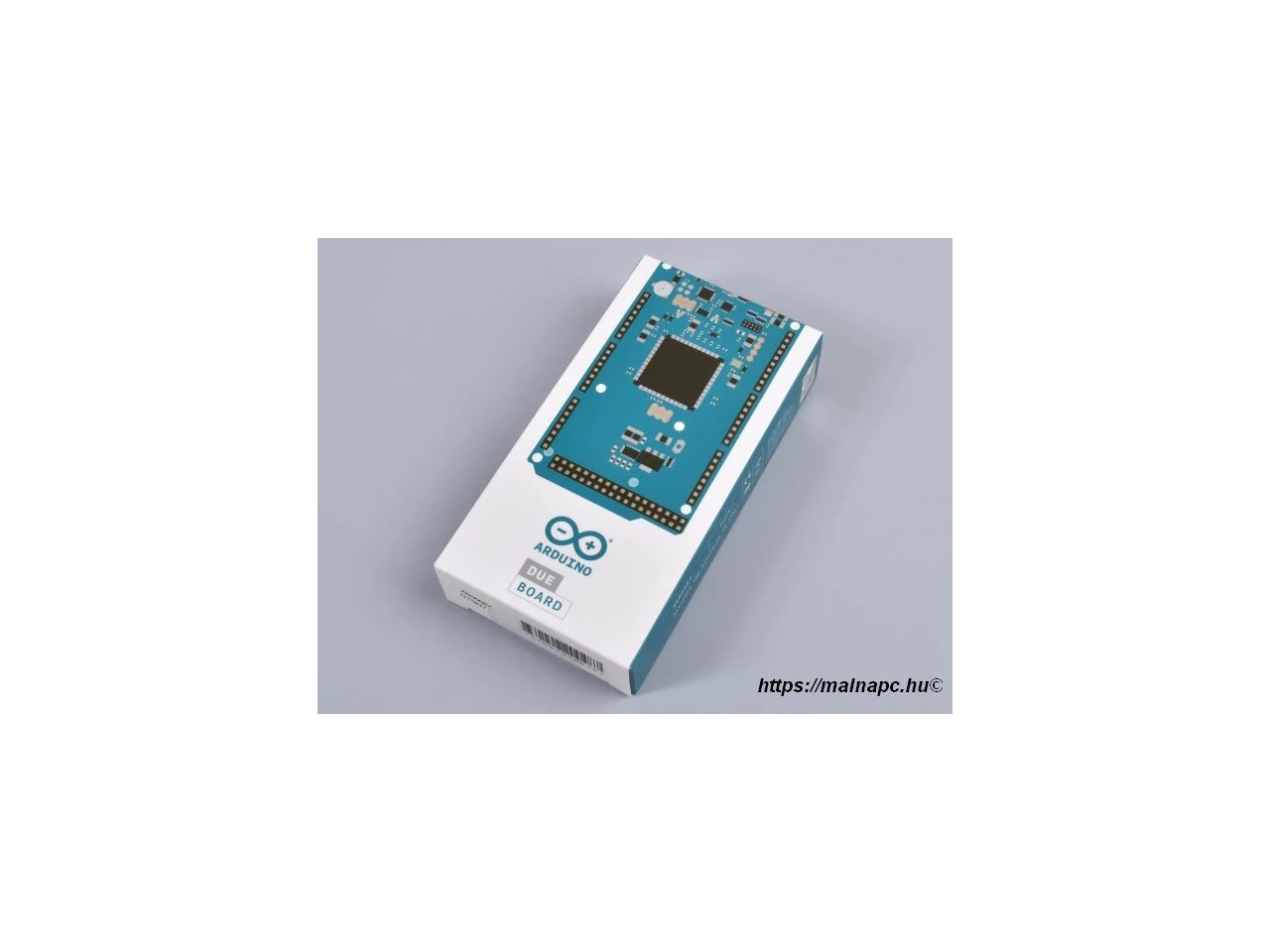

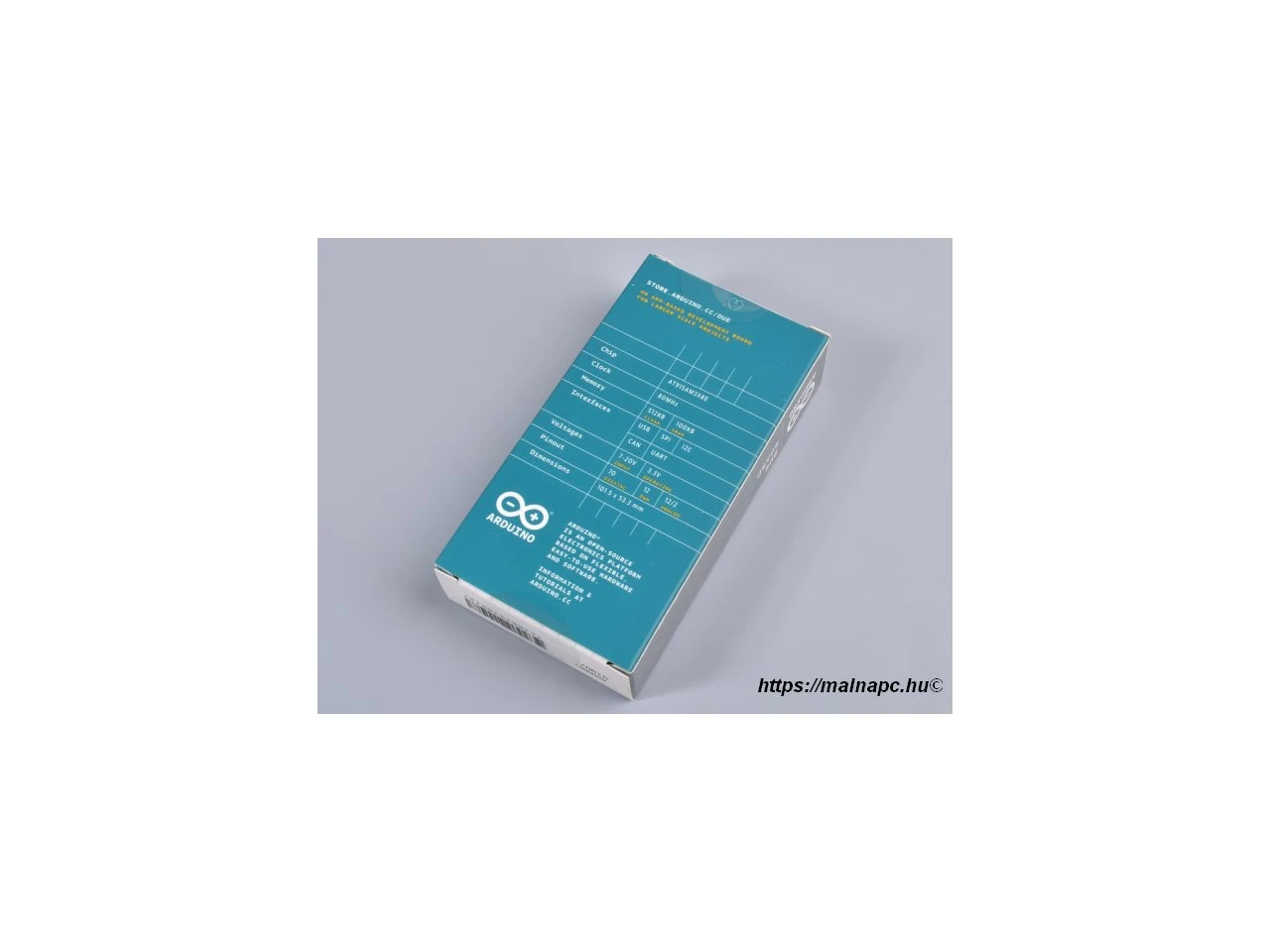

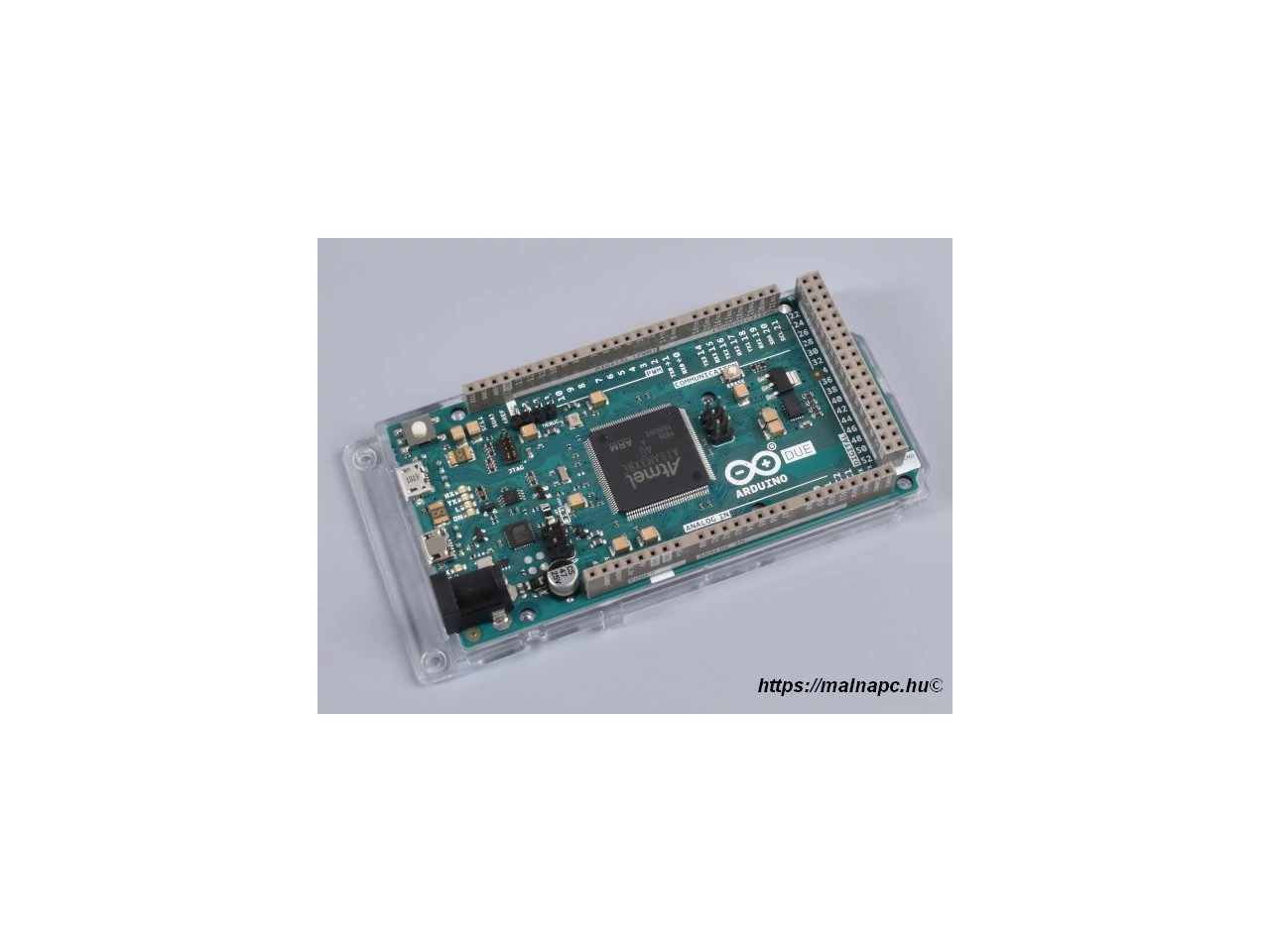

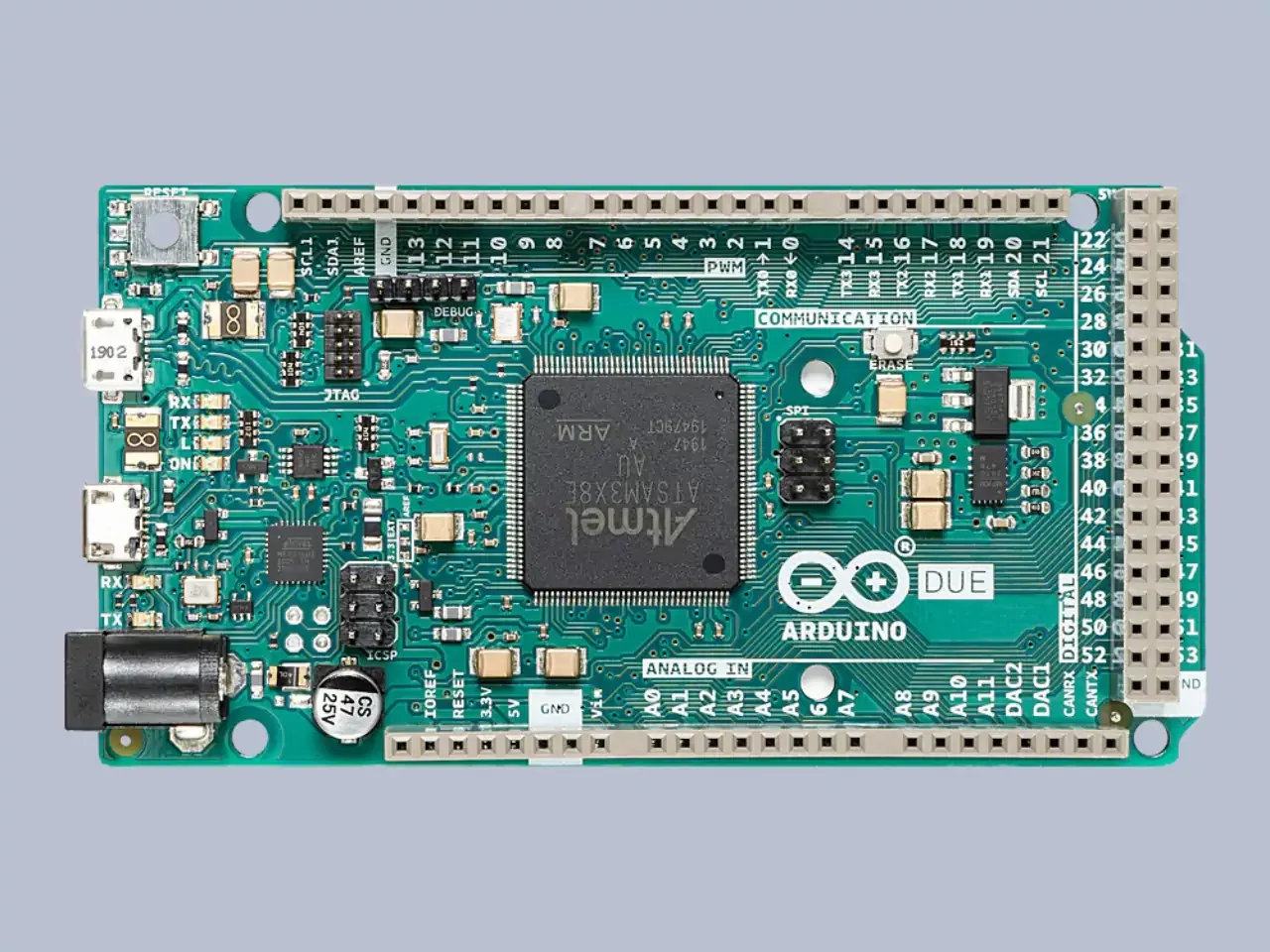

Arduino DUE - A000062

Arduino Due – Az első 32-bites Arduino fejlesztőlap

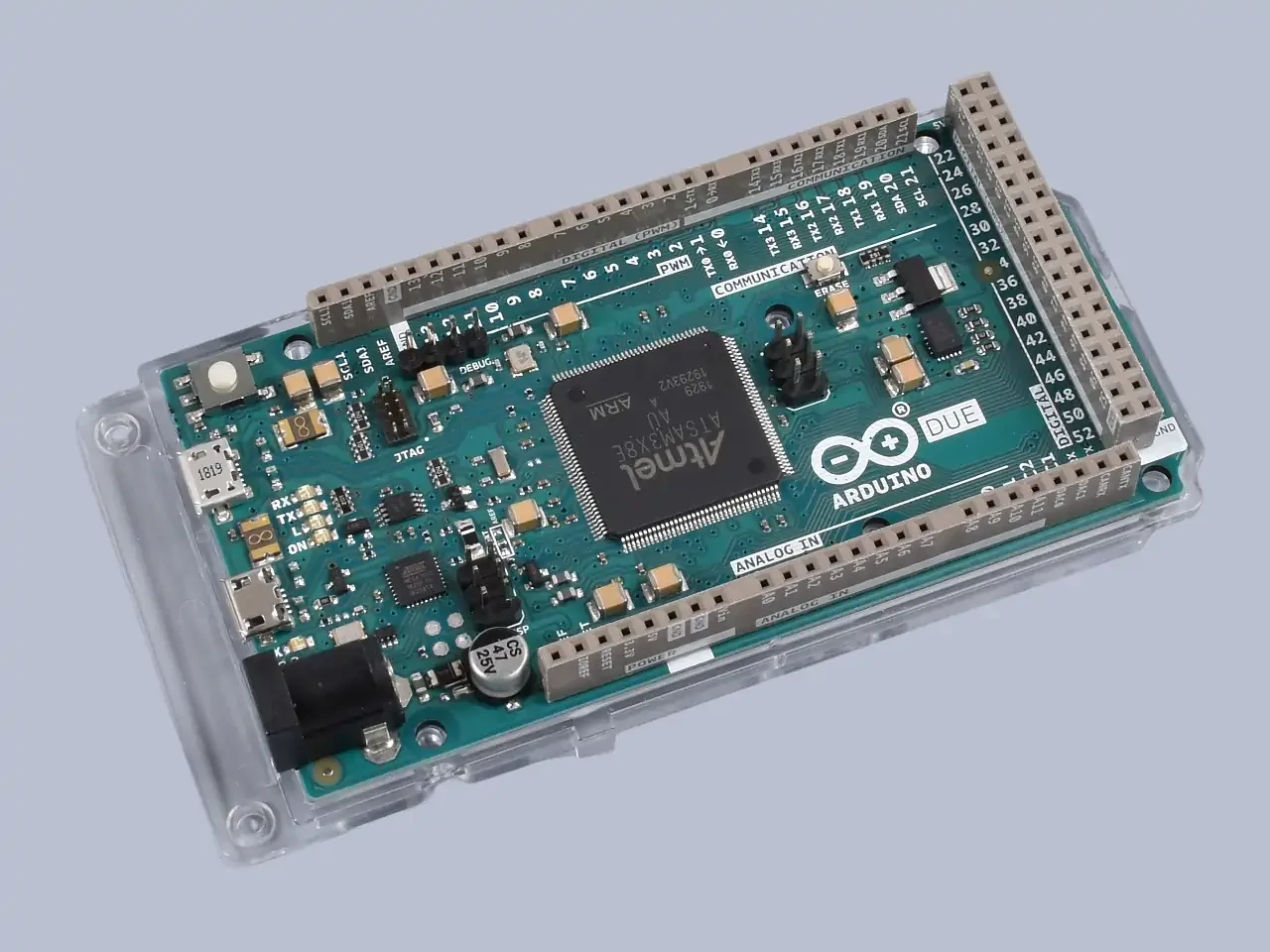

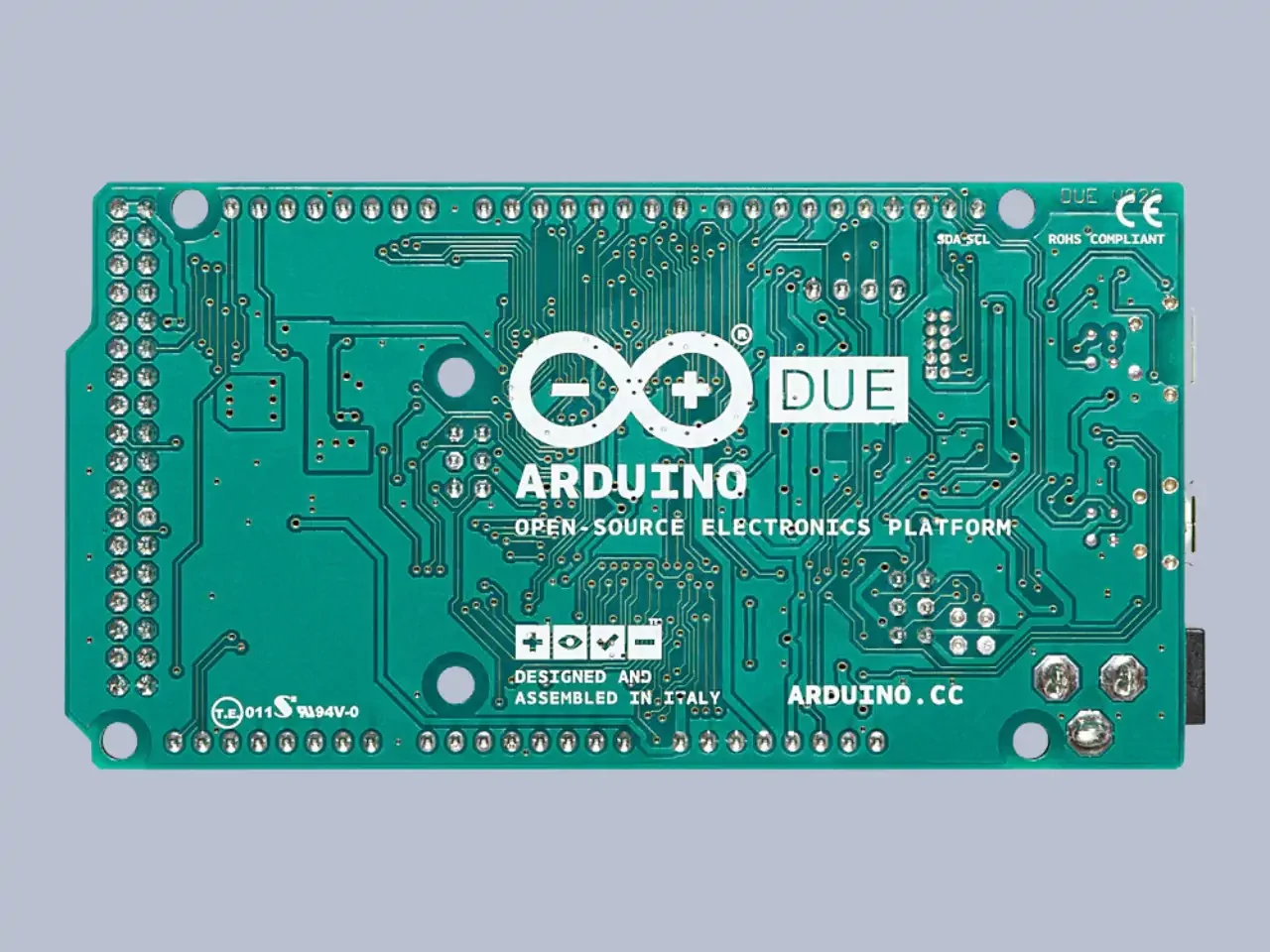

Az Arduino Due - A000062 a már jól ismert Arduino platform új mérföldköve: az első olyan modell, amely 32-bites ARM-magú mikrokontrollert használ. A panelen 54 digitális I/O pin, 12 analóg bemenet, 2 DAC, 4 hardvertámogatott soros port és 84 MHz-es órajel található – így nagy teljesítményű projektekhez is ideális választás.

Ugyanakkor fontos tudni: a Due 3,3 V-os logikával működik — a 5 V-os I/O pinekhez szokott eszközökkel való csatlakoztatás előtt ellenőrizd a kompatibilitást. A board ugyanazt a 1.0-s pin-kiosztást használja, így sok shield-del kompatibilis, ha azok 3,3 V-nak megfelelnek.

Fő előnyök

• ➤ 32-bites ARM Cortex-M3 mag – sokkal nagyobb számítási kapacitás, mint az AVR alapú Arduino lapoknál.
• ➤ 54 digitális I/O, 12 analóg bemenet, 2 DAC – magas fokú kimeneti és bemeneti rugalmasság.
• ➤ 84 MHz órajel, USB OTG port, több soros port – komplex rendszerekhez is ideális.
• ➤ Hagyományos Arduino pin-kiosztás (1.0-s formátum) – sok korábbi kiegészítővel kompatibilis.
• ➤ Oktatási és fejlesztési platform – kiváló belépő a magasabb szintű beágyazott rendszerek világába.

Alkalmazási példák

• ➤ Nagy-pin-számú robotika: sok szenzor és aktuátor párhuzamos használata.
• ➤ Hang- és multimédia-projektek a 2 DAC kimenettel.
• ➤ Prototípus fejlesztés IoT és ipari automatizálási rendszerekhez.
• ➤ Oktatási és kutatási platformok magasabb szintű mikrokontroller szisztémákhoz.

Műszaki adatok

• Mikrokontroller: Atmel SAM3X8E (ARM® Cortex-M3)
• Üzemi feszültség: 3,3 V
• Bemeneti feszültség (ajánlott): 7–12 V
• Bemeneti feszültség (határok): 6–16 V
• Digitális I/O pin-szám: 54 (ebből 12 használható PWM-ként)
• Analóg bemenetek: 12 db
• Analóg kimenetek (DAC): 2 ×
• Flash memória: 512 KB
• SRAM: 96 KB
• Órajel: 84 MHz
• Méretek: 101,52 mm × 53,3 mm
• Tömeg: kb. 36 g
• Bekötési diagram: Arduino Due pinout
