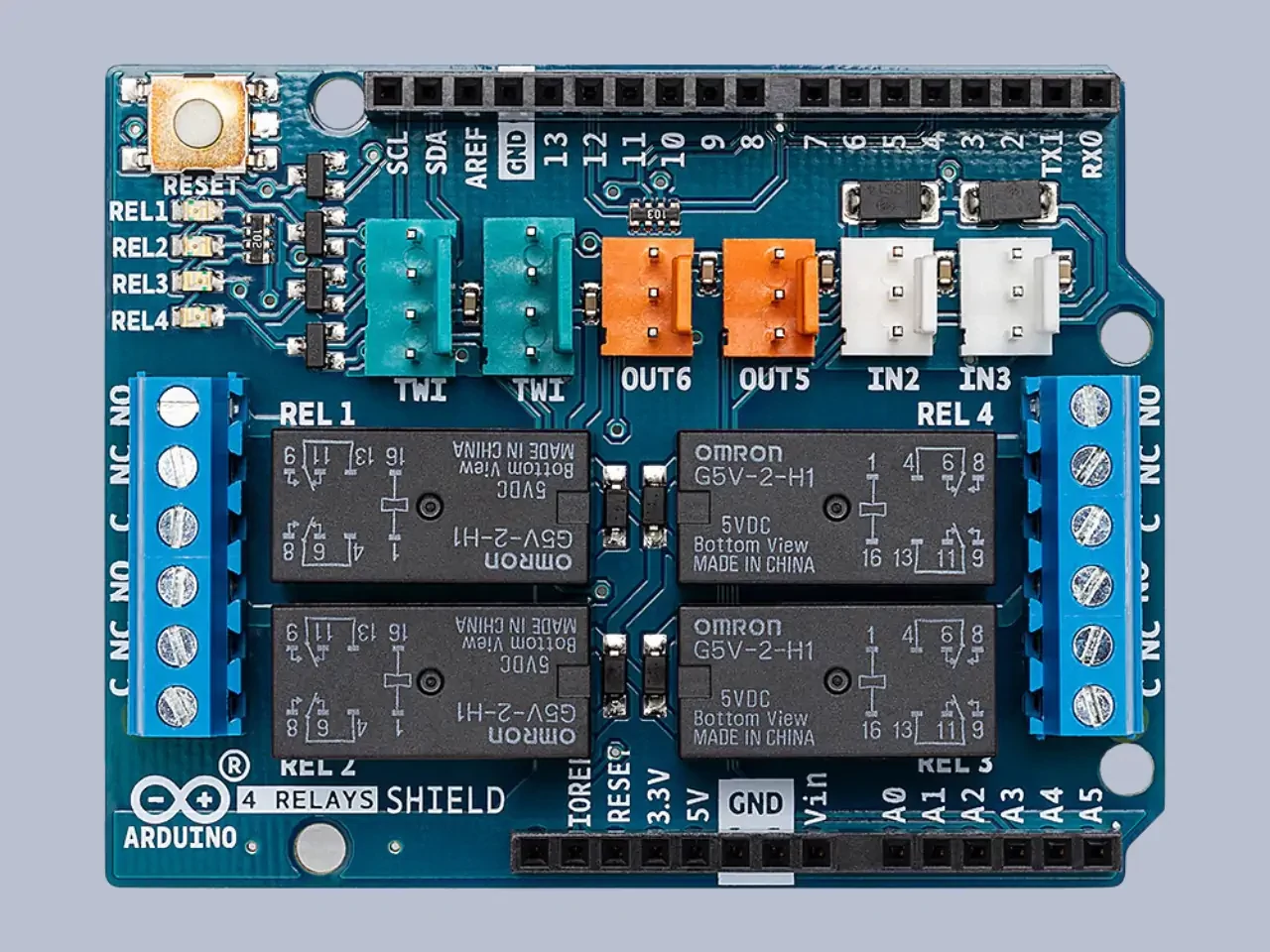

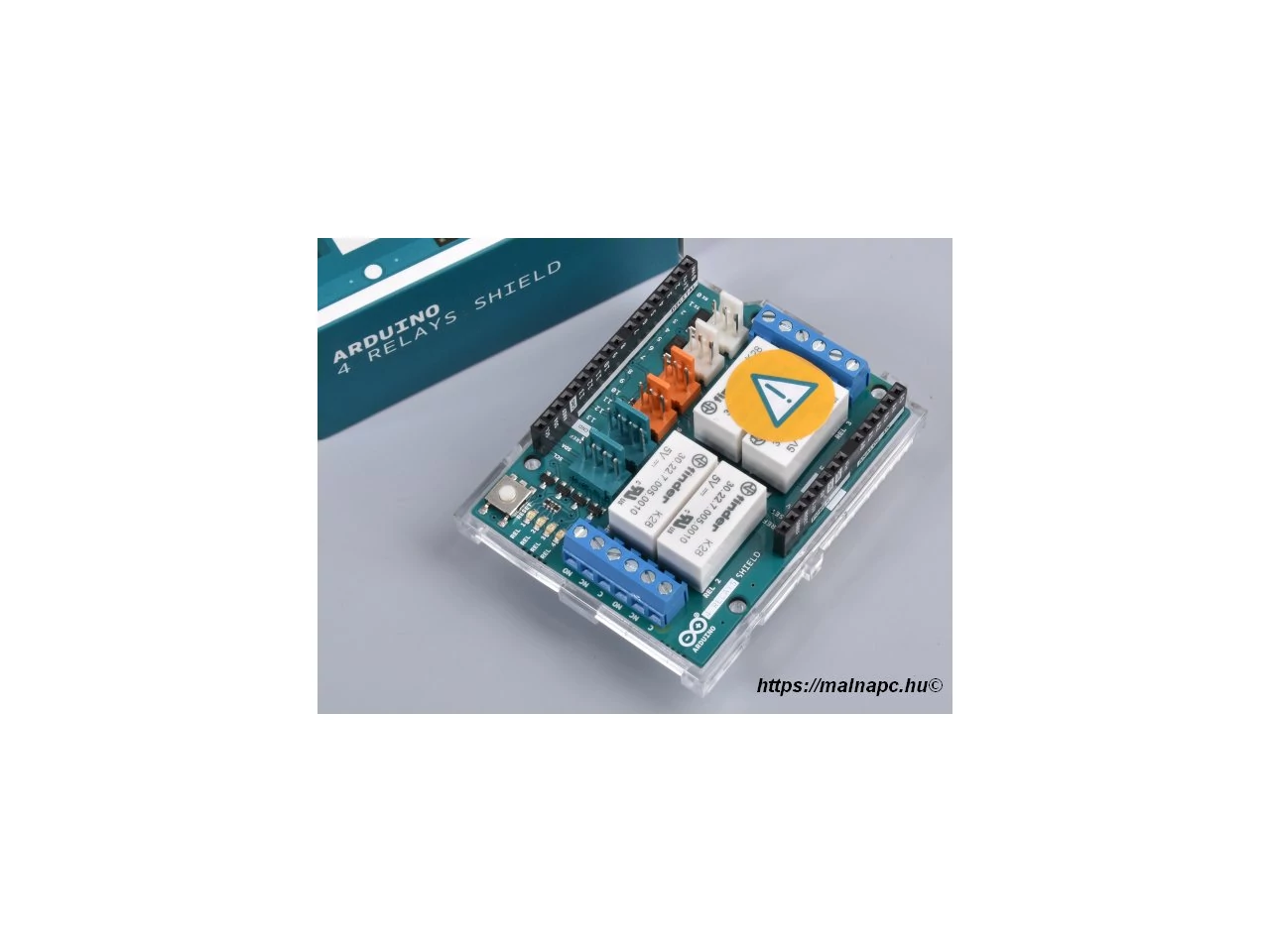

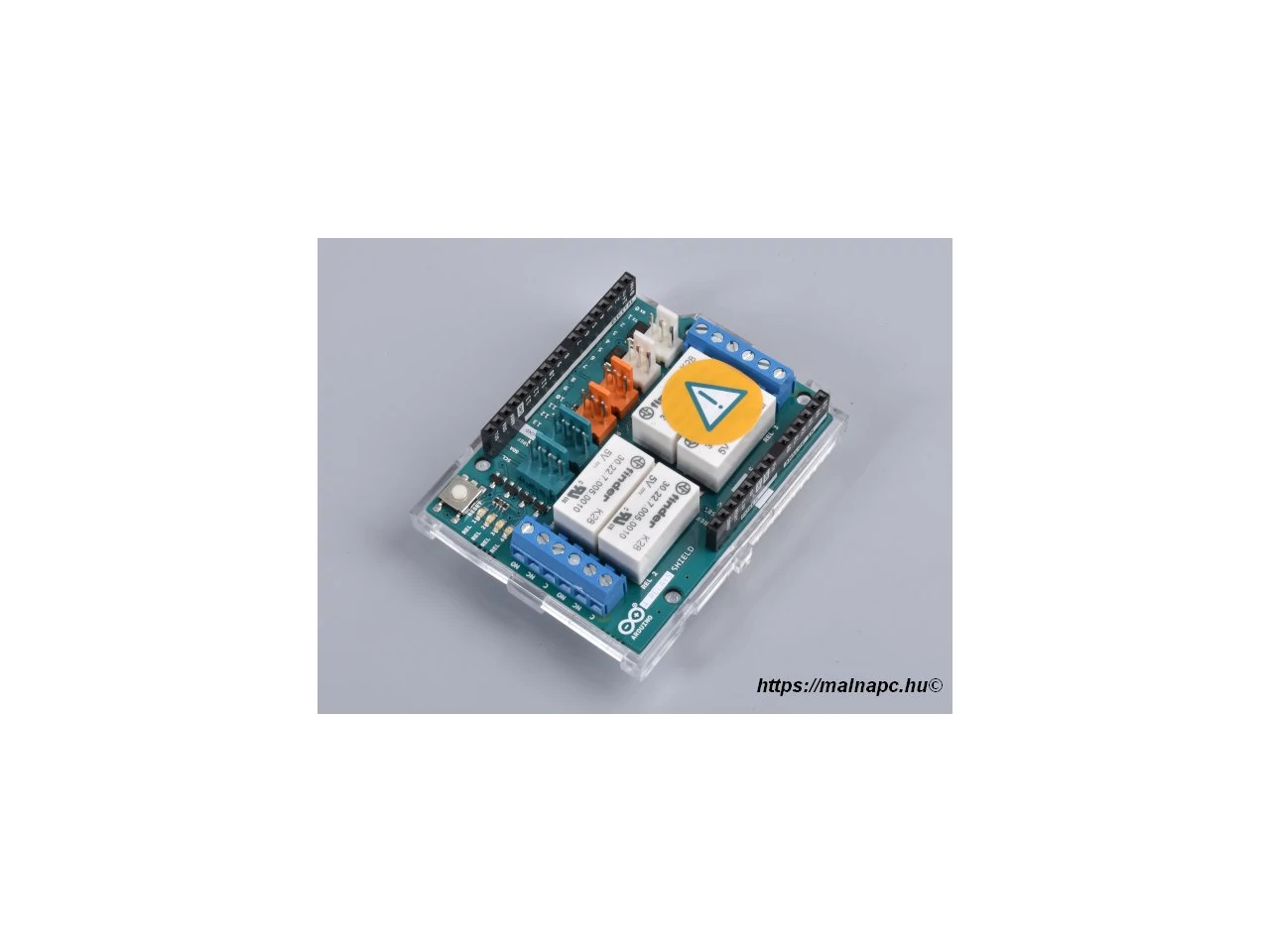

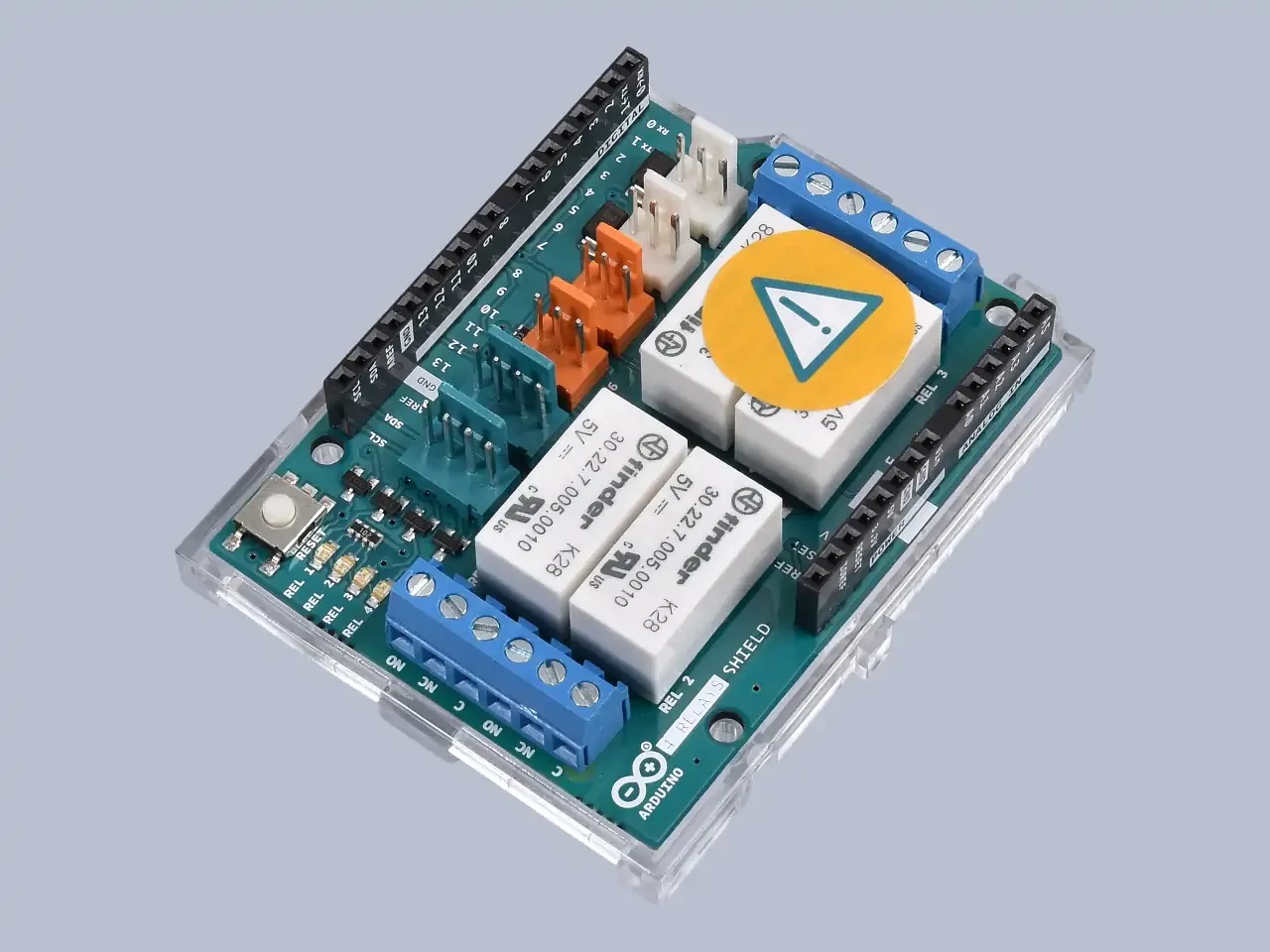

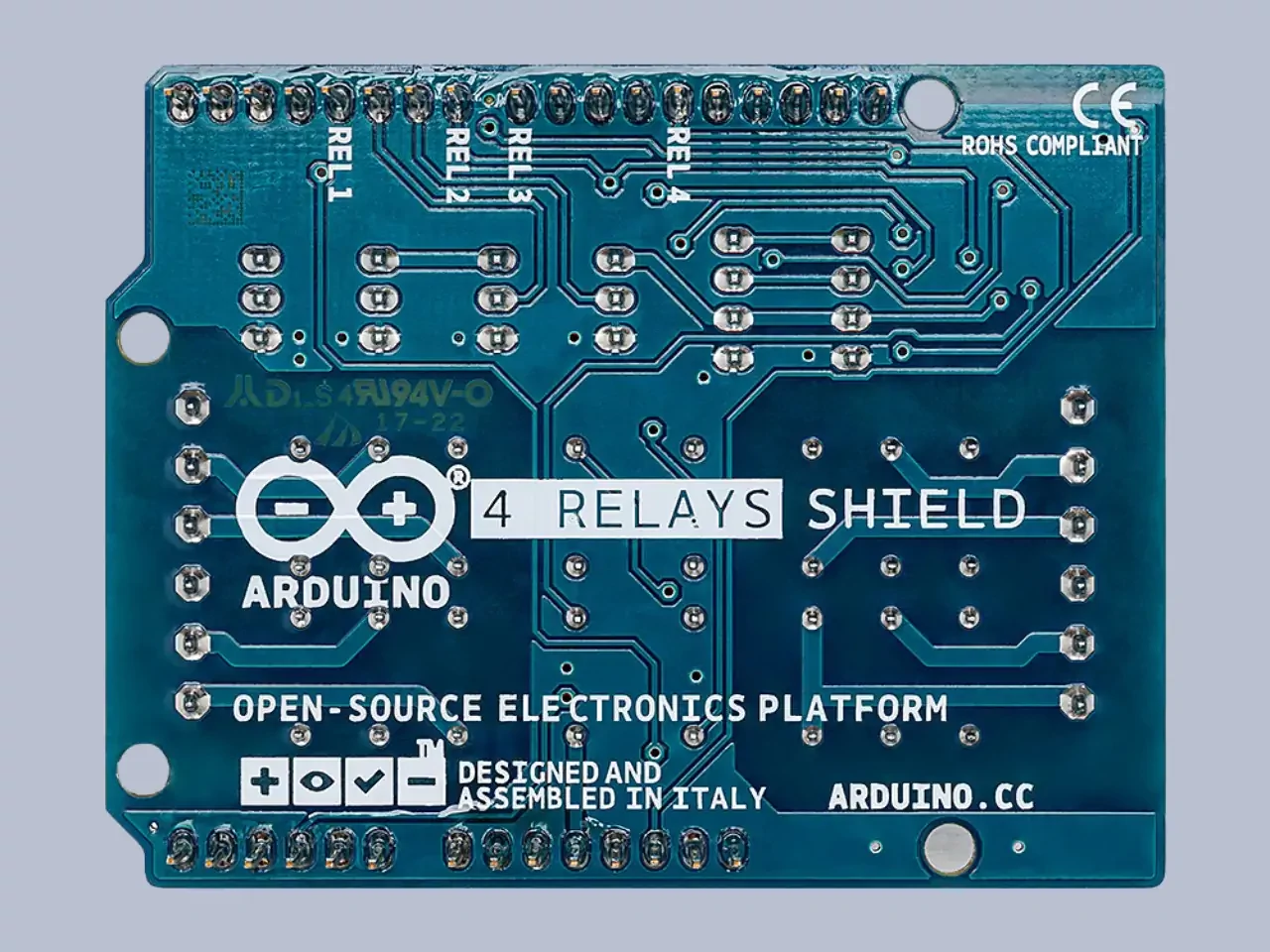

Arduino 4 Relays Shield A000110 – Négycsatornás nagy teljesítményű vezérlés egyetlen kártyán

Az Arduino 4 Relays Shield A000110 ideális megoldás nagy teljesítményű terhelések, például motorok, lámpák vagy egyéb elektromos eszközök vezérlésére, amelyeket az Arduino digitális kimenetei önmagukban nem tudnának meghajtani. A Shield négy relét tartalmaz, mindegyik két váltóérintkezős (NO és NC) kimenettel, amelyek párhuzamosan kapcsolva nagyobb áramerősség kezelést biztosítanak.

A Shield egyszerűen csatlakoztatható bármely Arduino alaplaphoz, és a tápellátást közvetlenül az alaplap 5V és 3.3V csatlakozóiról kapja. Négy LED visszajelző mutatja a relék aktuális állapotát, így a működés mindig jól követhető.

Fő előnyök

➤ Négy független relé: külön-külön vezérelhető nagy teljesítményű kimenetek.
➤ Nagy terhelhetőség: egy relé akár 2A áramot is képes kapcsolni 30V DC feszültségen.
➤ Beépített LED visszajelzés: minden relé állapota külön LED-del követhető.
➤ TinkerKit kompatibilis: 2 bemenet, 2 kimenet és 2 TWI csatlakozó segíti a gyors prototípus fejlesztést.
➤ Külső tápellátás nélkül működik: az Arduino alaplap 5V és 3.3V tápvonalairól üzemel.

Alkalmazási területek

➤ Otthonautomatizálás: világítás, ventilátorok vagy ajtózárak vezérlése.
➤ Ipari vezérlések: gépek és eszközök kapcsolása relévezérléssel.
➤ Robotikai projektek: elektromos aktuátorok, motorok vagy szelepek vezérlése.
➤ Oktatás és prototípusfejlesztés: gyakorlati kísérletek relés áramkörök vezérlésére.

A 4 Relays Shield tökéletes választás, ha biztonságosan és egyszerűen szeretnél nagy teljesítményű eszközöket vezérelni közvetlenül az Arduino lapkáról – stabil, megbízható és könnyen integrálható megoldás.

Műszaki adatok

Relék száma: 4 db (egyenként 60 W kapcsolási teljesítmény)
Relé típus: két váltóérintkezős (NO/NC), párhuzamos kontaktussal
Maximális kapcsolási feszültség: 48 V DC
Maximális kapcsolási áram: 2 A @ 30 V DC
Maximális kapcsolási teljesítmény: 60 W
Üzemi feszültség: 5 V
Áramfelvétel: kb. 35 mA/relé (összesen ~140 mA bekapcsolt állapotban)
TinkerKit interfész: 2× TWI, 2× OUT, 2× IN
Kompatibilis Arduino pinek: Relé1 = 4, Relé2 = 7, Relé3 = 8, Relé4 = 12
Csatlakozás: közvetlenül az Arduino digitális I/O vonalaihoz
PCB méret: 53 × 68.5 mm
Súly: 0.044 kg
Kompatibilitás: minden 5V és 3.3V-os Arduino alap vezérlő panellel
Termékkód: A000110

Leírás frissítve 2025.11.08. T/T

Beüzemelés

Arduino 4 Relays Shield – Alapok

Ismerd meg a relék működésének alapjait, és tanuld meg, hogyan vezérelheted az Arduino 4 Relays Shield négy reléjét egyszerűen, az Arduino UNO kártyával.

Bevezetés

Ebben az útmutatóban kipróbáljuk az Arduino 4 Relays Shield négy reléjét. Ez a shield nagyszerű kiegészítő az Arduino UNO-hoz, mivel négy olyan relét tartalmaz, amelyek akár 48V-os terheléseket is képesek kapcsolni. A relék vezérléséhez a következő lábakat (pin) kell használnunk:

➤ Relé 1 – pin 4
➤ Relé 2 – pin 7
➤ Relé 3 – pin 8
➤ Relé 4 – pin 12

A használt program nagyon egyszerű: mind a négy relét egy másodpercre aktiválja, majd egy másodpercre kikapcsolja. A relék állapota a shielden található LED-ekkel követhető, mindegyik reléhez külön visszajelző LED tartozik.

Figyelem: Nagyfeszültségű áramkörök használatakor fokozott óvatosság szükséges! A relékkel közvetlenül a hálózati feszültséget kapcsolni életveszélyes, és messze meghaladja ennél a panelnél engedélyezett és biztonságos 48V-os maximális terhelhetőséget.

Célkitűzések

➤ Megérteni, hogyan működnek a relék, és mire használhatók.
➤ A shield összes reléjének aktiválása.
➤ A relék deaktiválása és állapotuk megfigyelése.

Szükséges hardver és szoftver

➤ Arduino IDE (online vagy offline verzió)
➤ Arduino 4 Relays Shield
➤ Arduino UNO

A relék működése

A relék lehetővé teszik, hogy az alacsony feszültségű mikrokontrollerek olyan áramköröket vezéreljenek, amelyek sokkal nagyobb teljesítményt igényelnek. Ipari alkalmazásokban gyakran használják nagy teljesítményű áramkörök kapcsolására, de megtalálhatók autókban, háztartási eszközökben és más elektronikus rendszerekben is.

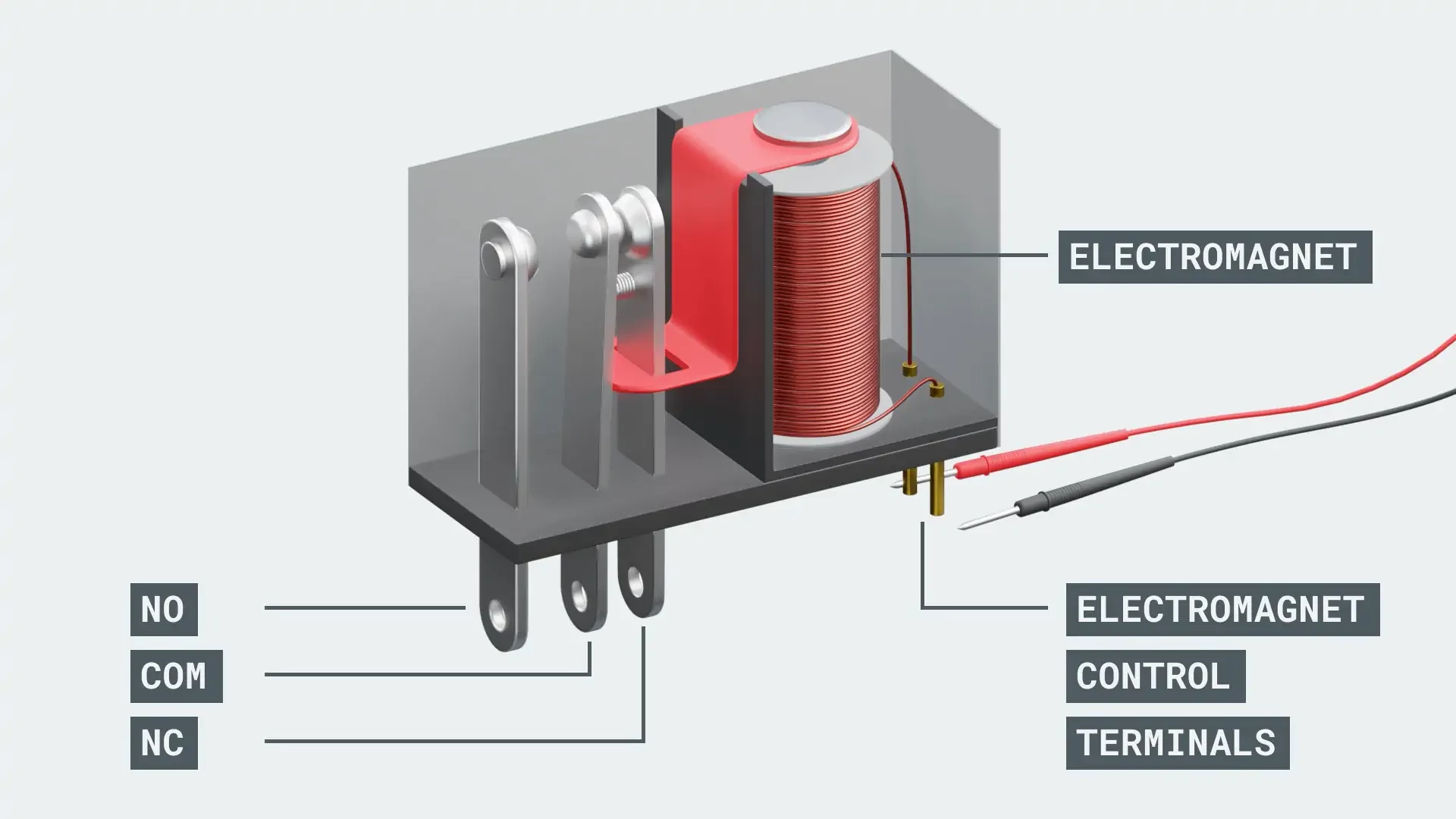

A relékben egy elektromágnes mozgat egy kis fém érintkezőt (COM terminál), amely két pozíció között kapcsol: az NC (normálisan zárt) és az NO (normálisan nyitott) terminál között. Az elektromágnes aktiválásával vagy kikapcsolásával dönthetjük el, melyikhez csatlakozzon a COM érintkező.

A relék vezérléséhez szükséges program nagyon egyszerű – működése hasonló, mint egy LED ki- vagy bekapcsolása. Az alábbi kódrészlet mutatja a működés elvét:

		digitalWrite(relay, HIGH);

digitalWrite(relay, LOW);

A relék vezérlése tehát így működik. A logika a konfigurációtól függően fordított is lehet. Például, ha NC (normálisan zárt) beállítást használunk, akkor a relé aktiválásához LOW jelet kell küldeni. Ha NO (normálisan nyitott) beállításban vagyunk, akkor HIGH jel aktiválja a relét.

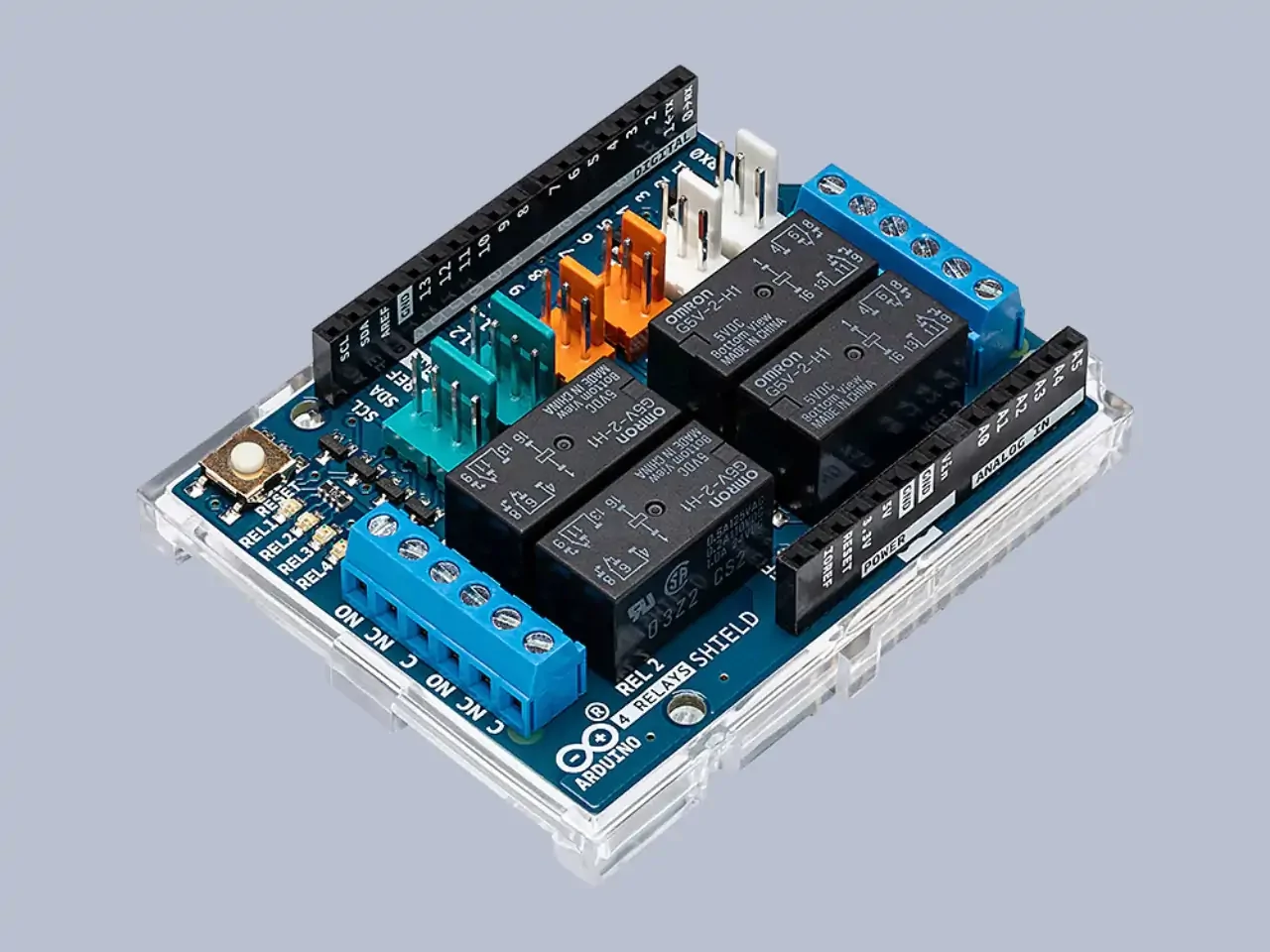

Az Arduino 4 Relays Shield felépítése

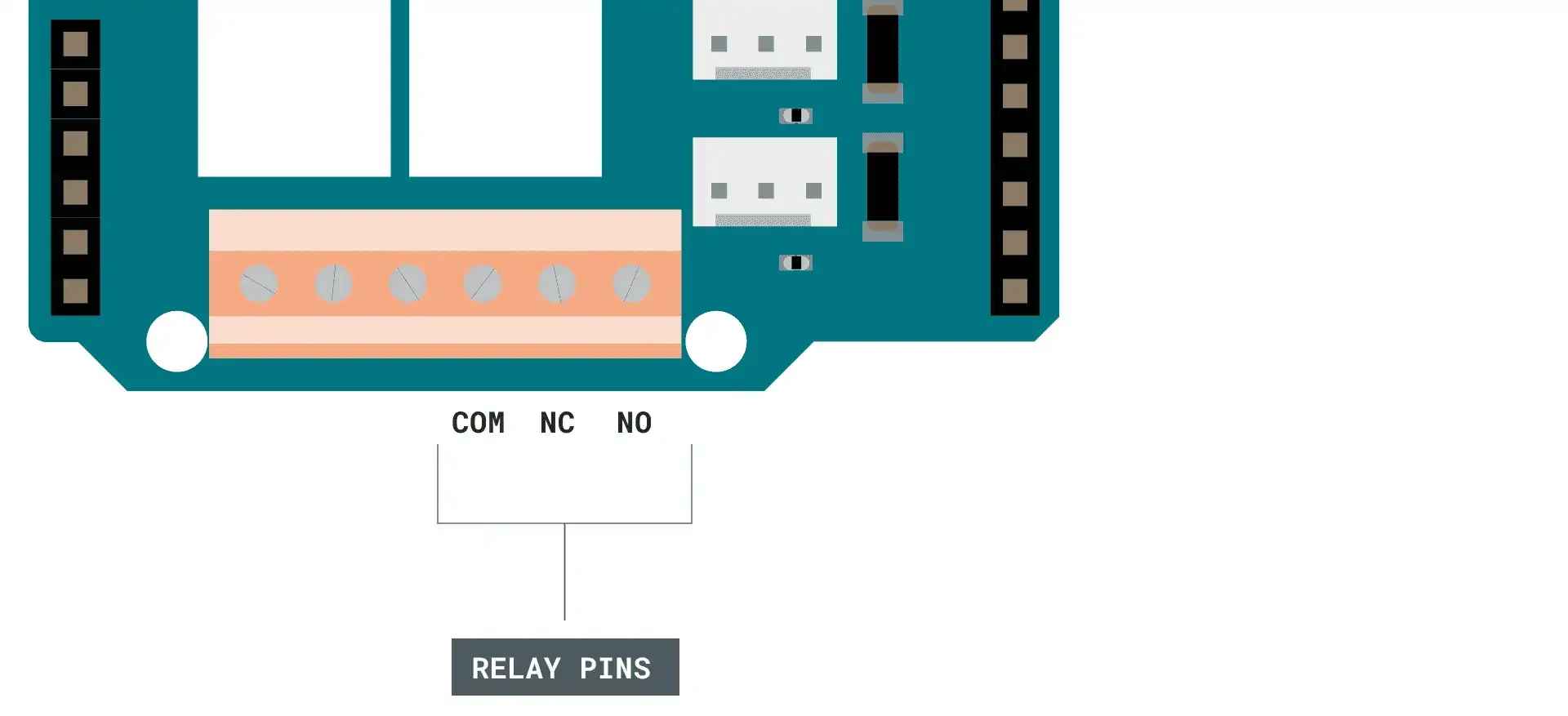

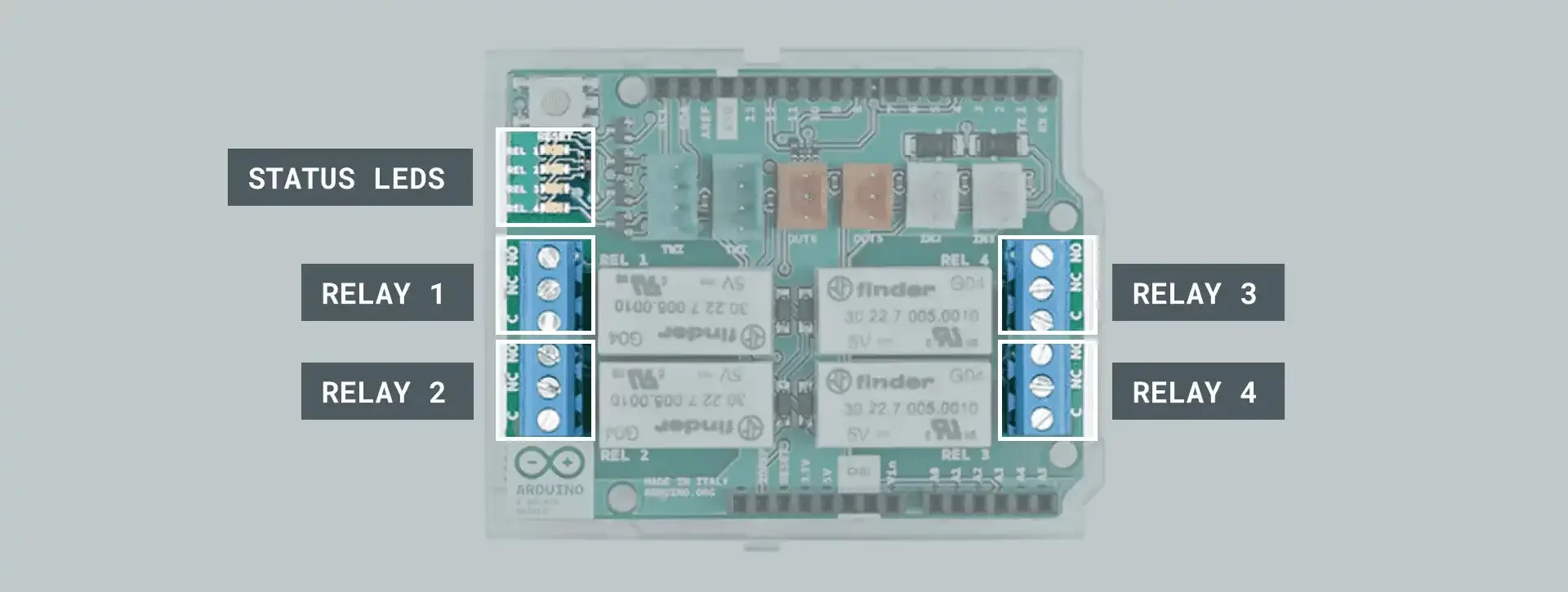

A shielden a kisfeszültségű vezérlőáramkör már kialakításra került. Csupán a tápellátást (maximum 48V) és a nagyfeszültségű terhelést kell csatlakoztatnunk a megfelelő kivezetésekhez. Az alábbi ábra bemutatja a shield elrendezését:

Az áramkör

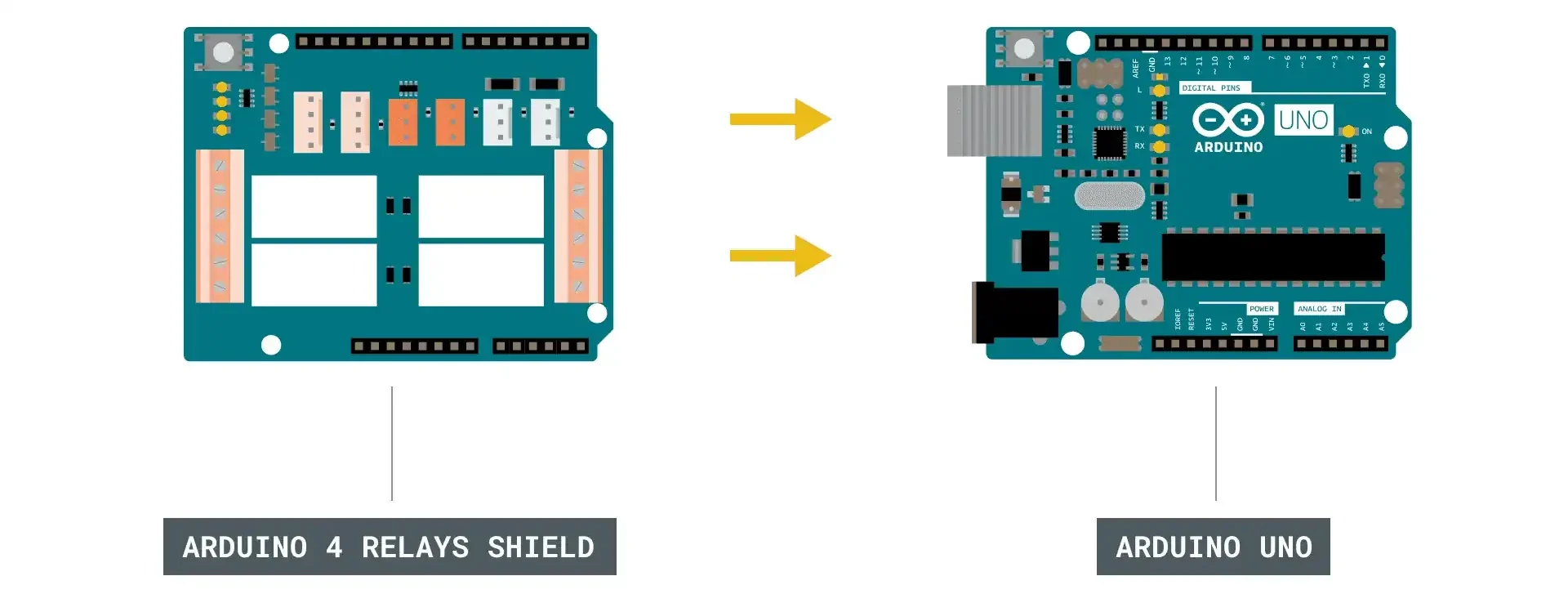

Első lépésként helyezzük az Arduino 4 Relays Shield-et az Arduino UNO tetejére.

A program feltöltése

Most áttérünk a programozásra. A relék aktiválása nagyon egyszerű, mivel nincs szükség külön könyvtárra. Az alábbiakban bemutatjuk a relékhez rendelt lábakat:

➤ int relay_1 = 4; – a relé 1 a 4-es pinhez kapcsolódik
➤ int relay_2 = 7; – a relé 2 a 7-es pinhez kapcsolódik
➤ int relay_3 = 8; – a relé 3 a 8-as pinhez kapcsolódik
➤ int relay_4 = 12; – a relé 4 a 12-es pinhez kapcsolódik

Az egyes relék kimenetként konfigurálhatók:

pinMode(relay_X, OUTPUT);

A relék állapotát így vezérelhetjük:

digitalWrite(relay_X, state);

A teljes kód az alábbi mintában látható – töltsd fel az Arduino kártyára:

		int relay_1 = 4;
int relay_2 = 7;
int relay_3 = 8;
int relay_4 = 12;

void setup() {
// put your setup code here, to run once:
Serial.begin(9600);

pinMode(relay_1, OUTPUT);
pinMode(relay_2, OUTPUT);
pinMode(relay_3, OUTPUT);
pinMode(relay_4, OUTPUT);

}

void loop() {

digitalWrite(relay_1, HIGH);
digitalWrite(relay_2, HIGH);
digitalWrite(relay_3, HIGH);
digitalWrite(relay_4, HIGH);

Serial.println("All relays ON");

delay(1000);

digitalWrite(relay_1, LOW);
digitalWrite(relay_2, LOW);
digitalWrite(relay_3, LOW);
digitalWrite(relay_4, LOW);

Serial.println("All relays OFF");

delay(1000);
}



Tesztelés

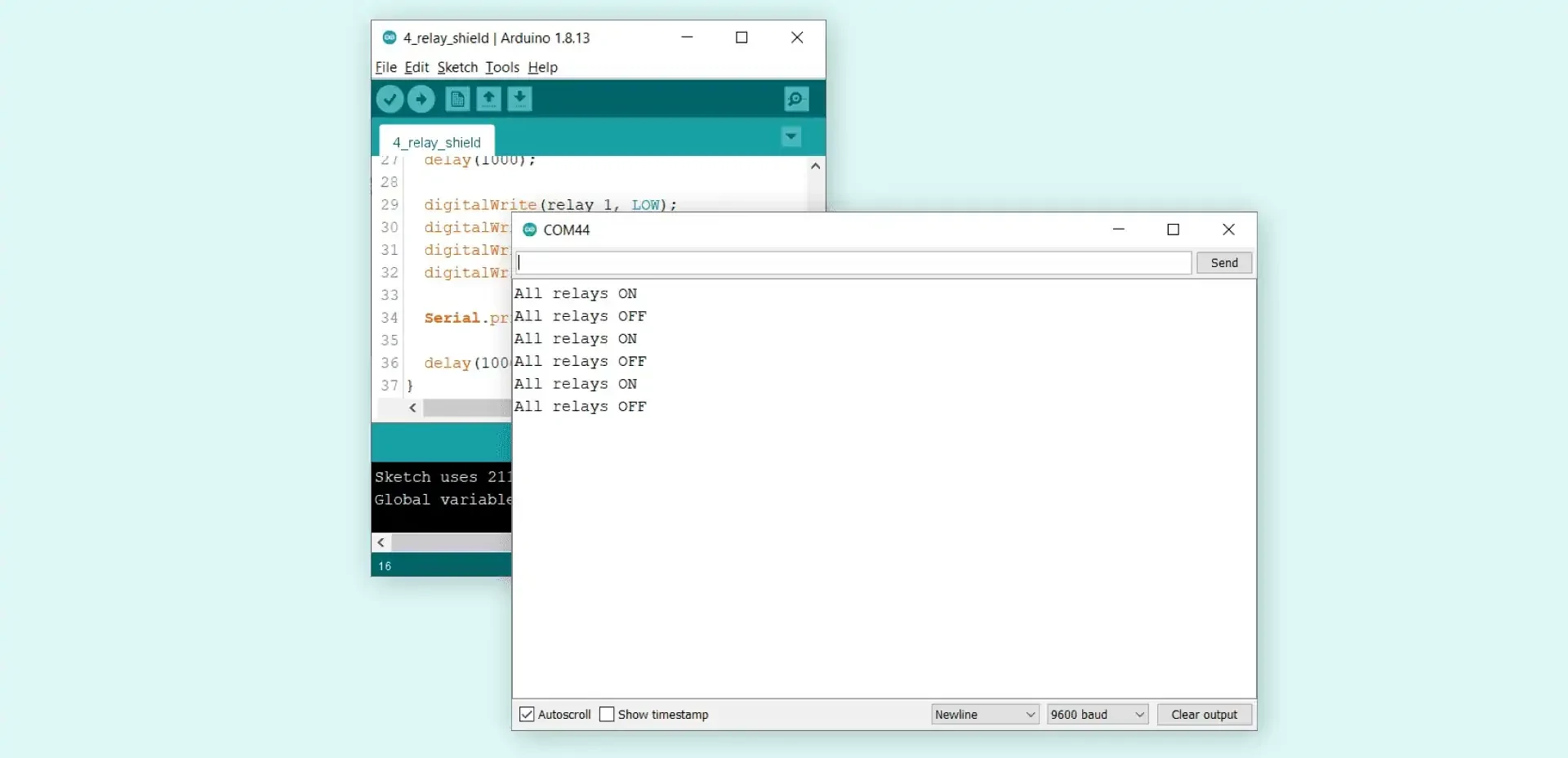

A kód feltöltése után a program azonnal elindul. Ha minden rendben, a relék másodpercenként kattannak („tick-tack” hang hallható). A shielden a négy LED másodpercenként villogni fog, jelezve a relék állapotát. Az állapotokat a Serial Monitor-ban is figyelhetjük.

Ebben a példában a reléket aktiváltuk, de még nem csatlakoztattunk hozzájuk terhelést. Bár a nagyfeszültségű kapcsolás részletesen nem kerül bemutatásra, nézzük meg, hogyan nézne ki egy 24V-os lámpa bekapcsolási áramköre.

Az Arduino 4 Relays Shield nagyfeszültségű kivezetései között összesen tizenkét érintkező található – mind a négy reléhez háromféle: COM, NC és NO.

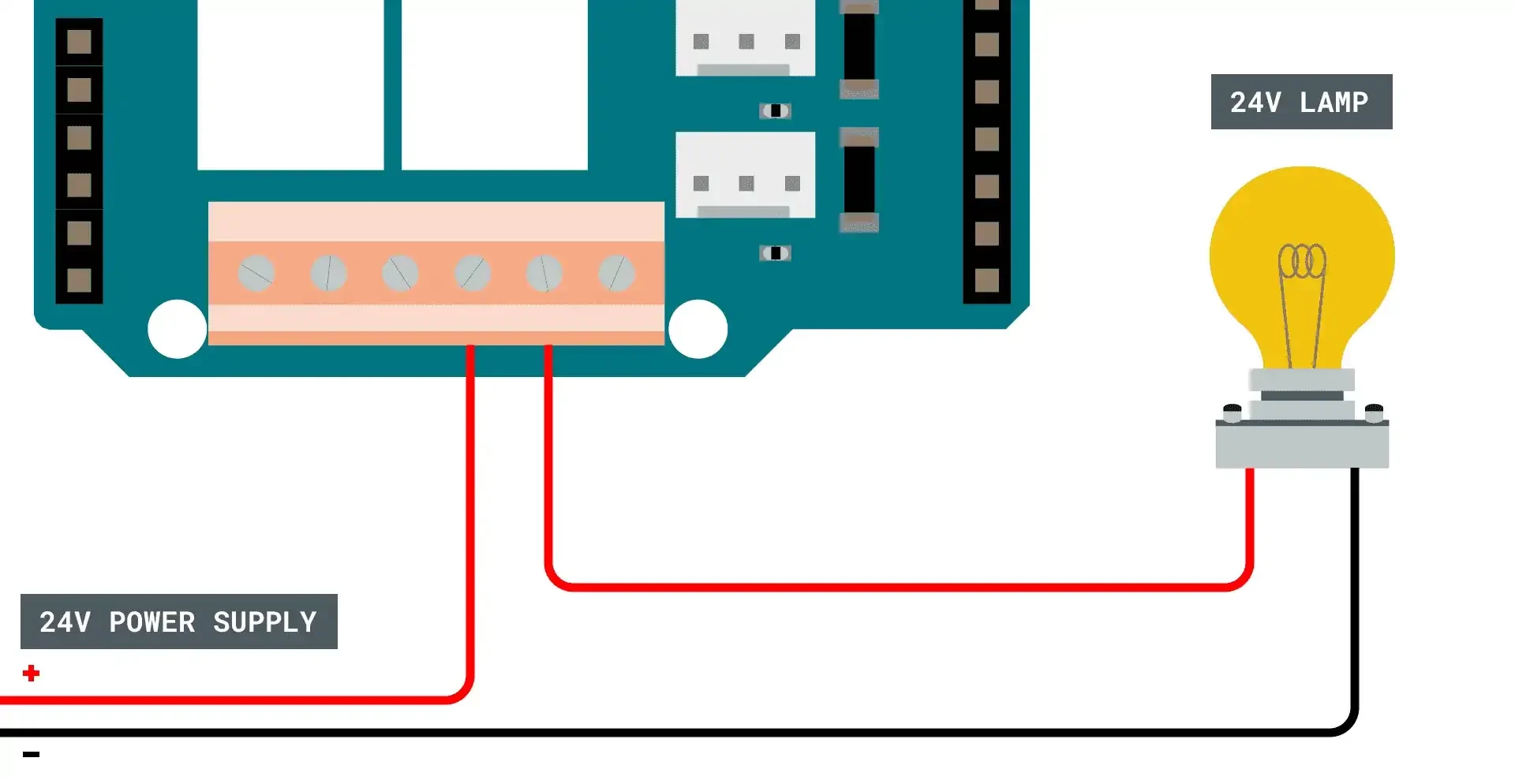

Ebben a példában az NC konfigurációt használjuk, ami azt jelenti, hogy ha LOW jelet küldünk, a relé a COM és NC érintkezőt összekapcsolja, ezzel áramot biztosítva a terhelésnek. A kapcsolás például így néz ki:

Ebben a körben egy 24V-os tápegységet és egy 24V-os izzót használunk. Ha ezt a programot szeretnénk vezérelni, a relét a megfelelő digitalWrite() utasítással aktiválhatjuk:

		digitalWrite(relay_4, LOW);



és deaktiválhatjuk:

		digitalWrite(relay_4, HIGH);



Figyelem: Nagyfeszültségű kapcsolások létrehozásakor mindig tartsuk be a biztonsági előírásokat. Győződj meg róla, hogy a tápegység és a terhelés egyaránt 48V alatt marad. Soha ne csatlakoztasd közvetlenül hálózati (220–240V) forrásra!

Hibakeresés

➤ Ellenőrizd, hogy a LED-ek megfelelően vannak-e bekötve (opcionális).
➤ Ha a kód nem fordul, ellenőrizd, hogy nincs-e hiányzó kapcsos zárójel {} vagy pontosvessző ;.
➤ Győződj meg róla, hogy a shield megfelelően illeszkedik az Arduino kártyához (a lábaknak pontosan kell illeszkedniük).

Összegzés

Ebben az útmutatóban megismerkedtünk a relék működési elvével, a nagyfeszültségű kapcsolások alapjaival, valamint megtanultuk, hogyan vezérelhetjük a reléket egy egyszerű Arduino program segítségével.

A relék rendkívül népszerű elektronikai alkatrészek, amelyek szinte mindenhol megtalálhatók – az autókban, repülőgépekben, fűtési rendszerekben, ipari gépekben és még sok más helyen.

Leírás frissítve 2025.11.08. T/T - az oldal forrása: https://docs.arduino.cc/tutorials/4-relays-shield/4-relay-shield-basics/
