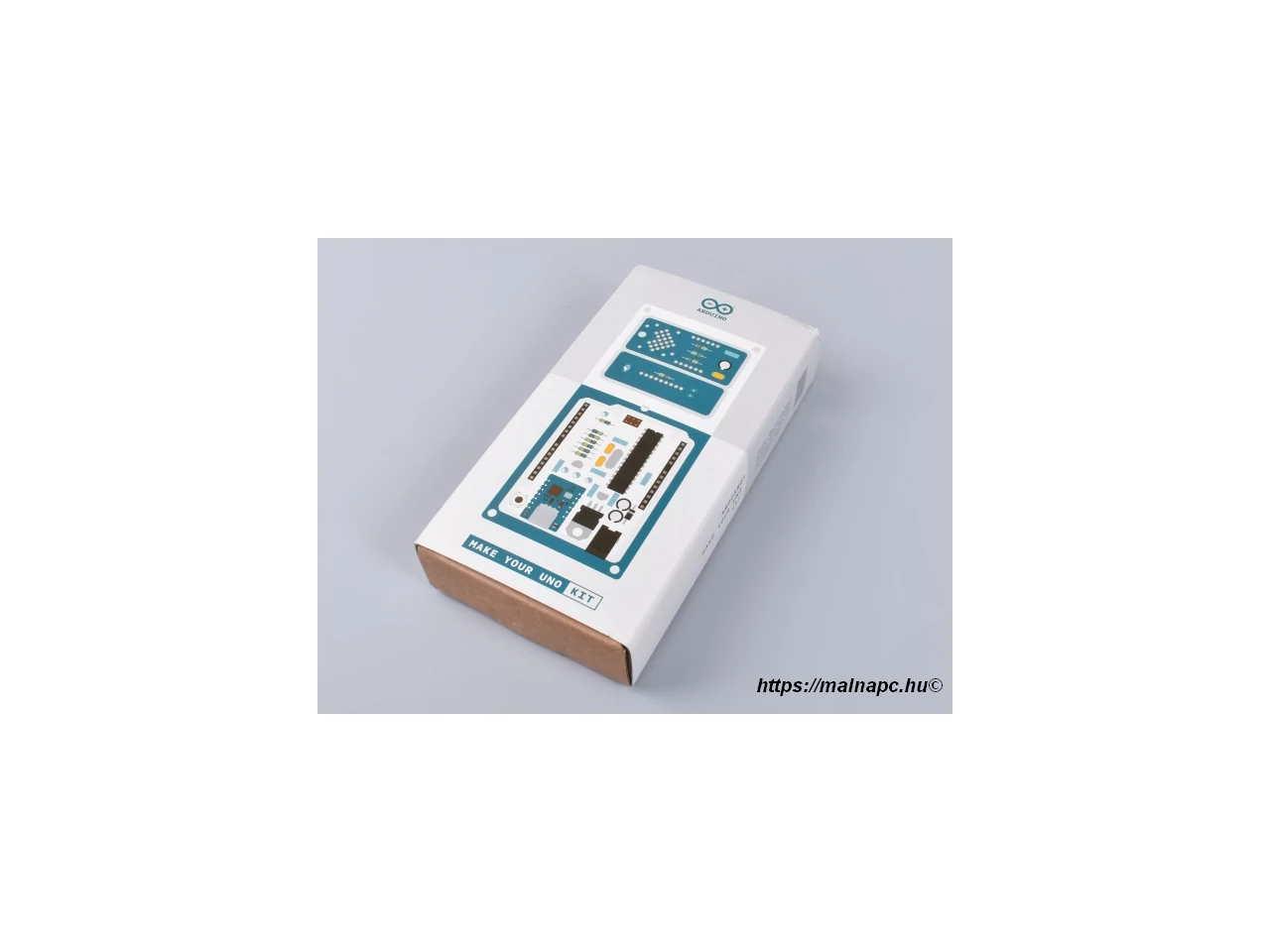

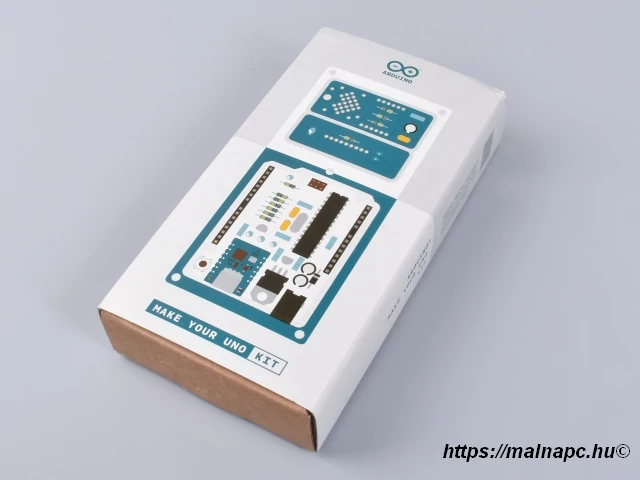

Arduino Make Your UNO Kit - AKX00037

Arduino Make Your UNO Kit - AKX00037 – Saját Arduino UNO, lépésről lépésre

Az Arduino Make Your UNO Kit egy oktatási célú készlet, amellyel te magad építheted meg a saját Arduino UNO vezérlő paneledet. Ideális választás, ha szeretnél mélyebben belelátni a hardvertervezés és a forrasztási technikák alapjaiba. A készlet tartalmazza a szükséges alkatrészeket, egy Audio Synth modult, valamint gyakorláshoz való tartalék elemeket is – így teljes körű élményt nyújt az elektronikával való ismerkedéshez.

A Make Your UNO Kit nemcsak tanulási eszköz, hanem egy szórakoztató projekt is, amely során lépésről lépésre megértheted az Arduino működését. Az építés végére egy teljesen működőképes Arduino-kompatibilis vezérlőt kapsz, amellyel bármilyen UNO alapú projektet megvalósíthatsz.

Fő jellemzők

• ➤ Saját építésű Arduino UNO – tanulj forrasztani és értsd meg az áramkörök működését.
• ➤ Tartalmaz egy Audio Synth modult, amellyel hangokat és effekteket hozhatsz létre.
• ➤ Kiváló oktatási eszköz tanfolyamokra, STEM-laborokba és önálló tanuláshoz.
• ➤ Minden szükséges alkatrész megtalálható a csomagban – csak forrasztópákára és ónra lesz szükséged.
• ➤ Az elkészült vezérlő teljes mértékben kompatibilis az Arduino UNO projektek és bővítések többségével.

Példák alkalmazási területekre

• ➤ Elektronikai alapismeretek és programozás oktatása, iskolai vagy egyetemi laborokban.
• ➤ Kezdők számára ideális projekt a forrasztás és áramkör építés gyakorlásához, alkatrészek megismeréséhez.
• ➤ Hobbielektronikai barkácsprojektek alapjaként – saját készítésű vezérlővel.
• ➤ Audio kísérletek és zenei szintetizátor-projektek az Audio Synth modullal.

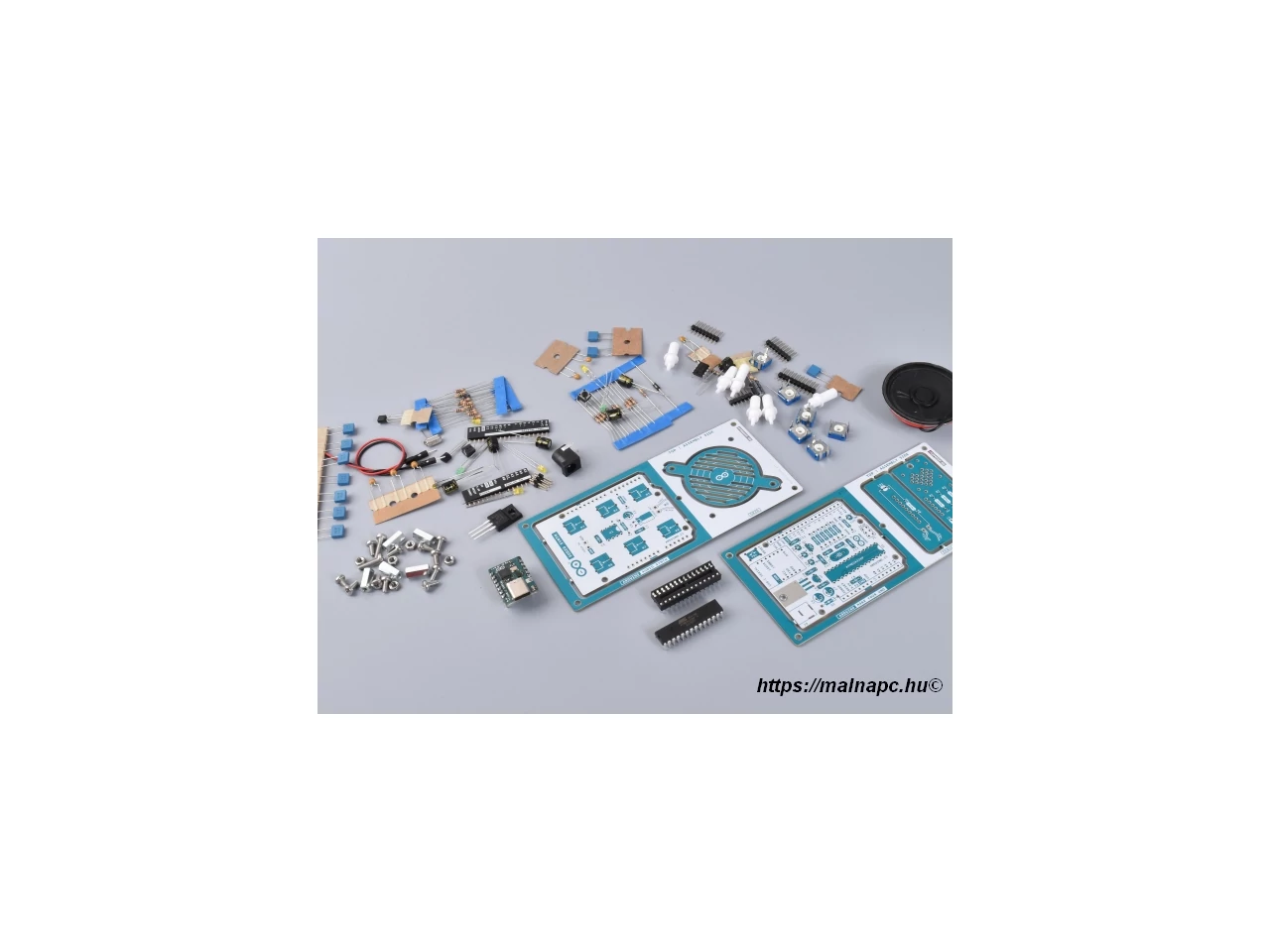

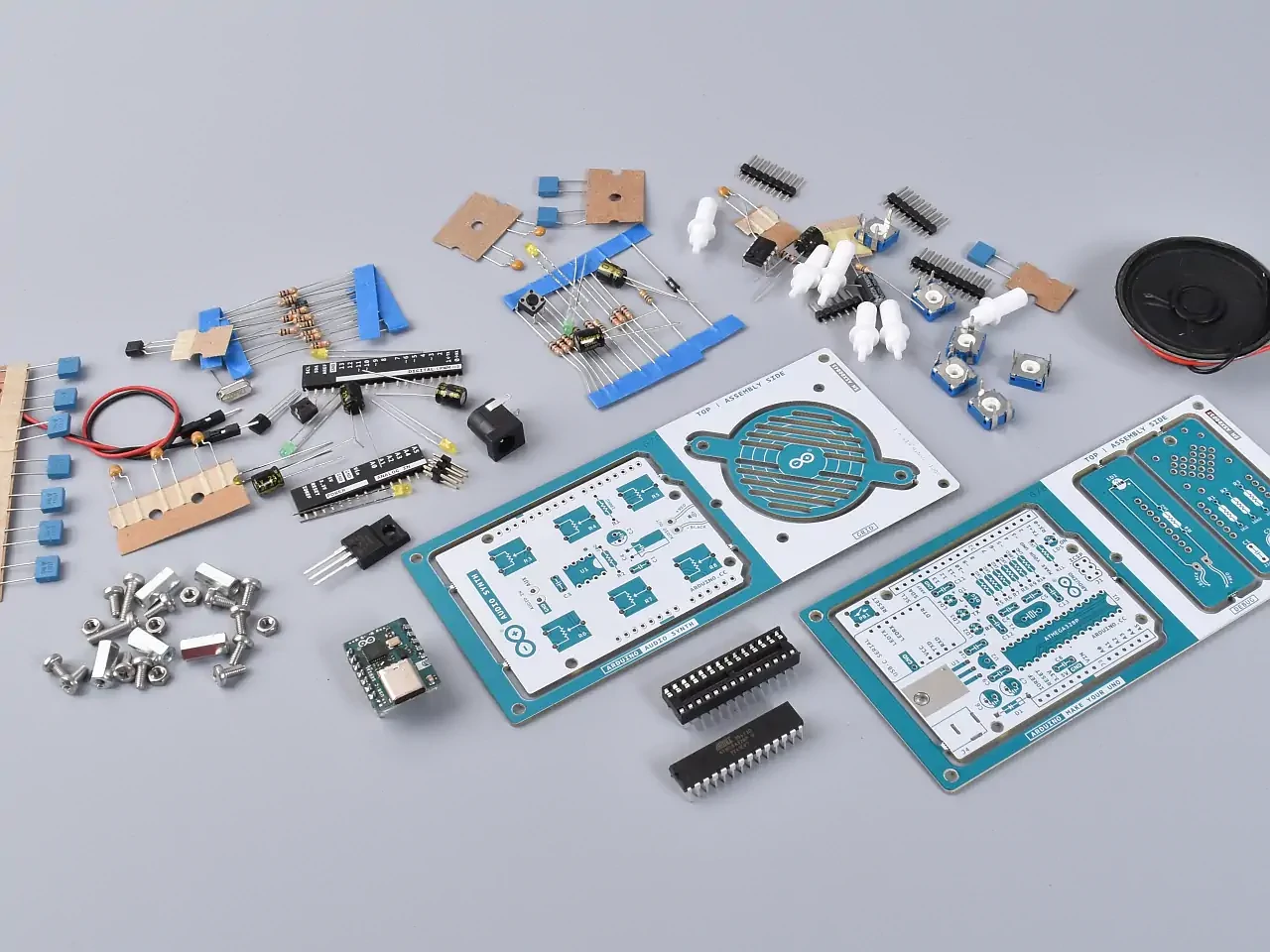

A csomag tartalma

• Arduino Make Your UNO

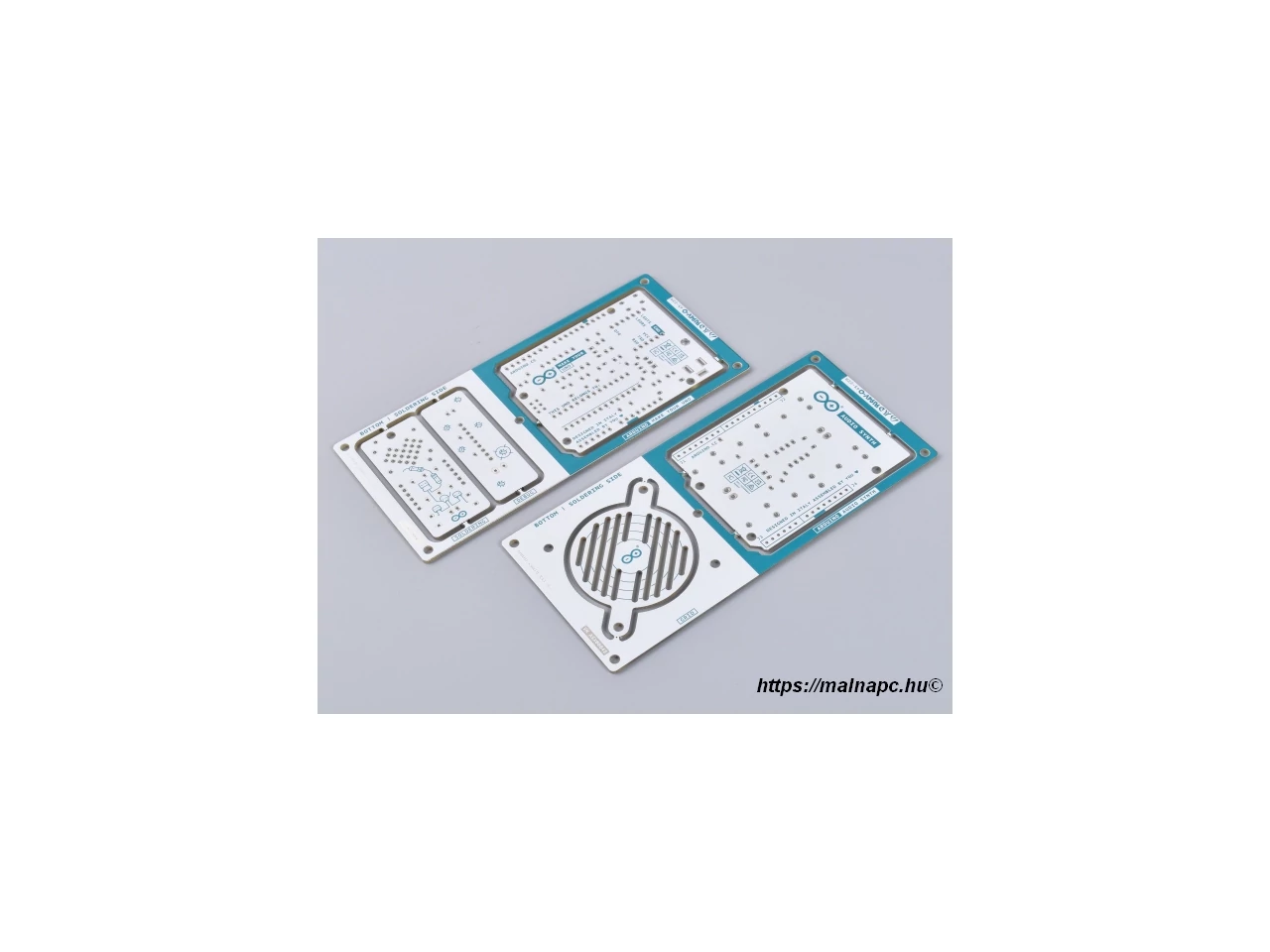

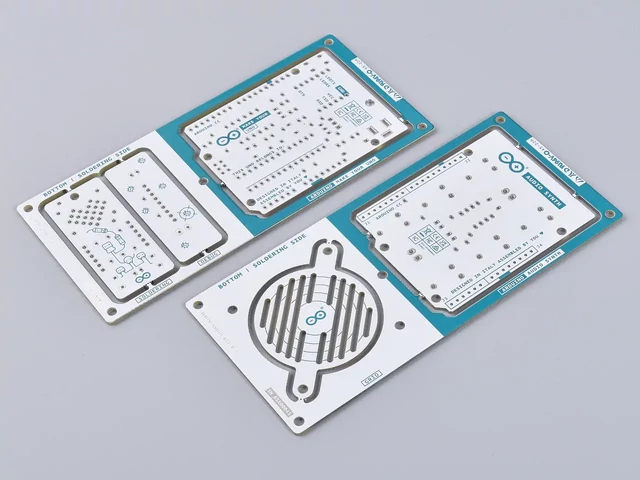

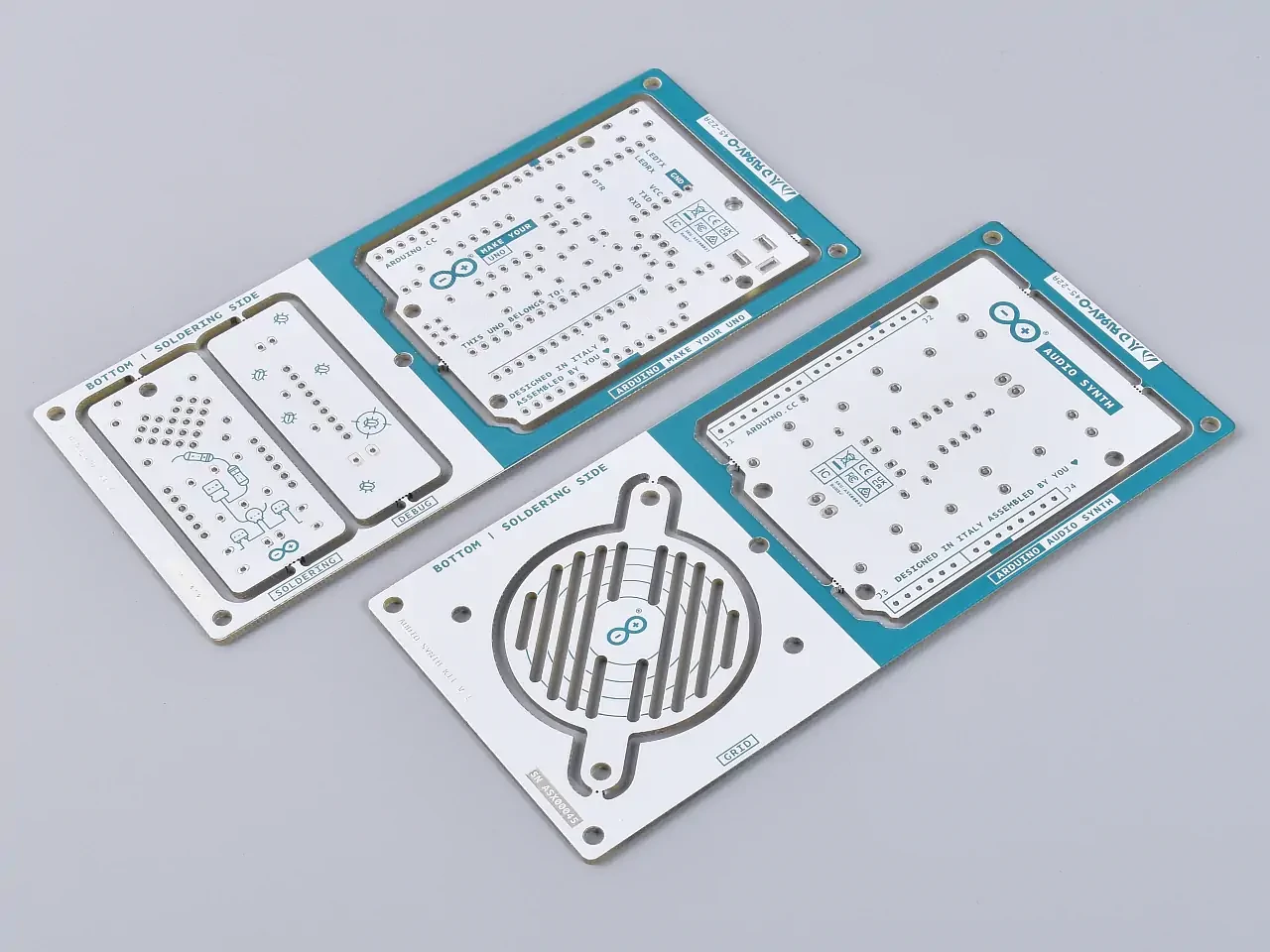

  • 1 × Make Your UNO nyomtatott áramkör (PCB)
  • 1 × USB-C soros adapter panel
  • 7 × Ellenállás (1 kΩ)
  • 2 × Ellenállás (10 kΩ)
  • 2 × Ellenállás (1 MΩ)
  • 1 × Dióda (1N4007)
  • 1 × 16 MHz kvarc rezonátor
  • 4 × Sárga LED
  • 1 × Zöld LED
  • 1 × Nyomógomb
  • 1 × MOSFET tranzisztor
  • 1 × LDO (3.3 V)
  • 1 × LDO (5 V)
  • 3 × Kerámia kondenzátor (22 pF)
  • 3 × Elektrolit kondenzátor (47 µF)
  • 7 × Poliészter kondenzátor (100 nF)
  • 1 × Foglalat az ATmega328P mikrokontrollerhez
  • 2 × I/O csatlakozó
  • 1 × 6 pines tüskesor
  • 1 × Tápcsatlakozó (barrel jack)
  • 1 × ATmega328P mikrokontroller
• Arduino Audio Synth
  • 1 × Audio Synth nyomtatott áramkör (PCB)
  • 1 × Ellenállás (100 kΩ)
  • 1 × Ellenállás (10 Ω)
  • 1 × Audio erősítő (LM386)
  • 1 × Kerámia kondenzátor (47 nF)
  • 1 × Elektrolit kondenzátor (47 µF)
  • 1 × Elektrolit kondenzátor (220 µF)
  • 1 × Poliészter kondenzátor (100 nF)
  • 4 × Tüskesor csatlakozó
  • 6 × Potméter (10 kΩ) műanyag gombokkal
• Tartalék alkatrészek
  • 2 × Elektrolit kondenzátor (47 µF)
  • 2 × Poliészter kondenzátor (100 nF)
  • 2 × Kerámia kondenzátor (22 pF)
  • 1 × Nyomógomb
  • 1 × Sárga LED
  • 1 × Zöld LED
• Mechanikai elemek
  • 5 × Távtartó (12 mm)
  • 11 × Távtartó (6 mm)
  • 5 × Anyacsavar
  • 2 × Csavar (12 mm)

*A készlet nem tartalmaz forrasztópákát és forrasztóónt.*
