ADC Pi Plus Kit

Ár:
9.990 Ft (7.866 Ft + ÁFA)
Átlagos értékelés: Nem értékelt
Elérhetőség: Megszűnt
Raktáron = azonnal szállítható!
Saját raktár Megszűnt
Raktáron = azonnal szállítható!
Gyártónál Megszűnt
Raktáron = azonnal szállítható!
Cikkszám 37004
1 munkanapos szállítási idő webshop raktárról
INGYENES kiszállítás minden 50 000 Ft feletti rendelésre
A hely, ahol a tanulás buli!

MálnaSuli

A MálnaSuli a mi virtuális iskolánk, ahol szakmai titkokat osztunk meg veled. Termékeinkhez kapcsolódó oktatási anyagokon és alkalmazási példákon keresztül játszva juthatsz SW és HW ismeretekhez. Sőt, a nálunk vásárolt eszközök felhasználásához igénybe vehető mérnökeink és tanáraink segítsége is.

Leírás

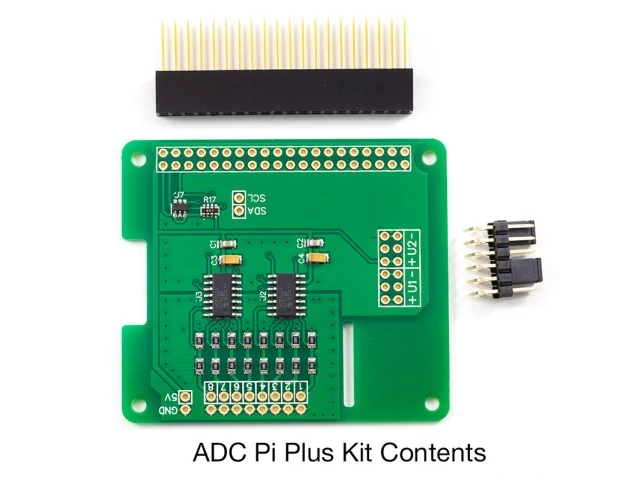

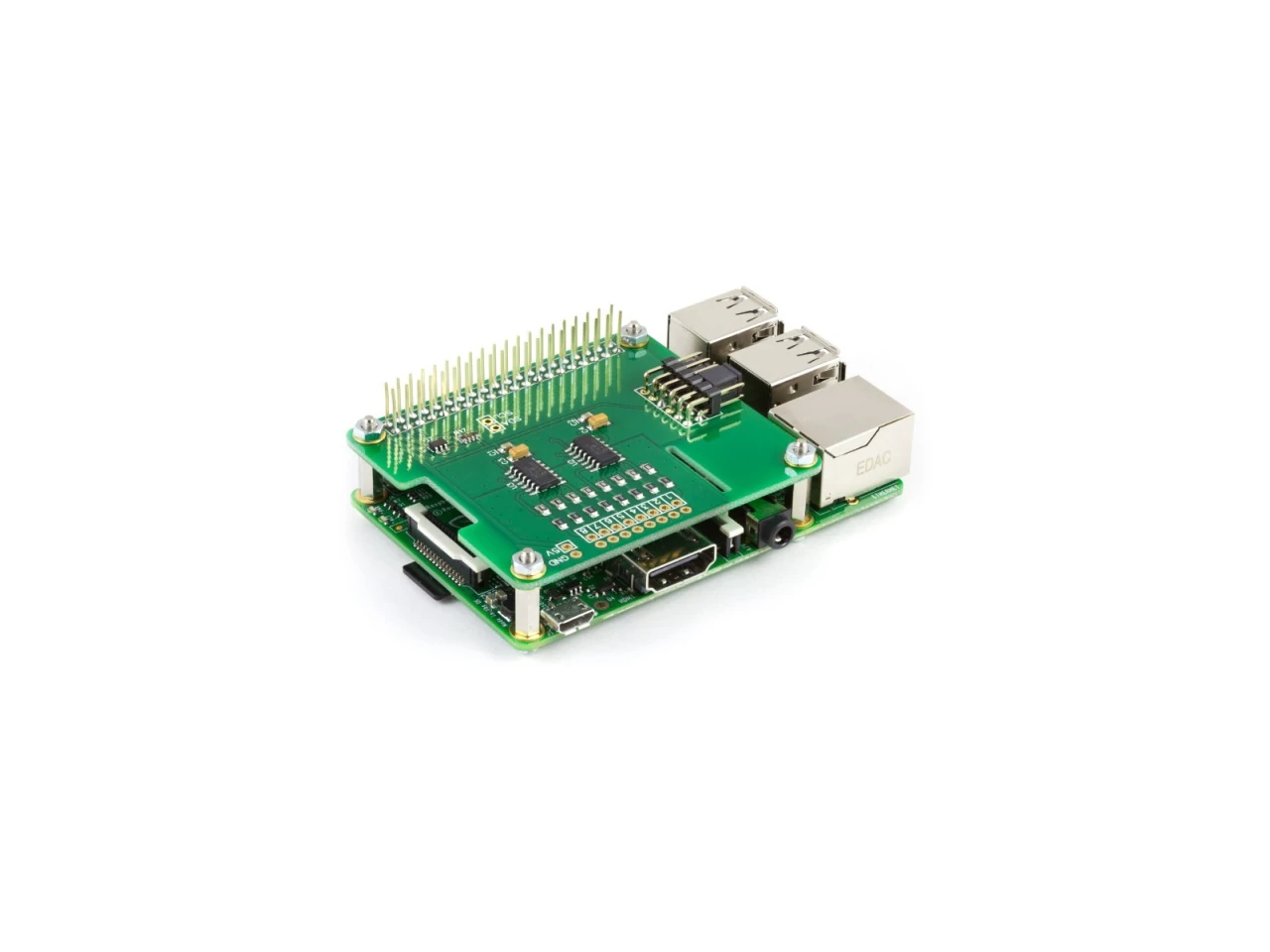

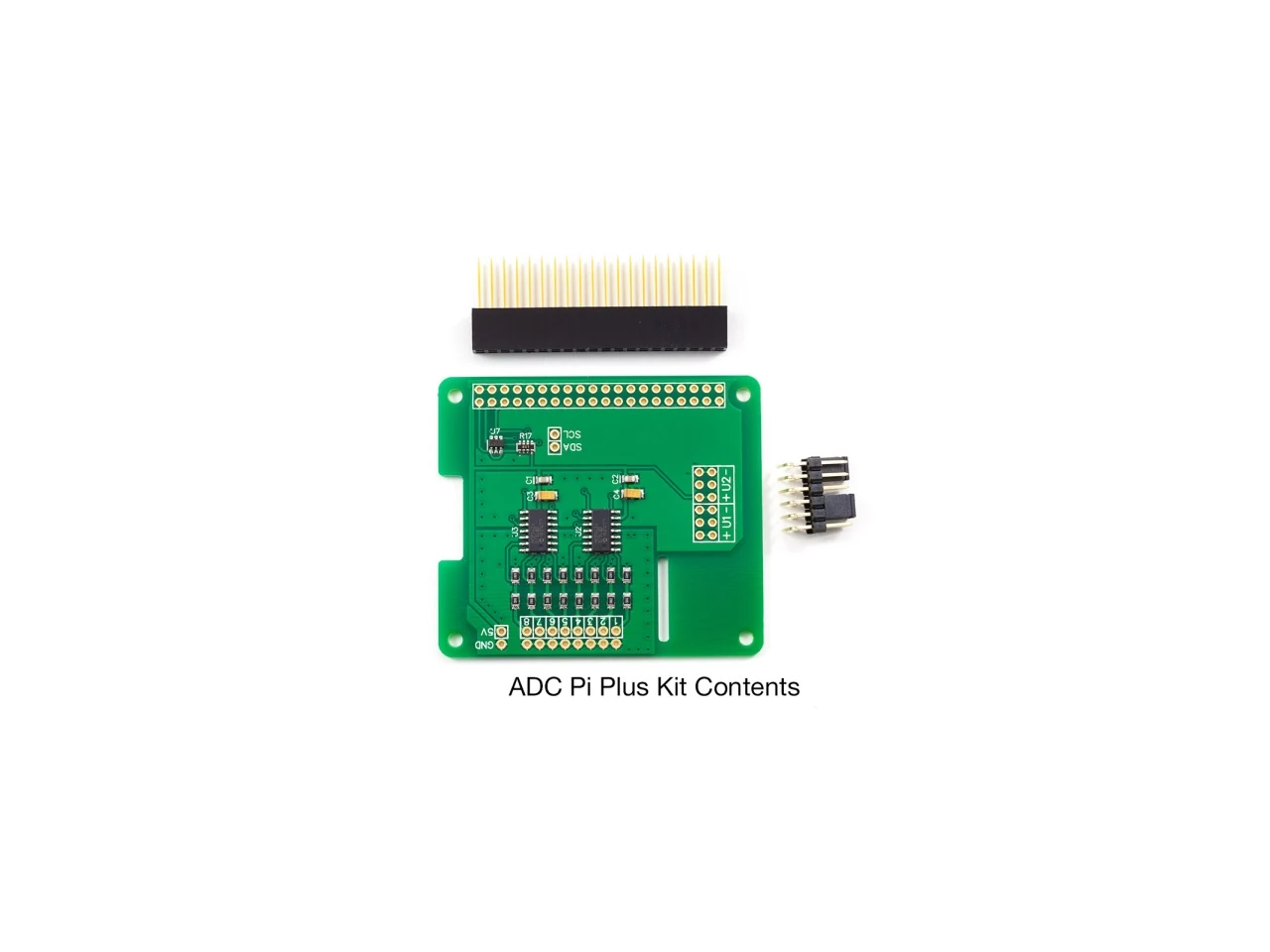

Az ADC Pi Plusz egy a Raspberry Pi modell B + alaplapokhoz illeszkedő 8 csatornás, egyenként 17 bites analóg-digitális átalakító panel. Alapja két Microchip MCP3424 A/D konverter, melyek egyenként 4 analóg bemenet tartalmaznak. Az MCP3424 egy delta-szigma A/D átalakító, alacsony zajszintű differenciál bemenettel.

Jellemzők

  • 8db 17bites 0-5V jelszintű bemenet
  • Vezérlés a Raspberry Pi I2C porton keresztül
  • Akár 4db ADC Pi egyidejű alkalmazása egyetlen Raspberry Pi-hoz
  • Jumperrel választható I2C címek
  • Bufferelt 5V I2C port
  • Microchip MCP3424-es átalakító áramkörök
  • 2.048V-os referencia feszültség a paneleken (pontosság ? 0,05%, Drift: 15 ppm / ° C)
  • Integrált programozható erősítésű erősítő (PGA): nyereség 1, 2, 4 vagy 8
  • Programozható adatsebesség: 3,75 SPS (17 bit);15 SPS (15 bit);60 SPS (13 bit);240 SPS (11 bit)
  • Egyszeri, vagy folyamatos konverzió

I2C Címválasztás:

Az MCP3424 analóg-digitális átalakító két 'adress select' lábának segítségével történik a címzés. A lábakra jumperek segítségével köthető a Vss ill. Vdd, vagy szabadon hagyhatóak. Ezen kombinációk 8 lehetséges I2C cím kiosztását teszik lehetővé minden chip számára, így akár 4 ADC Pi V2 panel köthető egyetlen Raspberry Pi+hoz.
Megjegyzés: Címválasztást mindig feszültség mentes állapotban kell végezni!
