A918 Kisméretű hajtóműves léptetőmotor 12V 32 steps 1/16

Ár:
2.250 Ft (1.772 Ft + ÁFA)
Átlagos értékelés: Nem értékelt
Gyártó Adafruit
Elérhetőség: 19 db raktáron
Raktáron = azonnal szállítható!
Saját raktár 19 db raktáron
Raktáron = azonnal szállítható!
Gyártónál Kifogyott
Raktáron = azonnal szállítható!
Cikkszám 47555
Menny.:db
1 munkanapos szállítási idő webshop raktárról
INGYENES kiszállítás minden 50 000 Ft feletti rendelésre
A hely, ahol a tanulás buli!

MálnaSuli

A MálnaSuli a mi virtuális iskolánk, ahol szakmai titkokat osztunk meg veled. Termékeinkhez kapcsolódó oktatási anyagokon és alkalmazási példákon keresztül játszva juthatsz SW és HW ismeretekhez. Sőt, a nálunk vásárolt eszközök felhasználásához igénybe vehető mérnökeink és tanáraink segítsége is.

Leírás

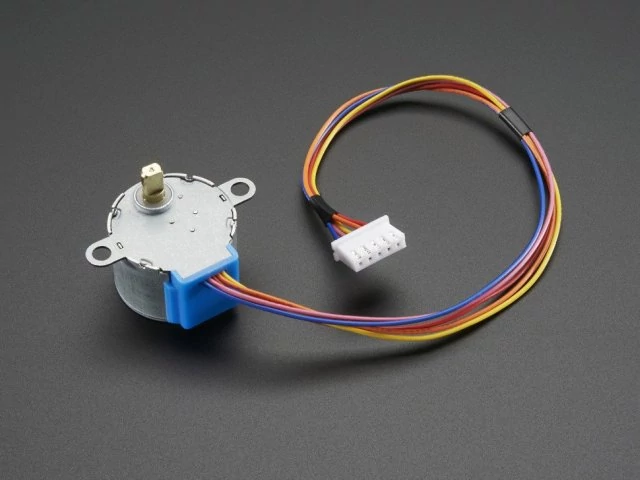

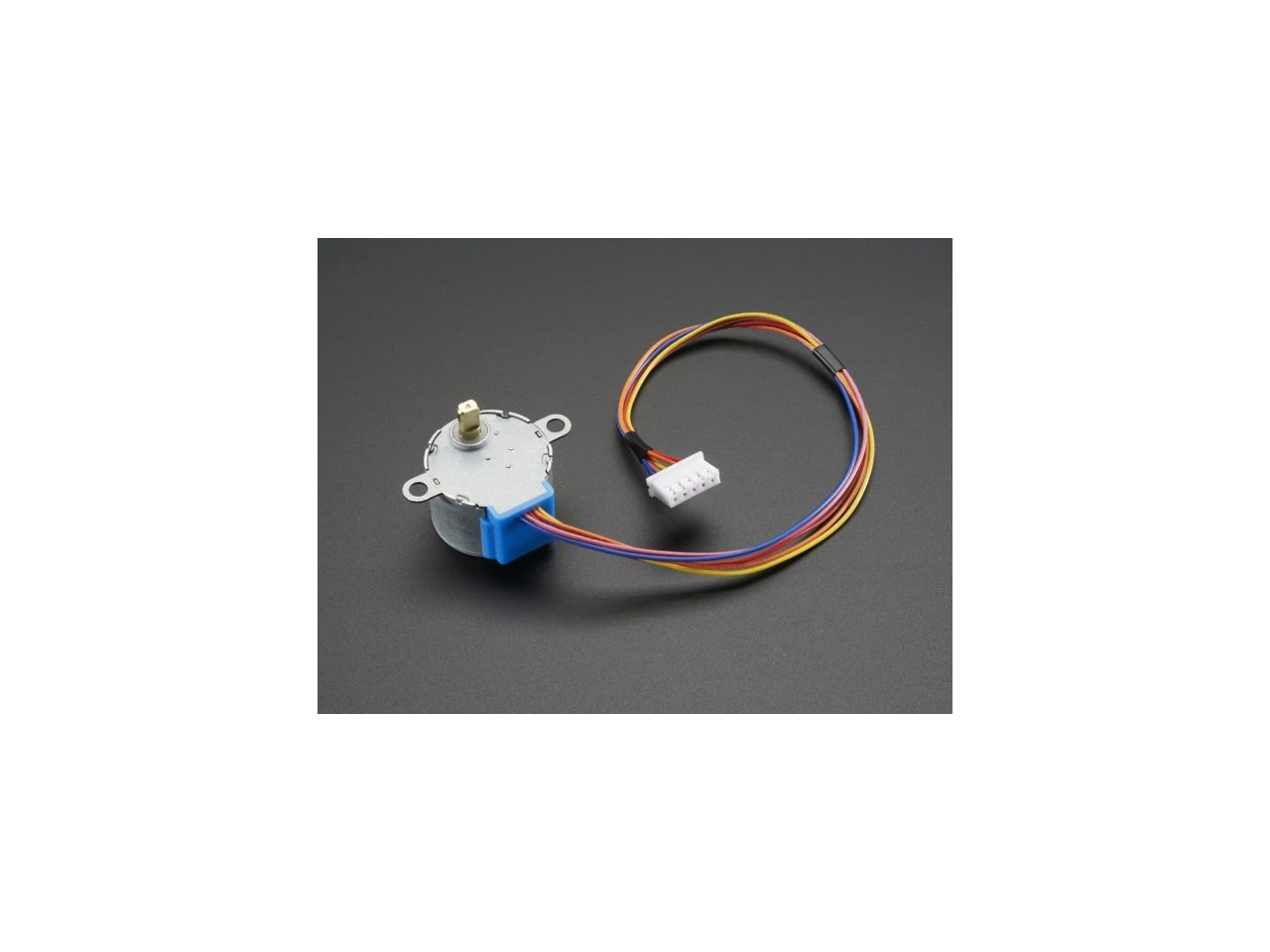

A918 léptetőmotor

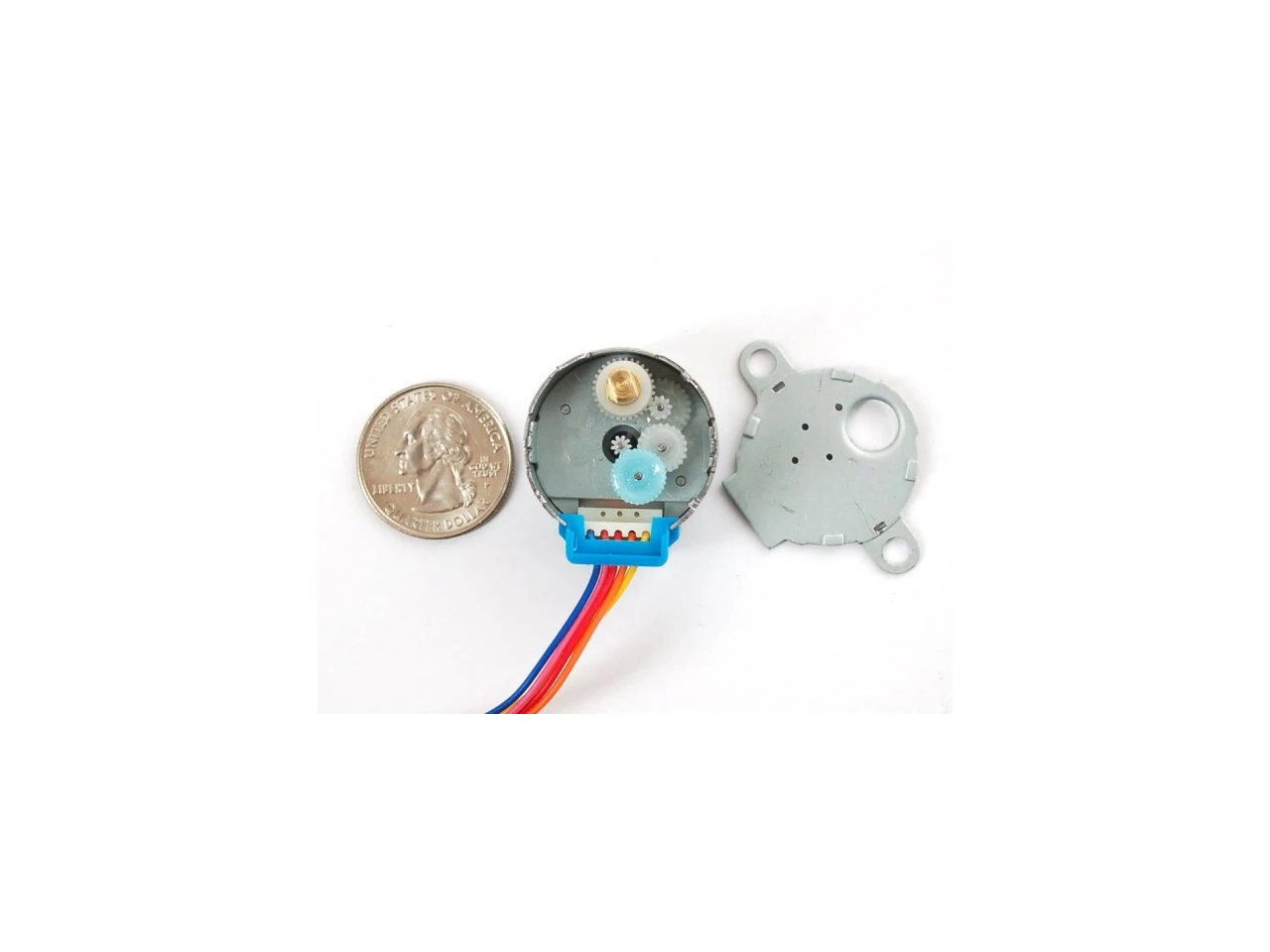

Az A918 kiváló bevezető szintű eszköz kisebb projektekhez illetve léptetőmotorokkal való kísérletezéshez. A beépített egypólusú motor rögzítőfuratokkal ellátott szerelőlapra van szerelve. A motor fordulatonként 32lépést (11,25 fok/lépés) tesz meg, a hajtóműházon belül pedig egy 1/16 áttételű fordulatszám csökkentő fogaskerék-pár helyezkedik el. (Egészen pontosan 1/16.032 de a legtöbb alkalmazás esetén az 1/16 megfelelő közelítés). Ez végeredményben 32*16,032 azaz 513 lépés/fordulat!

A tengely a végén lapított, így könnyen rögzíthetők rajta a különböző csatlakozó elemek. A motor kiváló kísérletező eszköz, és remekül illeszthető az Arduino Motorvezérlő panelhoz.

A fordulatszám csökkentő fogaskerék áttételnek vannak járulékos hatásai, amiket fontos figyelembe venni. Először is, a léptető motor tengelyét el tudjuk kézzel forgatni, de nem olyan finoman, mint a hajtómű nélküli változatét. Ezzel a megoldással nem használhatunk interleaved illetve mikrolépés vezérlést, helyette az egyszeres illetve dupla lépés használható. A nyomaték megfelelően nagy értékű, de a sebesség alacsonyabb, mint a hajtómű nélküli léptetőmotoroknál – maximálisan 80 RPM 12VDC feszültségnél, és 50 RPM körüli érték 9V DC esetén.

Az ARDUINO MOTOR SHILED használata esetén csatlakoztassuk a vörös vezetéket a GND (középső) csatlakozóhoz, a narancs és pink színű kábelt az egyes motor port-hoz (M1) a kék és sárga kábelt pedig a kettes port-hoz (M2)! A helyes kábelsorrend tehát: narancs-pink-red-blue-yellow. Ezt követően töltsük be azt a mintaprogramot, amit az Adafruit Motor Vezérlő könyvtárral egyszerre telepít az IDE környezet a számítógépre. A programban állítsuk be a megfelelő értékeket:

Adafruit_StepperMotor *myMotor = AFMS.getStepper(513,motornum)

illetve:

motor->setSpeed(5)

Arduino Stepper library

Technikai adatok:

  • unipoláris léptető, 0,1"-os 5 pines csatlakozóval
  • 513 lépés fordulatonként
  • 1/16.025-ös áttételezés
  • DC 5V – 12V-os ajánlott üzemi feszültség
  • tömeg: 37g
  • méretek: 28mm átmérő, 20mm-es magasság (nem tartalmazza a 9mm hosszú és 5mm átmérőjű tengelyt)
  • 23cm-es bekötő kábel
  • Tartónyomaték: 25Nmm (250 gramm*cm) 12VCD
  • tengely: 5mm-es átmérőjű kétoldalon lapított
