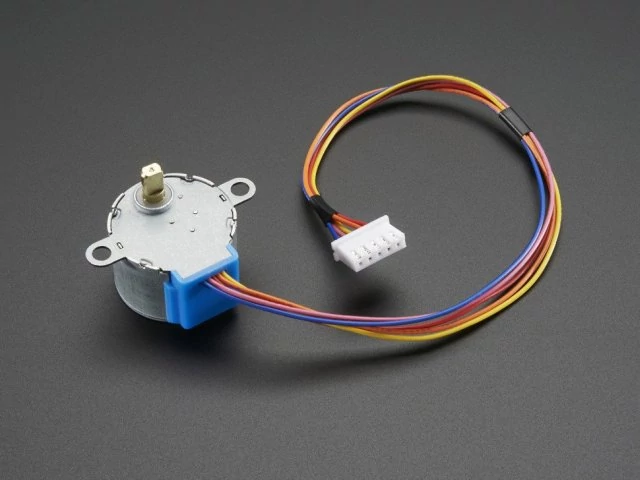

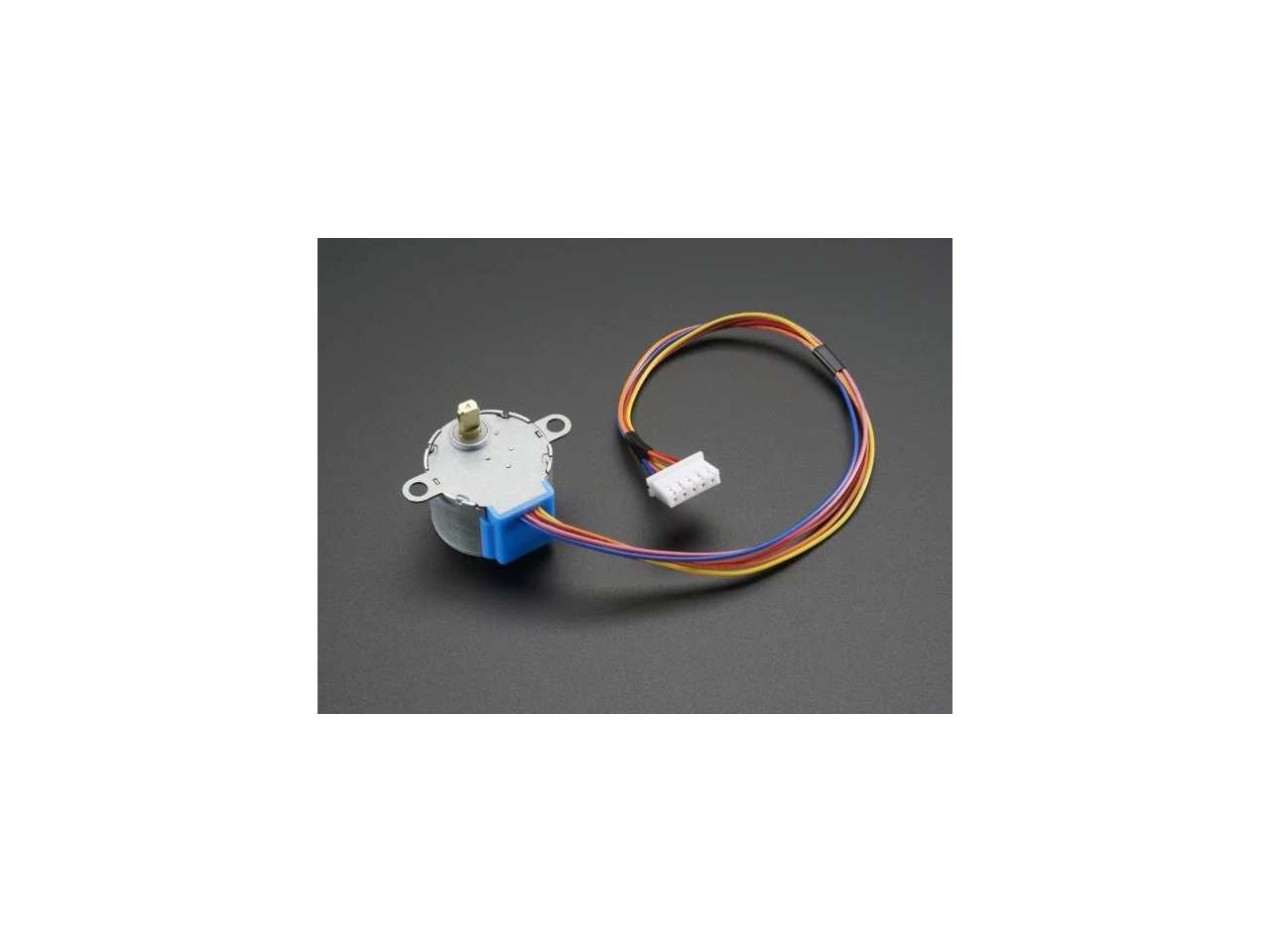

A858 Kisméretű hajtóműves léptetőmotor 5V 32 steps 1/16

A858 Kisméretű hajtóműves léptetőmotor 5V 32 steps 1/16

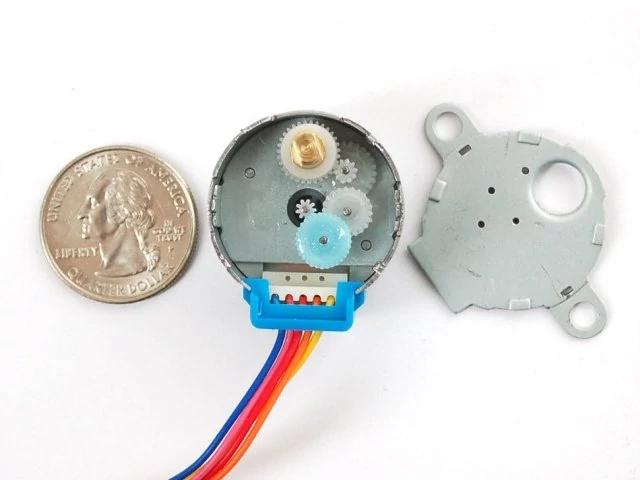

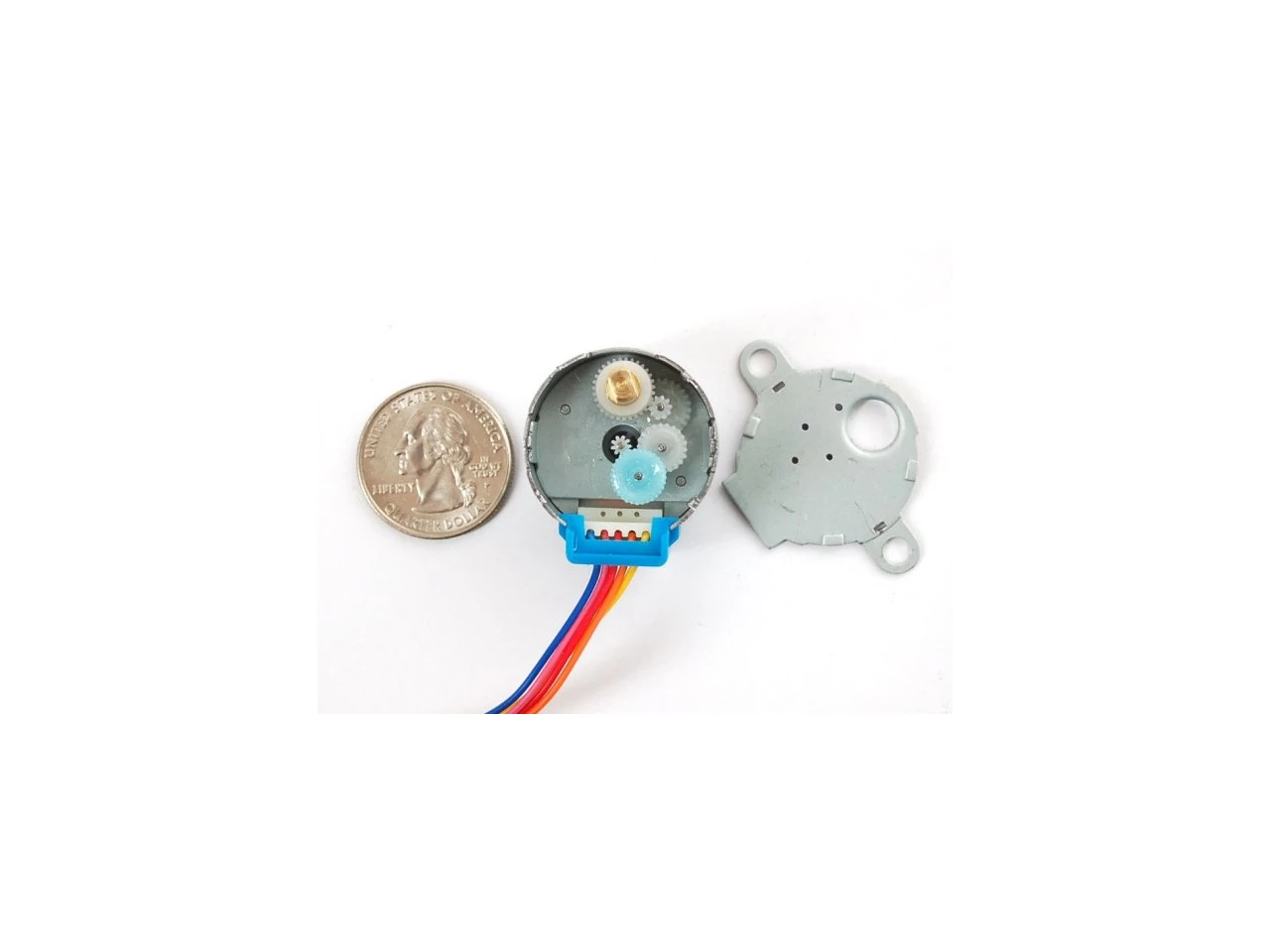

Az A858 kiváló bevezető szintű eszköz kisebb projektekhez illetve léptetőmotorokkal való kísérletezéshez. A beépített egypólusú motor rögzítőfuratokkal ellátott szerelőlapra van szerelve. A motor fordulatonként 32lépést (11,25 fok/lépés) tesz meg, a hajtóműházon belül pedig egy 1/16 áttételű fordulatszám csökkentő fogaskerék-pár helyezkedik el. (Egészen pontosan 1/16.032 de a legtöbb alkalmazás esetén az 1/16 megfelelő közelítés). Ez végeredményben 32*16,032 azaz 513 lépés/fordulat!

A tengely a végén lapított, így könnyen rögzíthetők rajta a különböző csatlakozó elemek. A motor kiváló kísérletező eszköz, és remekül illeszthető az Arduino Motorvezérlő panelhoz.

A fordulatszám csökkentő fogaskerék áttételnek vannak járulékos hatásai, amiket fontos figyelembe venni. Először is, a léptetőmotor tengelyét el tudjuk kézzel forgatni, de nem olyan finoman, mint a hajtómű nélküli változatét. Ezzel a megoldással nem használhatunk interleaved illetve mikrolépés vezérlést, helyette az egyszeres illetve dupla lépés használható. A nyomaték megfelelően nagy értékű, de a sebesség alacsonyabb, mint a hajtómű nélküli léptetőmotoroknál – maximálisan 50 RPM 9VDC feszültségnél, ami kicsit magasabb, mint az üzemi feszültség. 5V feszültségnél a fordulat 25 RPM körüli érték.

Az ARDUINO MOTOR SHILED használata esetén csatlakoztassuk a vörös vezetéket a GND (középső) csatlakozóhoz, a narancs és pink színű kábelt az egyes motor port-hoz (M1) a kék és sárga kábelt pedig a kettes port-hoz (M2)! A helyes kábelsorrend tehát: narancs-pink-red-blue-yellow. Ezt követően töltsük be azt a mintaprogramot, amit az Adafruit Motor Vezérlő könyvtárral egyszerre telepít az IDE környezet a számítógépre. A programban állítsuk be a megfelelő értékeket:

Adafruit_StepperMotor *myMotor = AFMS.getStepper(513,motornum)

illetve:

motor->setSpeed(5)

Technikai adatok:

• unipoláris léptető, 0,1"-os 5 pines csatlakozóval
• 513 lépés fordulatonként
• 1/16.032-es áttételezés
• DC 5V-os ajánlott üzemi feszültség
• tömeg: 37g
• méretek: 28mm átmérő, 20mm-es magasság a 9mm hosszú és 5mm átmérőjű tengely nélkül
• 23cm-es bekötő kábel
• Tartónyomaték: 15Nmm (150 gramm*cm)
• tengely: 5mm-es átmérőjű kétoldalon lapított
• tekercsek ellenállása kb. 42 ohm

Adatlap frissítve 2019.06.07
