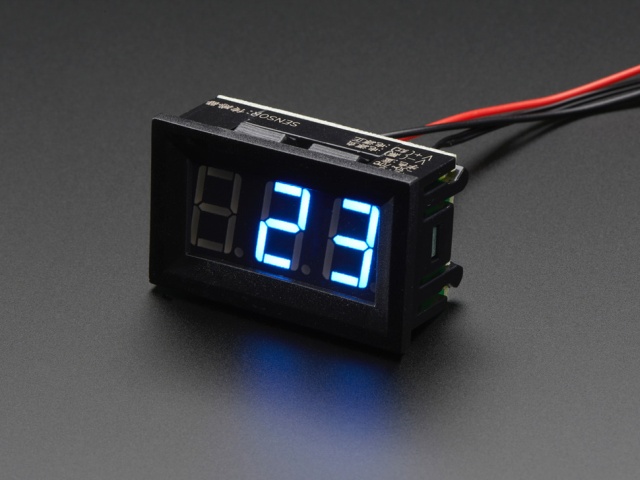

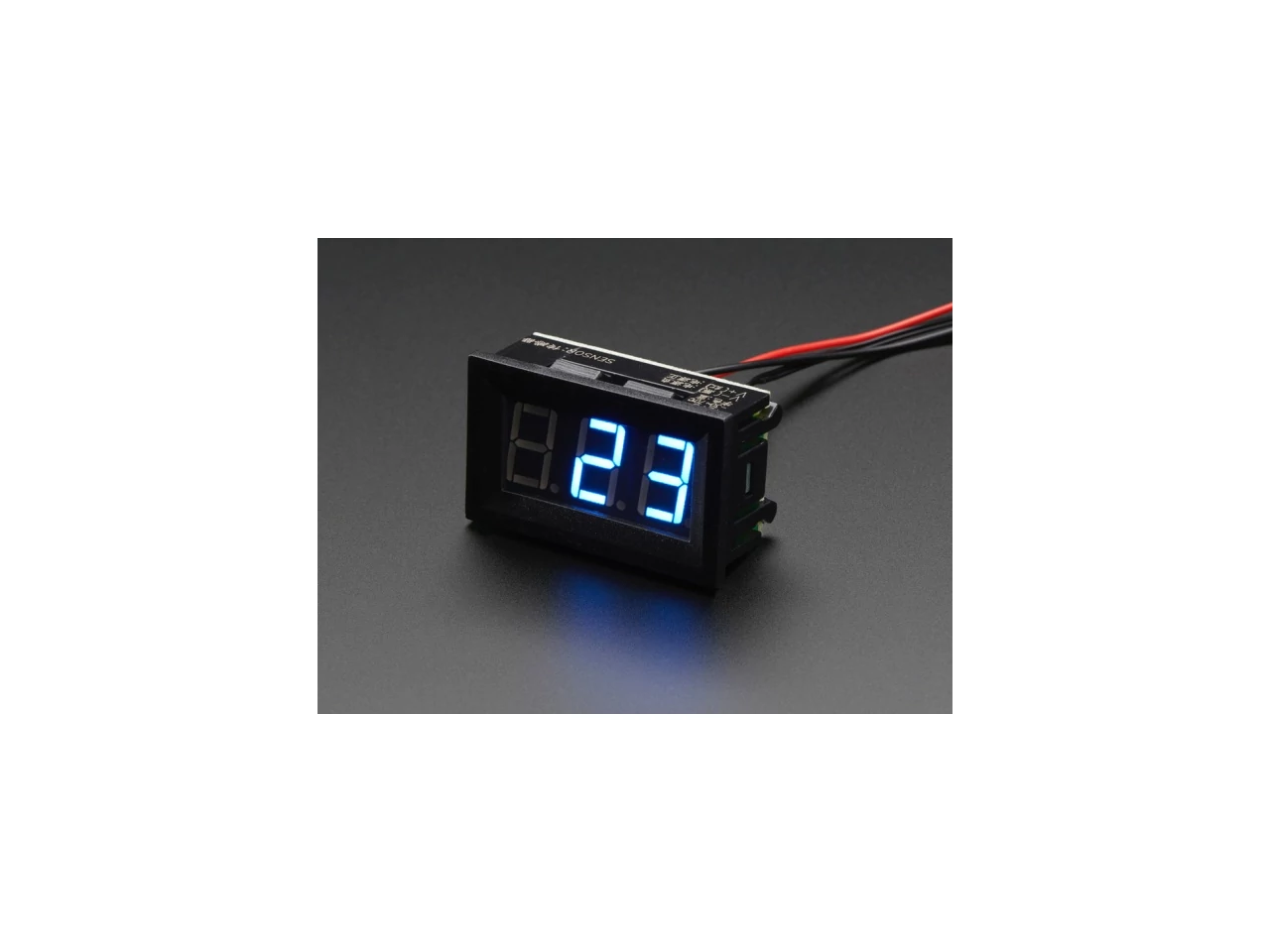

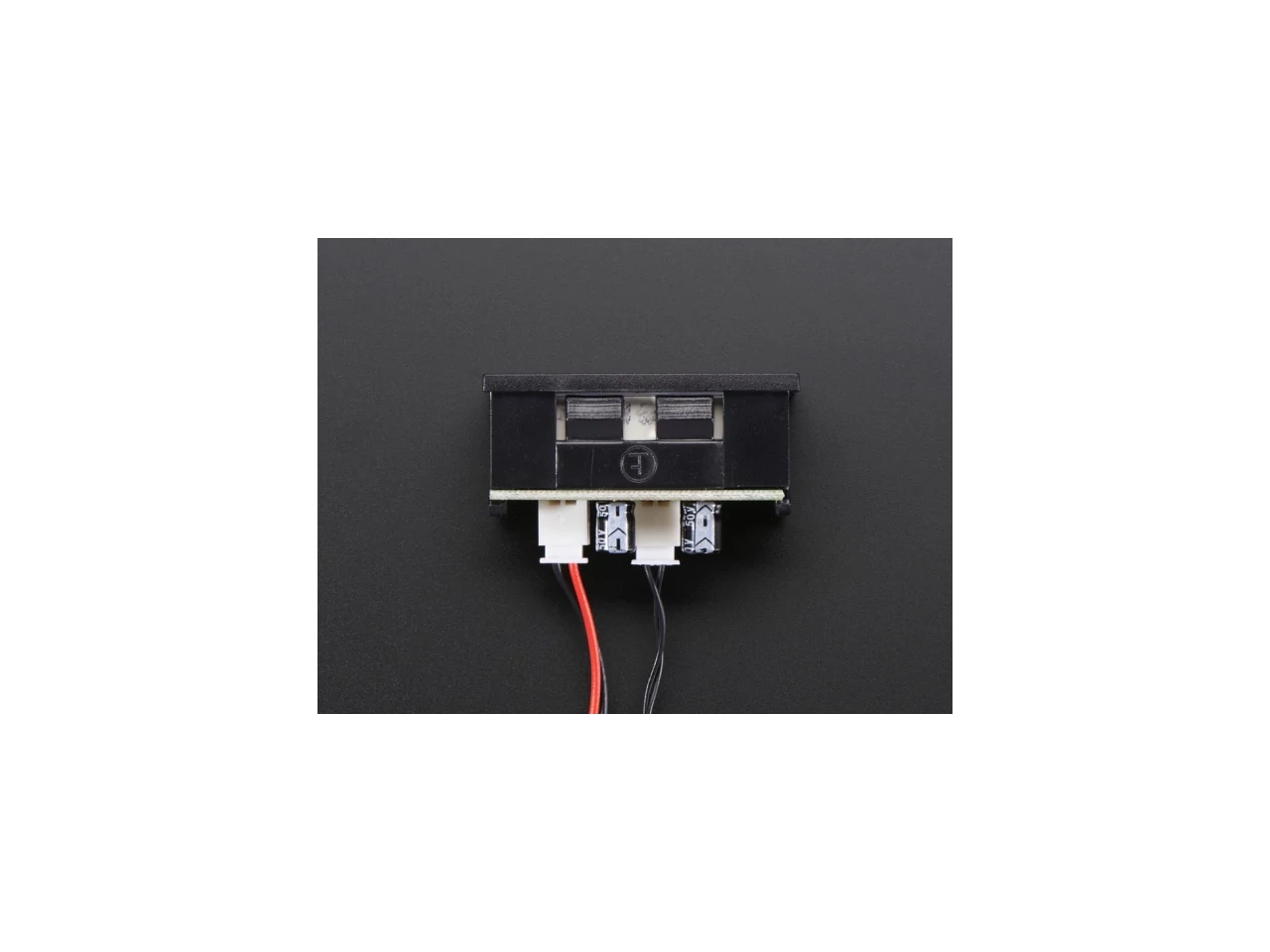

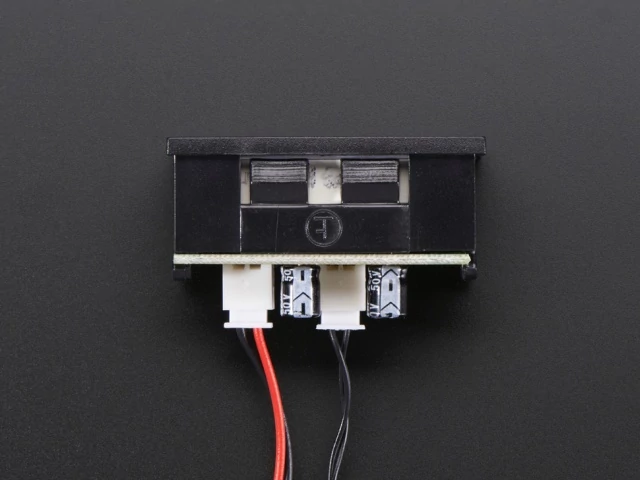

A576 Mini hőmérsékletmérő panel -30 - +70 °C

A576 Hőmérséklet mérő panel / -30^oC - +70^oC

Rakj egy hőmérőt, minden egyes sarokba, ezzel a remek kis panellel. A panel a hozzá rögzített 1%-os, vízálló termisztor által mért hőmérsékletet írja ki Celsius fokban értve. Működéséhez egyenfeszültségre van szüksége, ami 4.5V és 30V között kell, legyen. Rendelkezik beépített, fordított polaritásvédelemmel, abban az esetben, ha véletlenül felcserélnéd a tápkábeleket.

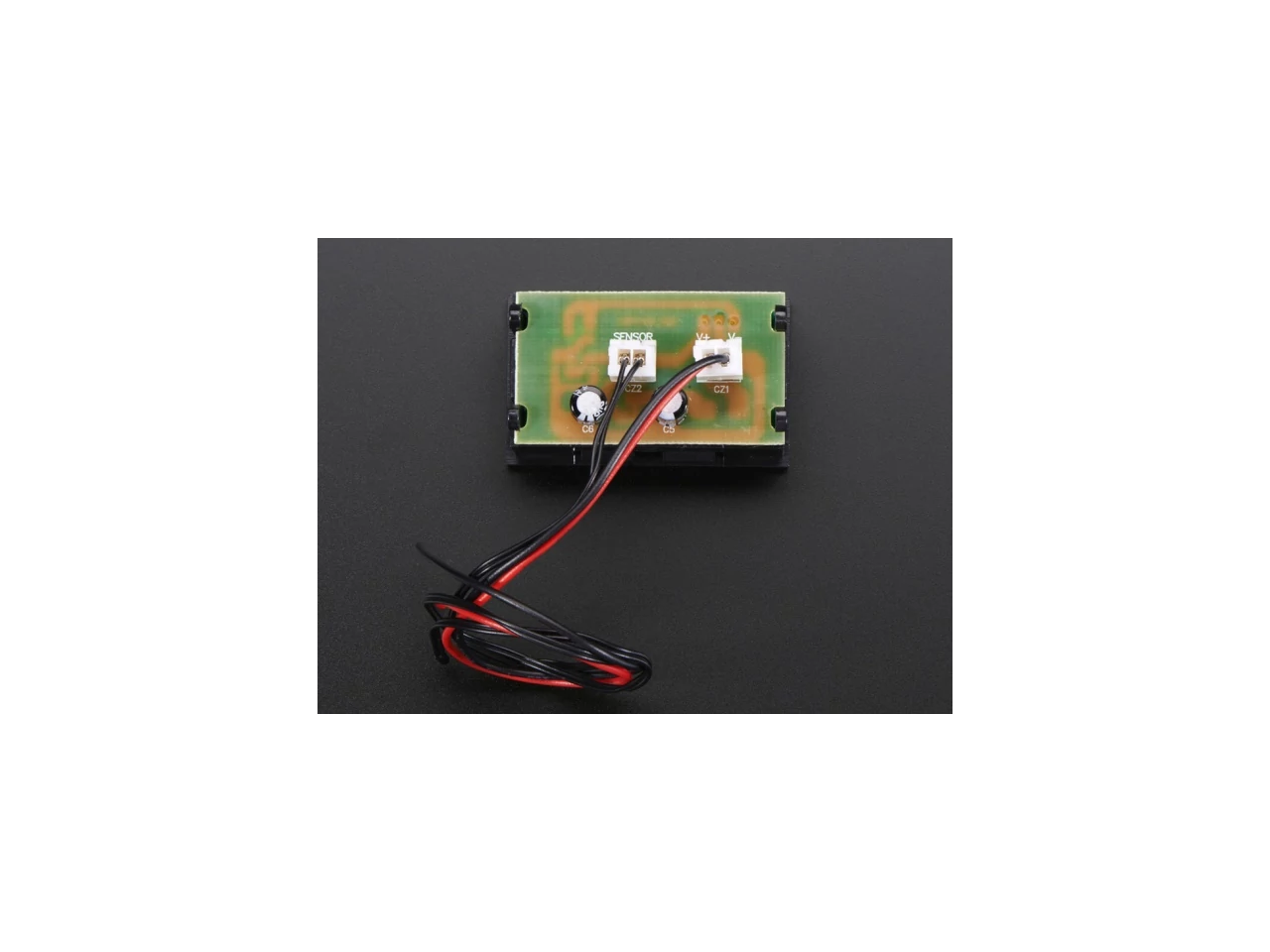

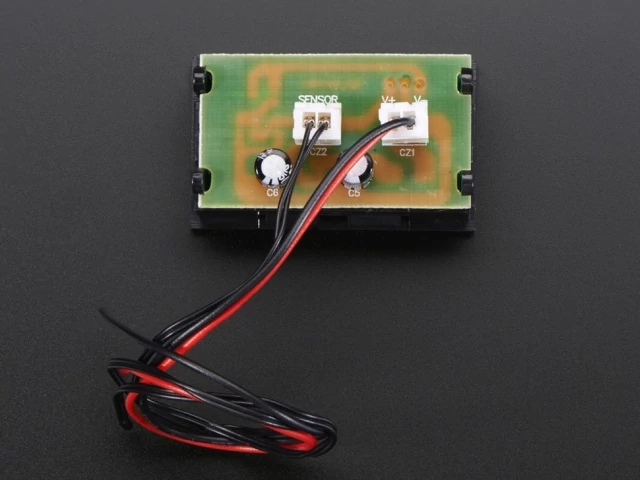

Használatához egyszerűen csak kösd a vörös vezetéket egy pozitív áramellátáshoz, a feketét pedig a földhöz. Ezután rögzítsd a termisztor végét bármihez, aminek a hőmérsékletére kíváncsi vagy, vagy hagyd szimplán szabadon, ha a környezet hőmérsékletét szeretnéd megmérni. A kijelző egy beépített mikrokontrollerrel rendelkezik, amely olvassa a termisztor által mutatott ellenállás értéket és az annak megfelelő hőmérsékletet jelzi ki. Az eszköz 1^oC-os pontossággal képes meghatározni a hőmérsékletet -30^oC és +70^oC között, amelyet aztán a 3 számos, 0.56"-os, 7 szegmenses panelen jelez ki. A szerkezet 3-4mA-t fogyaszt, hogy működtetni tudja a mikrokontrollert és a kijelzőt. A LED kijelző élénk kék színű, amely véleményünk szerint az egyik legjobban olvasható. Ha burkolatot szeretnél készíteni a panel számára, mindössze egy 45.5mm x 26.5mm-es téglalapra lesz szükséged.

Fontos, hogy a mérő csak Celsius fokban képes kiírni a mért hőmérsékletet és nem is módosítható úgy, hogy Fahrenheit fokban írja ki és nem is kínálunk olyan verziót.

Technikai adatok

• Méret: 48mm x 29mm x 21mm
• Kijelző mérete: 14mm/0.56" magas, kék LED
• Panel kivágás mérete (borításhoz): 45.5mm x 26.5mm
• Tápkábel hossza: 15cm
• Termisztor hossza: 12cm
• Frissítési frekvencia: 2Hz
• Üzemi feszültség: 4.5V - 30V
• 0.1V-os pontosság
• 3-4mA-es fogyasztás
• Kék LED kijelző
• Beépített fordított polaritásvédelem
