A5475 Round High Force Sensitive Resistor (FSR) 1-100N

A5475 Round High Force Sensitive Resistor (FSR) 1-100N: Nyomásérzékeny ellenállás (FSR szenzor) 1-100N

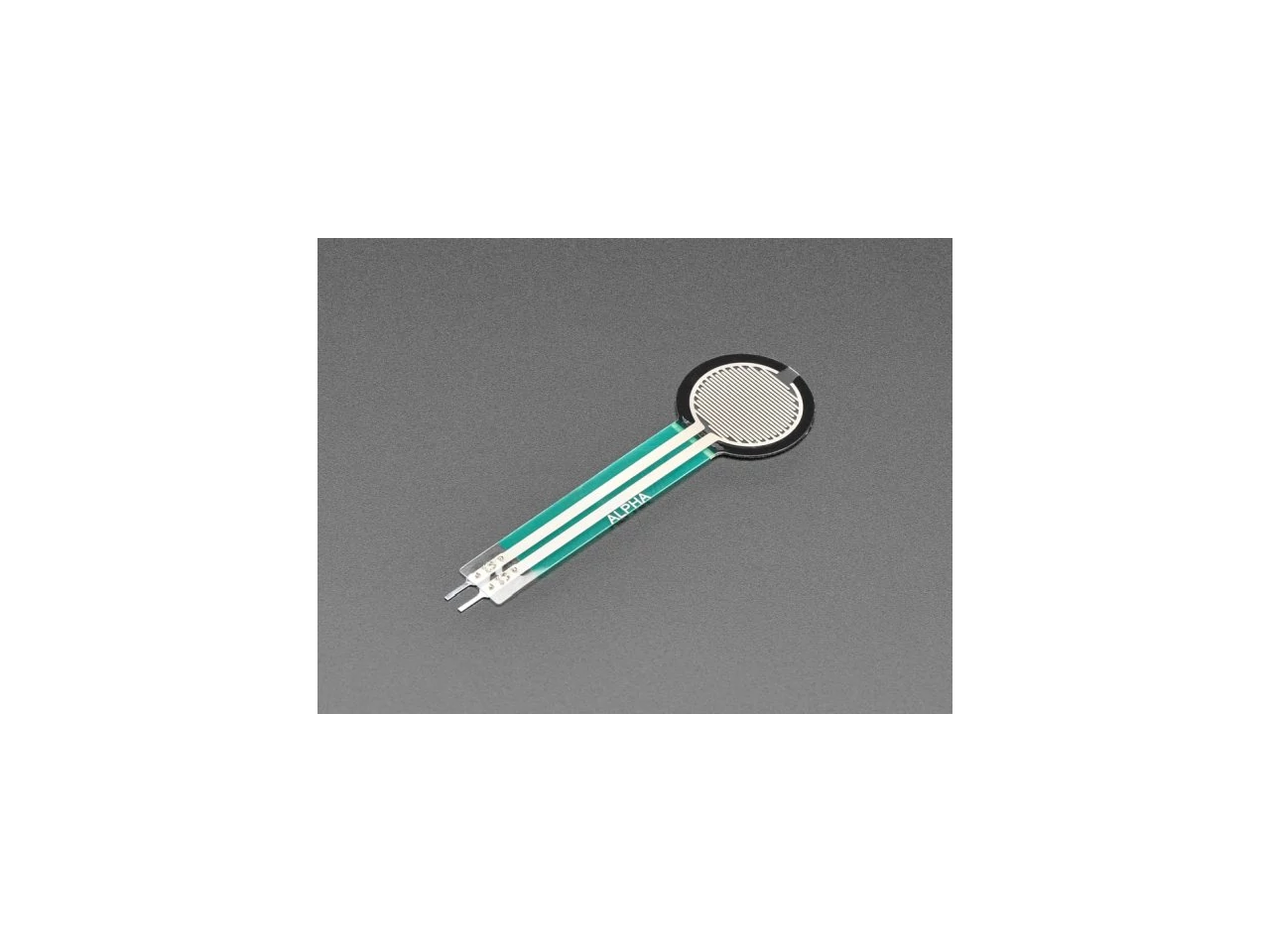

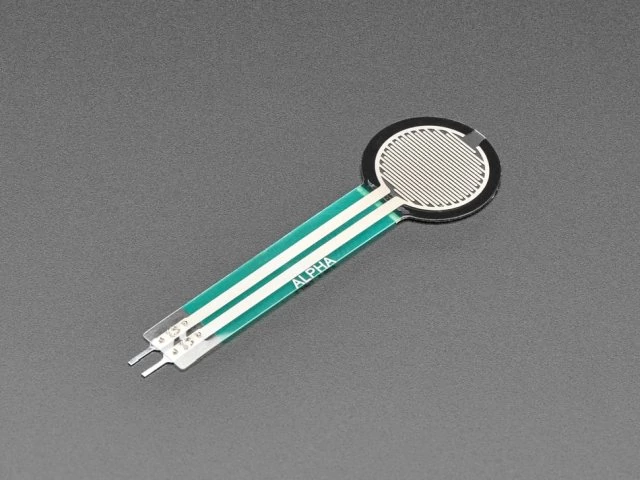

Az FSR-ek olyan eszközök, melyek képesek érzékelni a fizikai nyomást, szorítást, illetve súlyt. Ezen felül olcsók, és egyszerűen alkalmazhatóak. Ez az Alpha MF01A-N-221-A05 modell nagyon hasonlít a 10 newtonos változatra, de kevésbé érzékeny - ami azt jelenti, hogy nagyobb erő mérésére is alkalmas: akár 100 newtonig! Az érzékelő felülete itt is kb. 12,5 mm-es átmérőjű.

Az FSR-ek alapvetően olyan ellenállások, amely megváltoztatja értéküket (Ω-ban) attól függően, hogy mekkora a rájuk gyakorolt nyomás nagysága. Habár ezek az érzékelők meglehetősen olcsóak és könnyen kezelhetőek, de a pontosság nem az erényük. Még azonos típusú szenzorok között is igen magas, akár 10%-os is lehet az eltérés, tehát mikor FSR-ekkel dolgozol, az általuk kapott értékeket tekintsd csak tájékoztató jellegűeknek. Ugyan képesek tömeg mérésére is, de pontatlanságukból adódóan mégsem jó ötlet velük meghatározni, hogy pontosan hány kiló is van rajtuk.

Az FSR-ek műanyagból készülnek és a csatlakozó felületüket egy igen finom anyag alkotja. A legjobb módja egy áramkörbe kötésüknek, ha szimplán bedugjuk őket egy forrasztás nélküli próbapanelbe, vagy ha kis rugós sorkapcsot használunk hozzájuk (a sima, rugólap nélküli csavar elszakíthatja a felületet). Esetleg a krokodil csatlakozó/csipesz is jó megoldás lehet hozzájuk. Ugyan elvileg van lehetőség forrasztással is megoldani a bekötést, de ha rossz minőségű a forrasztó anyag, vagy nem vagyunk elég gyorsak, akkor nagyon könnyen elolvadhat a műanyag és ezzel már tönkre is tettük az FSR-t! Tehát a forrasztással csak abban az esetben próbálkozz, ha tényleg biztos vagy a dolgodban és megvannak a megfelelő eszközeid, illetve képességeid hozzá!

Tutorial videókért, kábelezési diagrammokért, példa kódokért, illetve projekt ötletekért keresd fel az FSR tutorial oldalát!

műszaki adatai

• Hosszúság: 60,4mm
• Szélesség: 18,33mm
• Vastagság: 0.56mm
• Tömeg: 0.9g
• Mérési tartomány: 30g～1000g (0.3N～10N)
• Mérési felbontás: folyamatos (analóg a kimenet)
• Kikapcsolt / terhelés nélküli ellenállás: >20MΩ
• Ismételt mérés pontossága ugyanazon szenzor esetében 2%
• Ismételt mérés pontossága szérián belül 10%
• Válaszidő: <1ms
• Élettartam: > 5 millió mérési ciklus (hiba nélkül)
• Üzemi hőmérséklet: -30°C - +85°C

Datasheet
