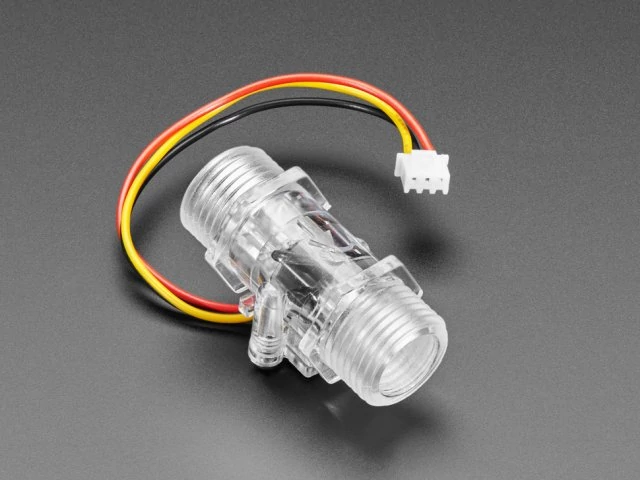

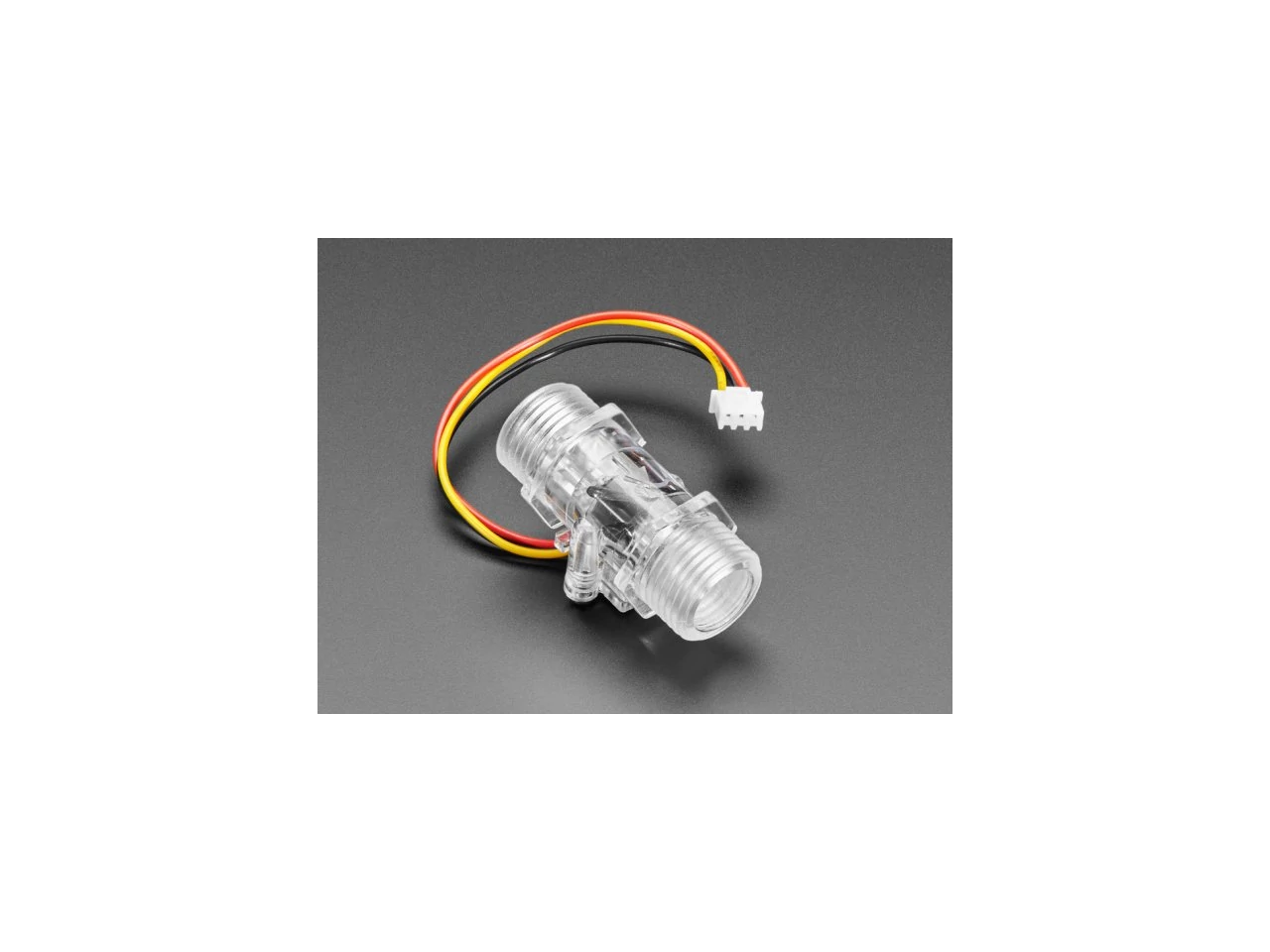

A5066 Clear Turbine Water Flow Sensor with 3-pin JST

A5066 Clear Turbine Water Flow Sensor with 3-pin JST

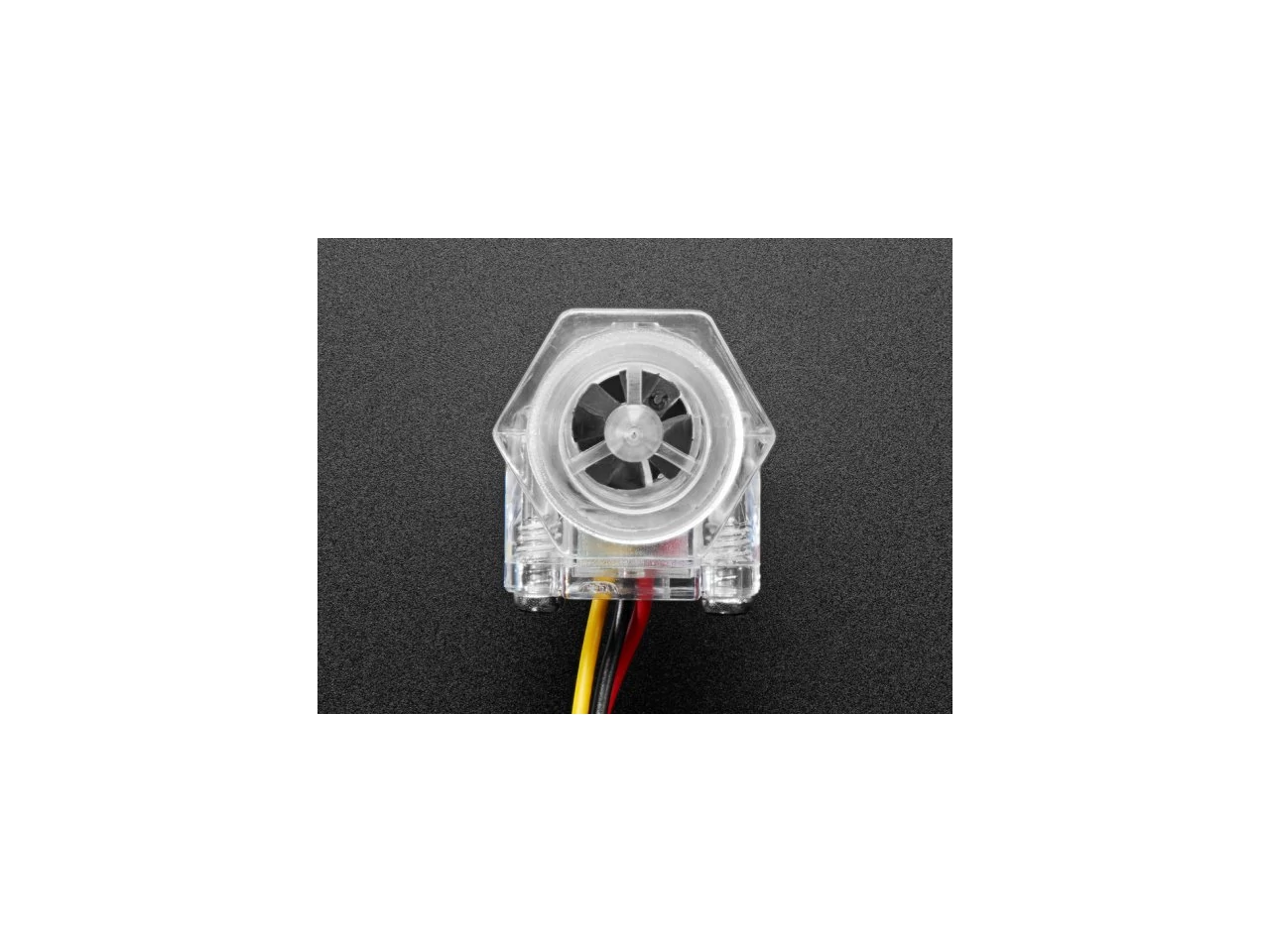

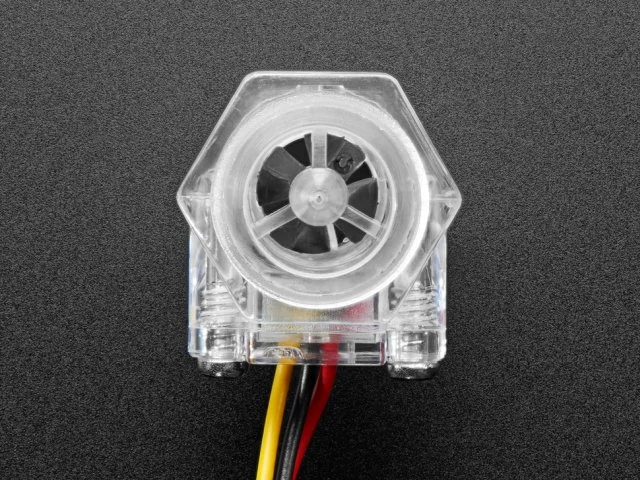

Mérje a folyadék/víz áramlását a napenergia, a számítógép hűtése vagy a kertészeti projekthez ezzel a praktikus, teljesen átlátszó műanyag testtel rendelkező alapáramlásmérővel. Ez az érzékelő a vízvezetékkel egy vonalban helyezkedik el, és egy tűkerék-érzékelőt használ annak mérésére, hogy mennyi folyadék haladt át rajta. A tűkerékhez egy kis mágnes van rögzítve, és a műanyag cső másik oldalán egy Hall-effektusú mágneses érzékelő található, amely képes mérni, hogy a tűkerék hány fordulatot tett a műanyag falon keresztül. Ez a módszer lehetővé teszi, hogy az érzékelő biztonságban és szárazon maradjon.

Az érzékelő JST PH 2 mm-es osztású csatlakozóval és három vezetékkel rendelkezik: piros (5-15 VDC), fekete (föld) és sárga (Hall-effekt impulzus kimenet). Az érzékelő kimenetéről érkező impulzusok számolásával könnyen nyomon követheti a folyadék mozgását: minden egyes impulzus körülbelül 2,25 milliliter. Vegye figyelembe, hogy ez nem egy precíziós érzékelő, és az impulzusszám az áramlási sebességtől, a folyadéknyomástól és az érzékelő tájolásától függően kissé változik. A készüléket 1 és 30 liter/perc közötti mennyiségre tervezték. Gondos kalibrálást igényel, ha 10%-nál jobb pontosságra van szükség. Alapvető mérési feladatokra azonban kiválóan alkalmas!

Technikai adatok:

• 22AWG kábelek
• Működési feszültség: feszültség: DC 5V és 15V között
• Áramfelvétel: 15mA (DC 5V-on)
• Áramlási sebesség-tartomány: 1~30L/min
• Áramlási impulzus: Frekvencia (Hz) = (5.0*Q) ±3%, ahol Q=L/Min.
• Max: <80 C fok
• Max: <120 C fok
• Működési páratartalom: 35%～90% RH
• Max: <1.75MPa
• Tárolási hőmérséklet: -25～+80 C-fok
• Tárolási páratartalom: 25%～95% RH

Diagram
