A324 léptetőmotor NEMA-17 size - 200 steps/rev. 12V 350mA

Ár:
5.900 Ft (4.646 Ft + ÁFA)
Átlagos értékelés: Nem értékelt
Gyártó Adafruit
Elérhetőség: 9 db raktáron
Raktáron = azonnal szállítható!
Saját raktár 9 db raktáron
Raktáron = azonnal szállítható!
Gyártónál Kifogyott
Raktáron = azonnal szállítható!
Cikkszám 47552
Menny.:db
1 munkanapos szállítási idő webshop raktárról
INGYENES kiszállítás minden 50 000 Ft feletti rendelésre
A hely, ahol a tanulás buli!

MálnaSuli

A MálnaSuli a mi virtuális iskolánk, ahol szakmai titkokat osztunk meg veled. Termékeinkhez kapcsolódó oktatási anyagokon és alkalmazási példákon keresztül játszva juthatsz SW és HW ismeretekhez. Sőt, a nálunk vásárolt eszközök felhasználásához igénybe vehető mérnökeink és tanáraink segítsége is.

Leírás

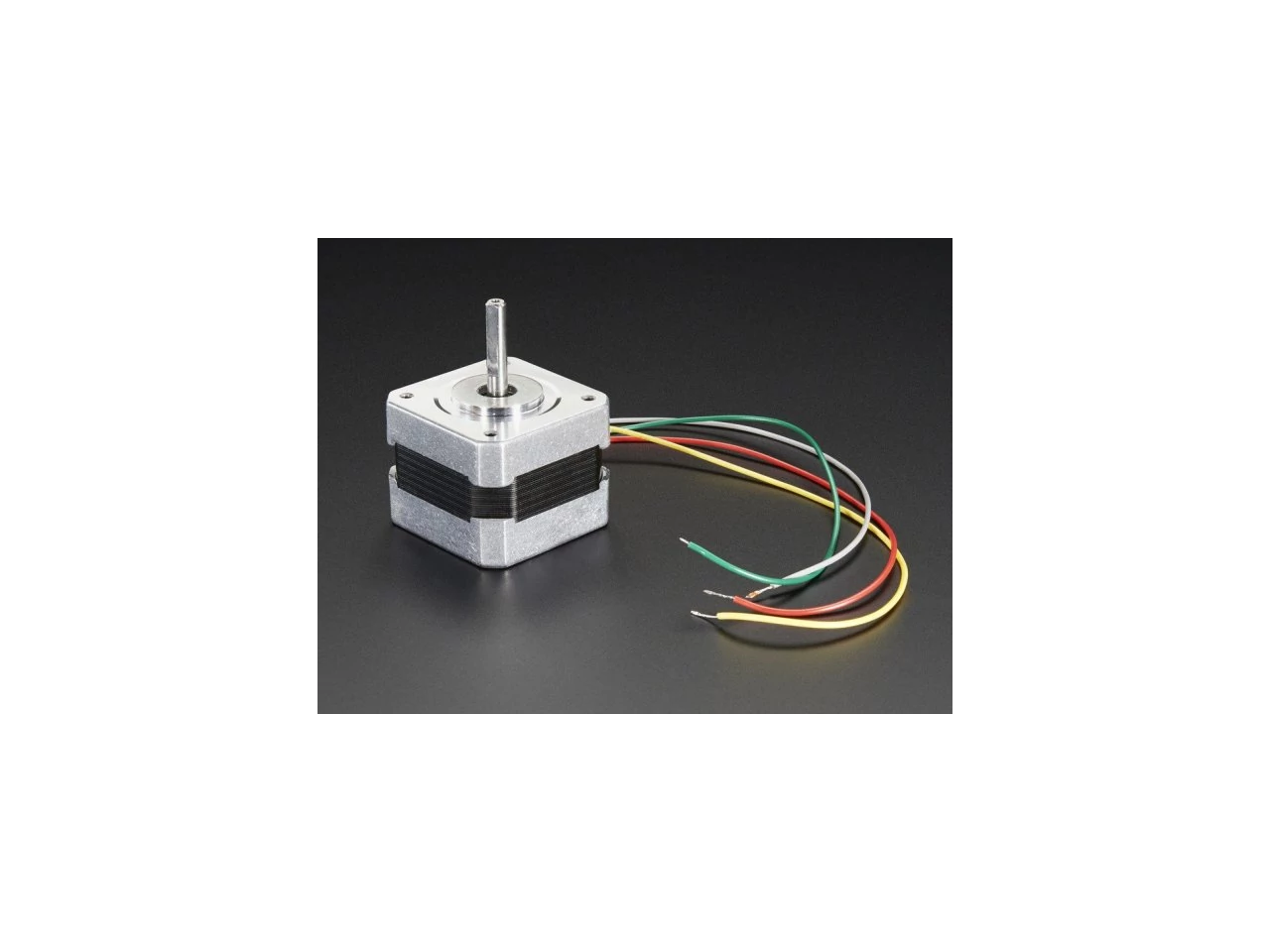

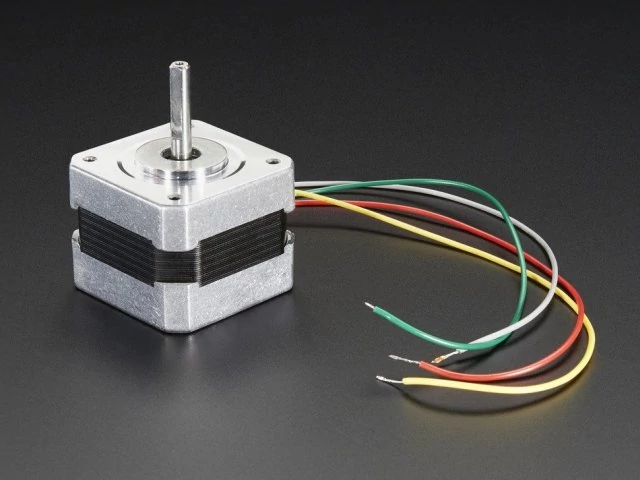

A324 NEMA-17 léptetőmotor

Ismertető:

Az A324 a minden robotikai igényt kielégítő léptető motor! Ez a négyvezetékes, 1,8 fok/lépés elfordulásra képes motor nagyon lágy mozgást és komoly nyomatékot biztosít. A motor maximális áramfelvétele 350mA, így gond nélkül működtethető az Arduino (vagy egyéb gyártmányú) motorvezérlő panelről, tápellátásához pedig elegendő egy fali adapter vagy egy akkumulátor.

A motor a könnyű szerelés érdekében fix bekötő vezetékekkel és megmunkált hajtótengellyel  rendelkezik.  A tesztelés során a motort  az Adafruit motorvezérlő panellel próbáltuk, a mért fordulatszám 50 RPM volt.

A motor vezetékeinek bekötési sorrendje: piros - sárga - GND kimarad - zöld, barna(szürke).

Technikai adatok:

  • 200 lépés / fordulat, 1,8 fok
  • tekercs: vörös és sárga vezetékpár
  • tekercs: zöld és barna / szürke vezetékpár
  • a kétpólusú stepper 2 teljes H-hidat igényel!
  • 42mm / 1,65 "négyzet alakú test
  • 31mm / 1,22 "négyzet alakú rögzítő furatok, 3 mm-es metrikus csavarok (M3)
  • 5 mm átmérőjű hajtótengely, 24 mm hosszú, megmunkált síkkal
  • 12V névleges feszültség (alacsonyabb feszültség mellett is működtethető, de a nyomaték csökken) 350 mA max áramfelvétel
  • 20 N * cm, 2 kg * cm tartó nyomaték
  • Tekercsenként 35 ohm

A motorról találsz példaprogramot a málnasuli oldalán
