A2471 HUZZAH ESP8266 Breakout

Adafruit 2471 HUZZAH ESP8266 Breakout

Adj internet csatlakozási lehetőséget a következő projektedhez, ezzel az apró, de nagyszerű WiFi mikrokontrollerrel és mindezt remek áron! Az Espressif ESP8266 típusú processzora egy 80MHz-es mikrokontroller, teljes front-end WiFi (kliens oldali és hozzáférési pont felöli), TCP/IP, valamint DNS támogatással. Annak ellenére, hogy ez a chip nagy népszerűségre tett szert, használata közel sem olyan egyszerű. A legtöbb alacsony árú modul nem támogatja a breadboardok használatát, nincs beépített 500mA-es 3.3V szabályozójuk és szint váltójuk sem, valamint nem rendelkeznek CE, vagy FCC tanúsítvánnyal. Egészen mostanáig!

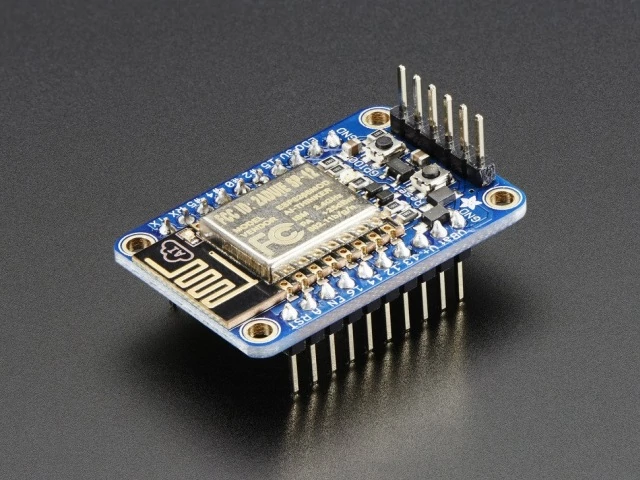

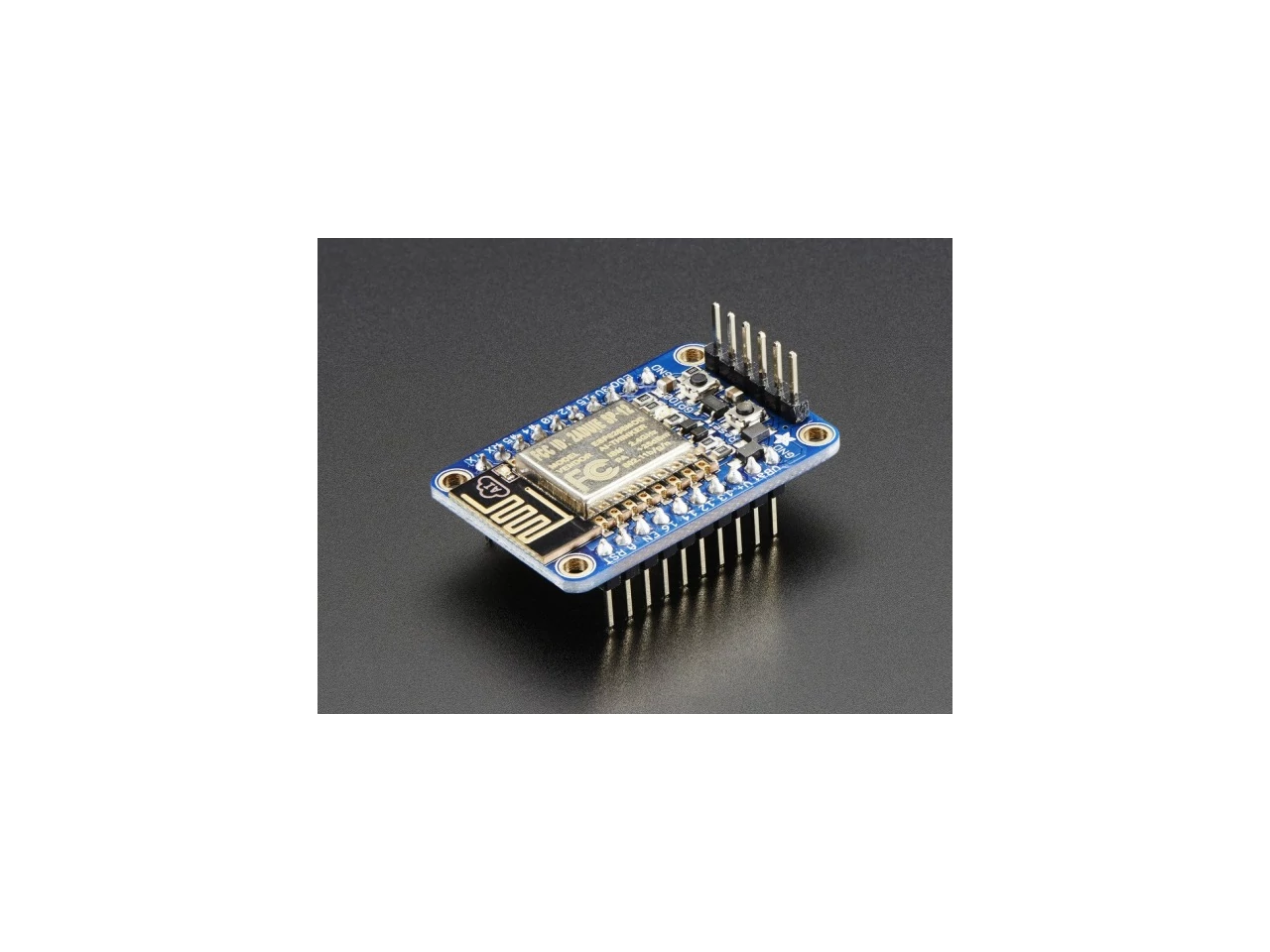

Az Adafruit HUZZAH ESP8266 chip azért lett megalkotva, hogy a vele való munka szuper könnyű legyen és legalább ugyanakkora élvezet. Fogtunk egy tanúsítvánnyal ellátott modult, amely számos tüskével és beépített antennával rendelkezik és ráforrasztottuk egy alaplapra. A következőket adtuk hozzá:

• Reset gomb
• Felhasználói gomb, amellyel a chip könnyen átkapcsolható bootloading módba
• Piros LED
• Szint váltó az UART-on és egy resetelő tüske
• 3V-os kimenet, 500mA-es szabályozó (az ESP8266 akár 250mA-t is fogyaszthat)
• Két darab dióda védelemmel ellátott áram bemenet (egy az USB kábelhez, egy a táphoz)

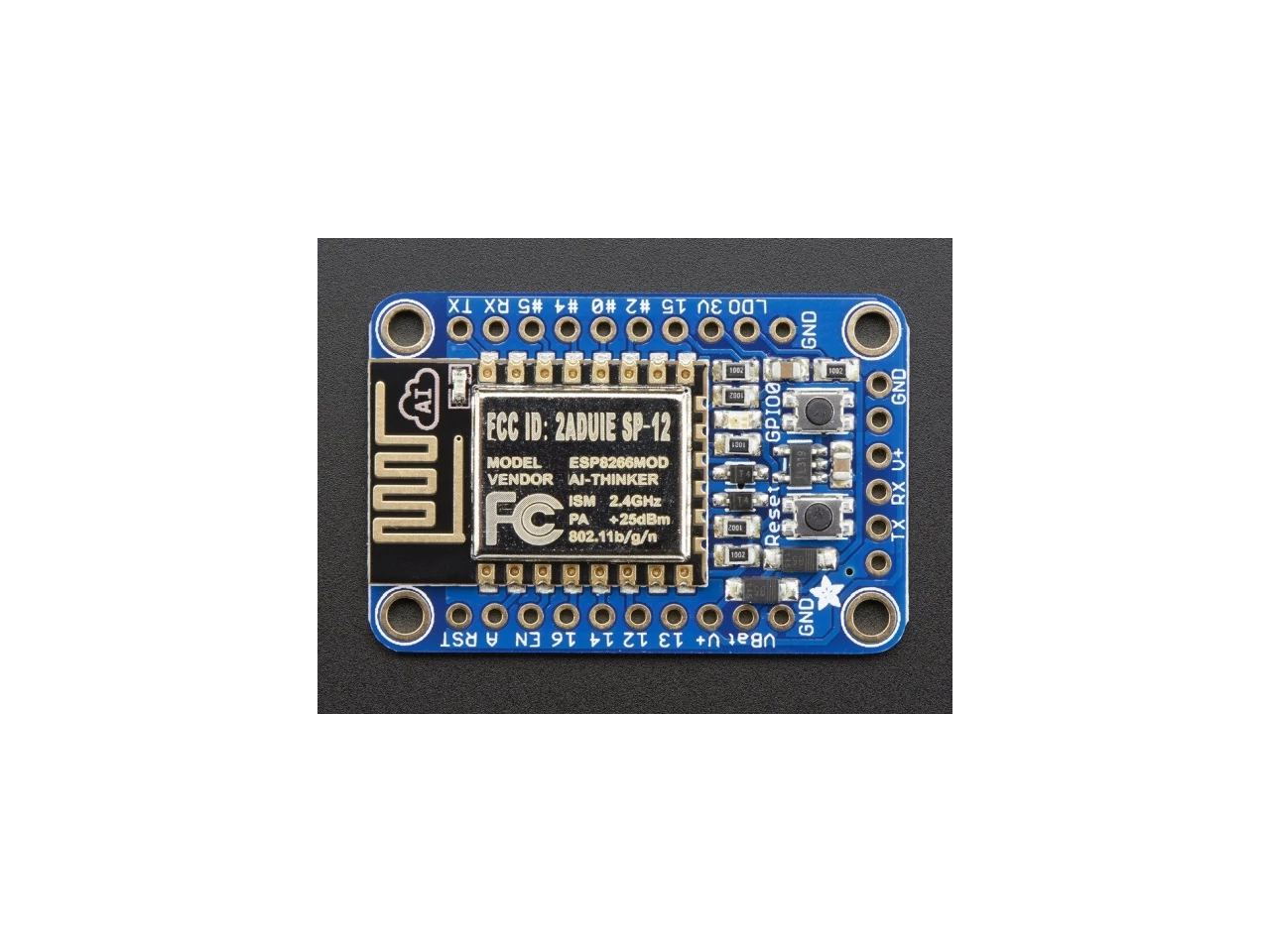

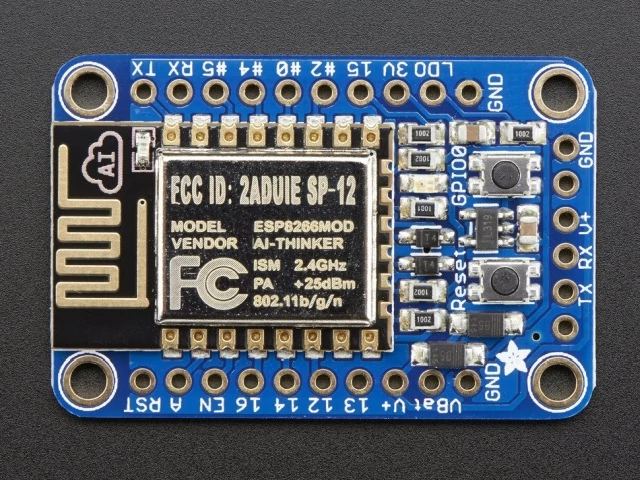

Két darab párhuzamos, breadboard barát lapka a következőket nyújtja számodra:

• 1 darab analóg bemenet (1.0V max)
• 9 darab GPIO (3.3V-os logika), amely használható I2C-n és SPI-n keresztül is
• 2 darab UART tüske
• 2 darab 3-6V-os áram bemenet, resetelési és engedélyezési lehetőség, LDO letiltása, 3.3V-os kimenet

Az egyik lapkának a végén található egy FTDI kimeneti tüske, vagyis az eszközre tudsz csatlakoztatni bármilyen FTDI, vagy konzol kábelt, melynek segítségével feltölthetsz szoftvereket és olvashatod / írhatod a hibakereséssel kapcsolatos információkat az UART-tal. Ha készen vagy a kódolással, csak csatlakoztasd le a kábelt és ez a kis modul beágyazott része lehet a projektednek, amin dolgozol.

Mindegyik modul előre telepített NodeMCU féle Lua (NodeMCU 0.9.5 build 20150318 / Lua 5.1.4) fordítóval rendelkezik. Futtathatsz parancsokat és elmentheted a Lua programokat közvetlenül a modul Flash memóriájára egy USB-soros átalakító kábel segítségével. De ha szeretnéd át is ugorhatod a Lua-t és rögtön használd az Arduino IDE-t. Ha letöltöd az ESP8266 magját, ugyanúgy használhatod, mint egy mikrokontroller, WiFi párost, semmilyen más processzorra nincs szükséged.

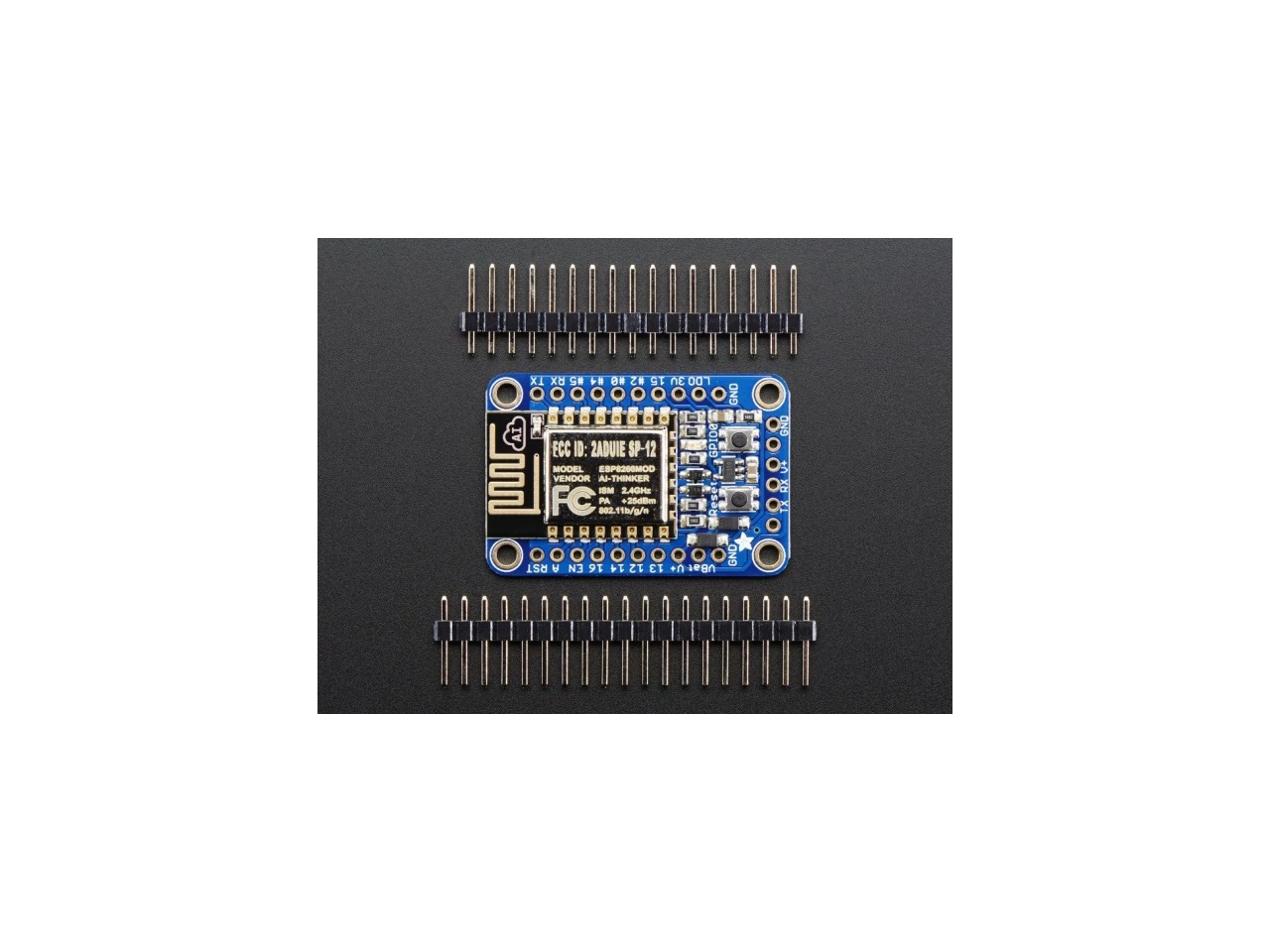

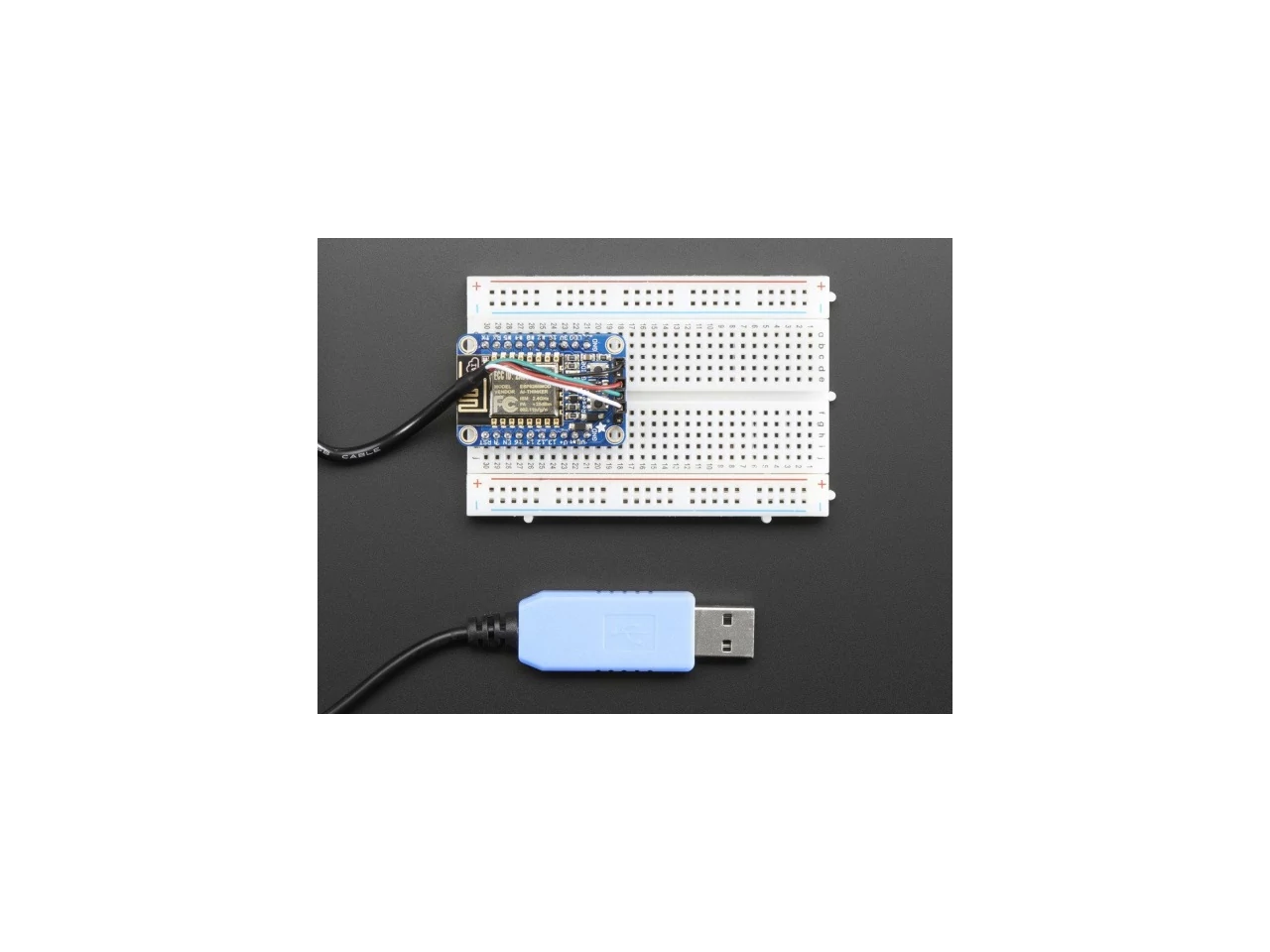

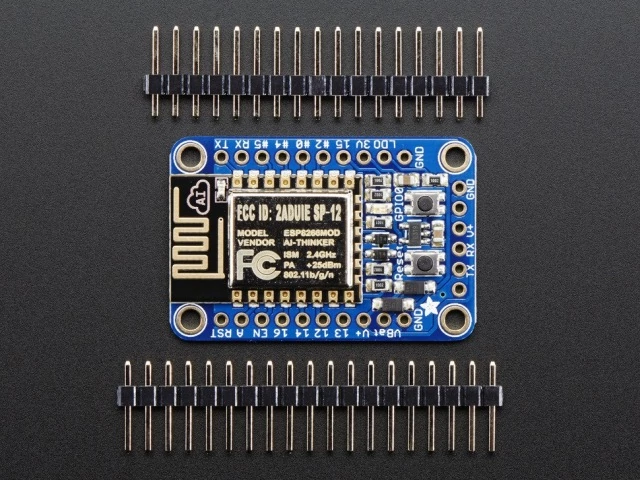

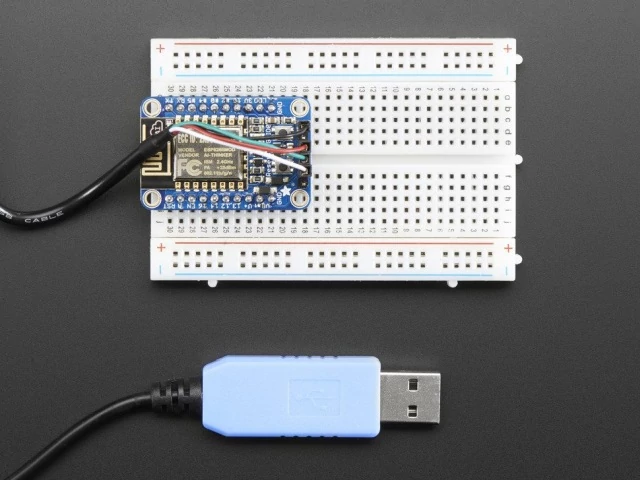

Minden rendeléshez jár egy teljesen összeszerelt és tesztelt HUZZAH ESP8266 alaplap és egy 0.1"-os csatlakozó fej, amit ráforraszthatsz a lapkára és már használhatod is egy breadboarddal. A forrasztáshoz egy forrasztópákára és valamilyen forrasztó anyagra szükséged lehet, ám ezek nem járnak a rendeléshez. A breadboard szintén nem a csomag tartalma. Úgy gondoljuk, hogy egy USB-soros átalakító kábelre mindenképpen szükséged lehet, például egy USB konzol kábelre, amely jó Windows-hoz, de nem ajánljuk MacOSX felhasználóknak, FTDI barátra, vagy kimondottan egy FTDI kábelre, amelyek jók bármilyen operációs rendszerhez, hogy szoftvert telepíthess a HUZZAH ESP8266-ra. A linken találsz oktató anyagot, a kábelezéshez, a tüskék használatához, az összeszereléshez és még további hasznos dolgokat.

Technikai adatok

• Méret: 25mm x 38mm x 5mm / 1" x 1.5" x 0.2"
• Tömeg: 5g
• Előre programozott: ModeMCU 0.9.5 build 20150318 (Lua 5.1.4)

A modul fekete és kék változatban is létezik, de a színüket leszámítva teljesen egyformák.

További információk a termékleírásban!

Korábbi verziók:

• 2016 május 15-e óta az áramellátás legfeljebb 6V-os egyenfeszültségről oldható meg, a korábbi 12V helyett, így már nem jelent veszélyt a túlmelegedés
• 2017 októbere óta az eszközön található csatlakozó felület meg lett változtatva, a 9-es és 10-es számú tüskék már nem használhatóak, mert azok a beépített SPI flash chip-ért feleltek és Arduinóval való használat során gyakran merültek fel hibák
