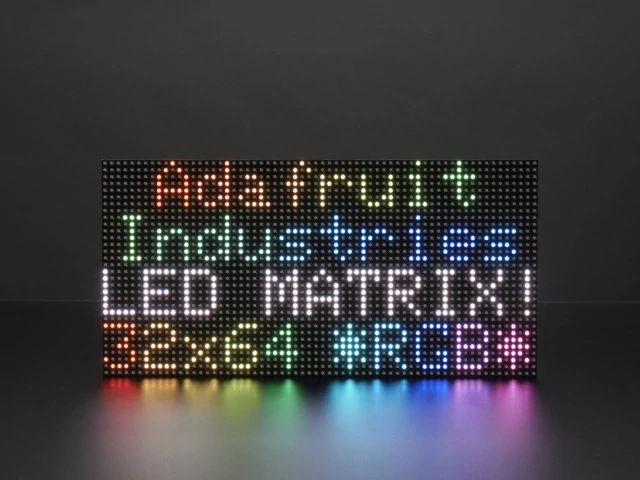

A2277 64x32 RGB LED Matrix - 5mm pitch

Adafruit 2277 64x32 RGB LED Matrix - 5mm pitch

Hozzál egy kis Times Square hangulatot otthonodba ezzel a remek 64x32 pixeles négyzet alakú RGB LED mátrix panellel. Ezeket a paneleket általában videofalak készítésére használják. New Yorkban a buszok és buszmegállók oldalán láthatóak, ahol animációk vagy rövid videoklipek megjelenítésére használják őket. Az Adafruitnál úgy gondolták, hogy nagyon jól néznek ki, ezért felvették a termékkínálatukba őket.

Ez a változat az 5 mm-es osztású 64x32-es RGB LED mátrix. Vedd figyelembe, hogy nem használhatsz egy Arduino UNO-t ennek a méretnek a meghajtására, mert túl nagy! Használj egy Arduino Mega, Raspberry Pi, BBB vagy más olyan eszközt, amely képes RGB mátrixok megjelenítésére és rengeteg RAM-mal rendelkezik.

Ez nagyon hasonlít a 6mm Grid 32x32 RGB LED mátrix panelünkhöz, de körülbelül kétszer olyan széles, és messziről nagyon jól néz ki. Ha más osztású 64x32-es mátrixokat keresel, nézd meg a 3 mm-es, 4 mm-es vagy 6 mm-es osztású 64x32-es RGB LED-es mátrixainkat.

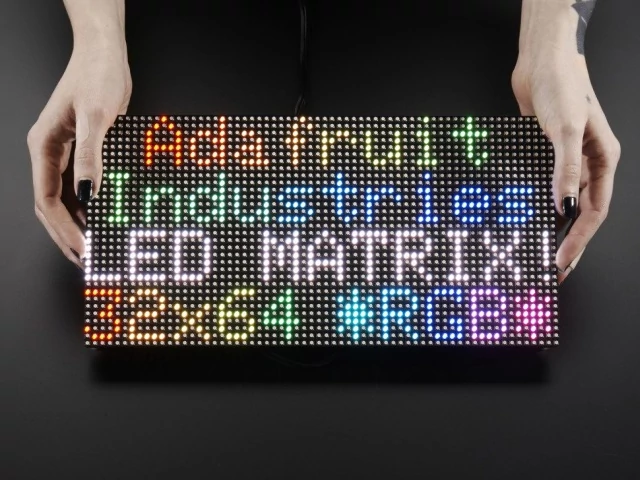

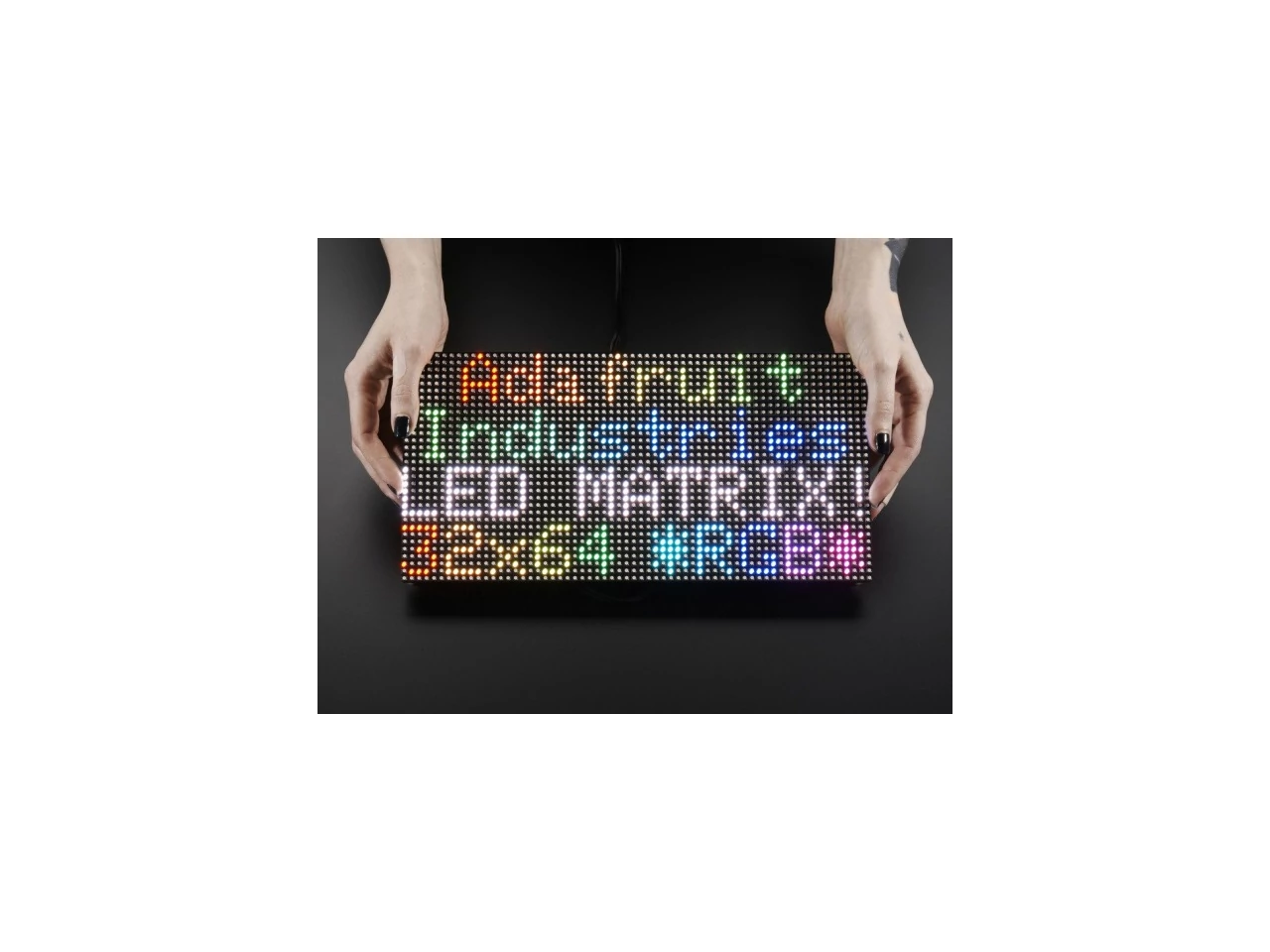

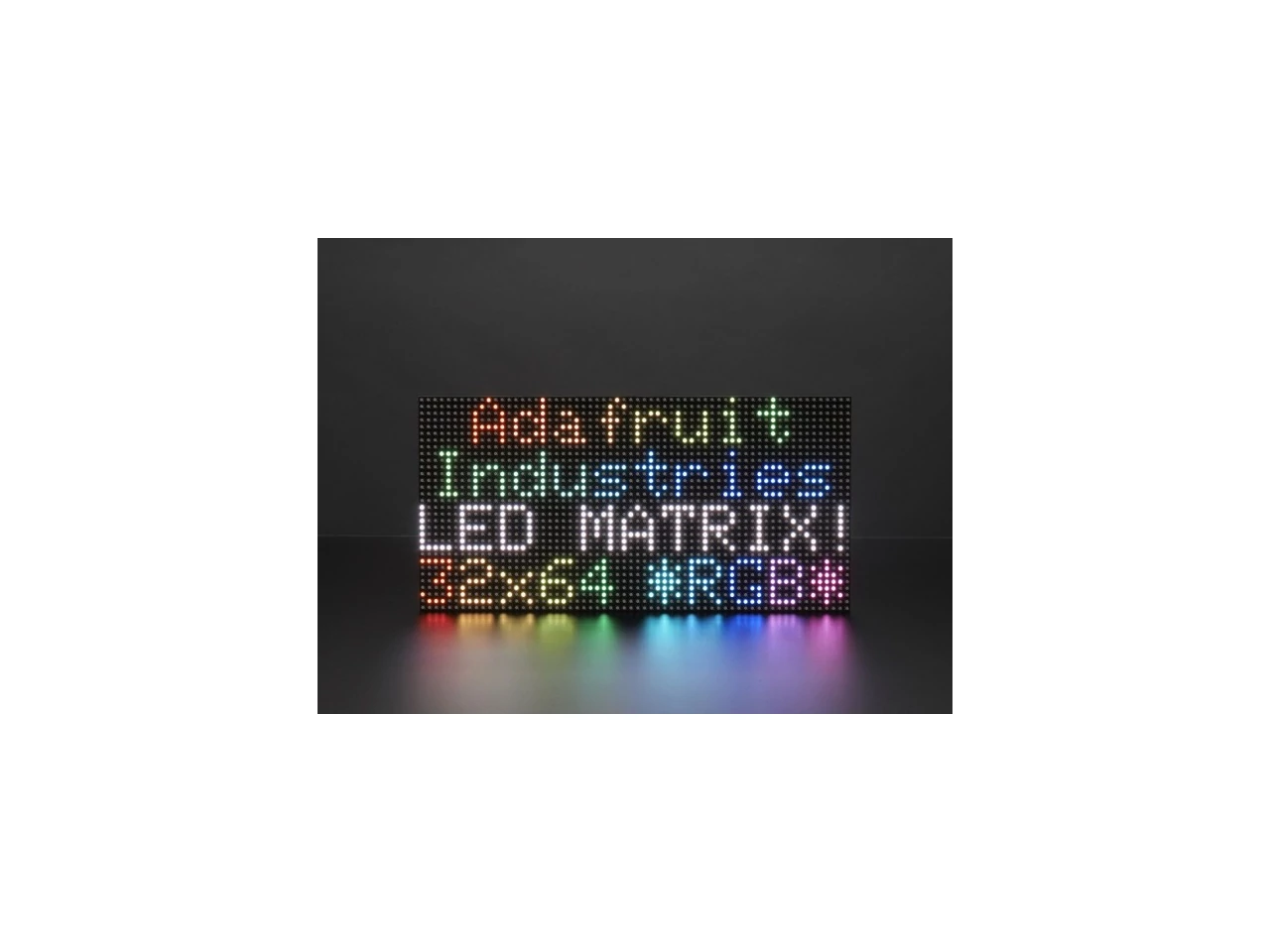

Ez a mátrix 2048 fényes RGB LED-et tartalmaz, amelyek 64x32-es rácsba vannak elrendezve az elülső oldalon. A hátoldalon két IDC-csatlakozó található (egy bemenet, egy kimenet: elméletileg ezeket össze lehet láncolni) és 12 16 bites latch, amelyek lehetővé teszik a kijelző 1:16-os letapogatási sebességgel történő meghajtását.

Ezek a kijelzők technikailag "összeláncolhatóak" - az egyik kimenetet a következő bemenethez kell csatlakoztatni -, de az Arduino példakódunk ezt (még) nem támogatja.

Ezek a panelek 13 digitális pint (6 bites adat, 7 bites vezérlés) és egy jó 5V-os tápfeszültséget igényelnek, panelenként akár 4A-ig. Javasoljuk a szabályozott 4A 5V-os adapterünket, majd egy 2,1 mm-es jack csatlakoztatását. További részletekért kérjük, tekintsd meg a bemutatót!

A termék tartalmazza a következőket:

• 64x32-es RGB panel,
• IDC kábel
• Egy dugaszolható tápkábel

Ne feledd, hogy ezeket a kijelzőket FPGA-k vagy más nagy sebességű processzorok általi vezérlésre tervezték: nem rendelkeznek semmilyen beépített PWM vezérléssel. Ehelyett újra és újra át kell rajzolnod a képernyőt, hogy "kézzel" PWM-ezd az egészet. Egy 16 MHz-es Arduino Megan sikerült 12 bites színt (4096 szín) 40%-os CPU-használattal kipréselnünk, de ez a kijelző igazán ragyogna, ha bármilyen FPGA, CPLD, Propeller, XMOS vagy más nagy sebességű többmagos vezérlő vezérelné. A jó hír az, hogy a kijelző előre fehér kiegyensúlyozott, szép egyenletességgel, így ha az összes LED-et bekapcsolja, akkor nem különösebben árnyalt fehér.

Természetesen nem hagynánk itt egy adatlappal és egy "sok szerencsét!" kívánva. Van teljes kapcsolási rajzunk és működő Arduino könyvtárkódunk, példákkal a pixelek, vonalak, téglalapok, körök és szöveg rajzolásából. Egy órán belül megkapod a színt robbanásig! Egy Arduinon 16 digitális pinre és körülbelül 3200 bájt RAM-ra lesz szükséged a 12 bites színes kép puffereléséhez.

Megjegyzés:

    A mátrix hátoldala zöld vagy fekete lesz.
    Ez a termék egy vagy két tápcsatlakozóval érkezhet
    Lehet, hogy egy rövid csatoló adatkábel van telepítve a közepére
