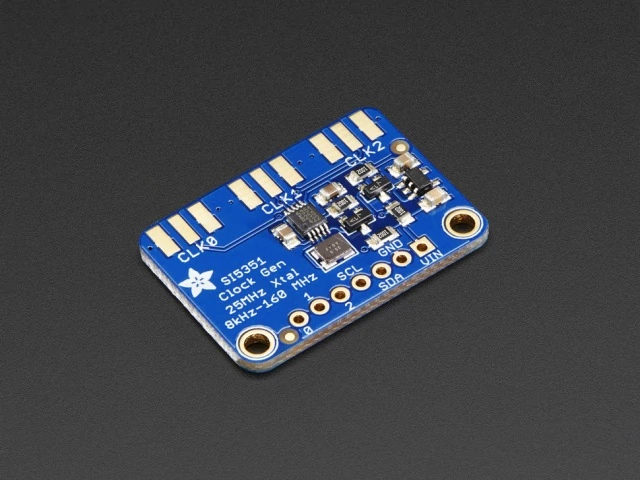

A2045 Si5351A órajel generátor

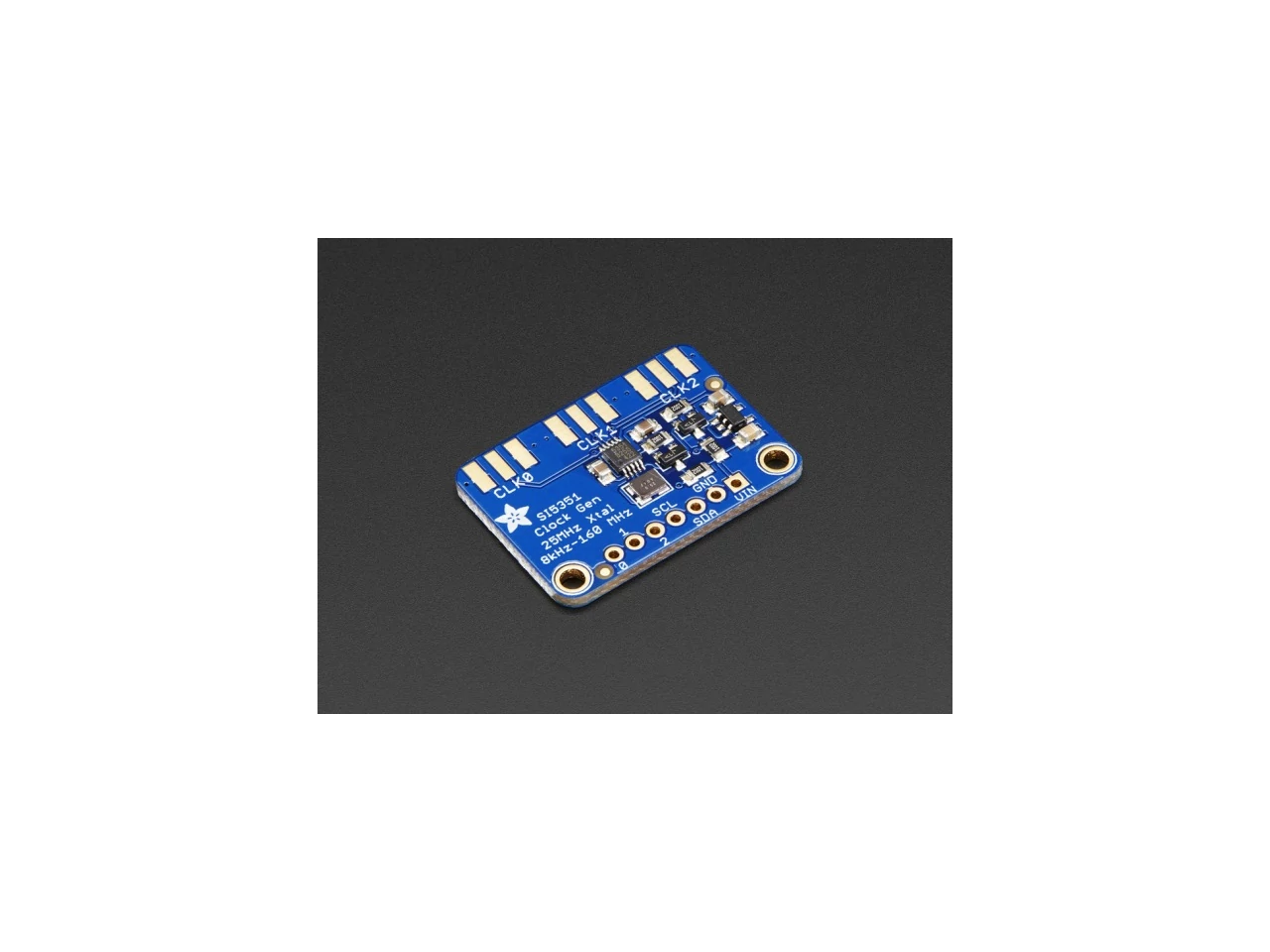

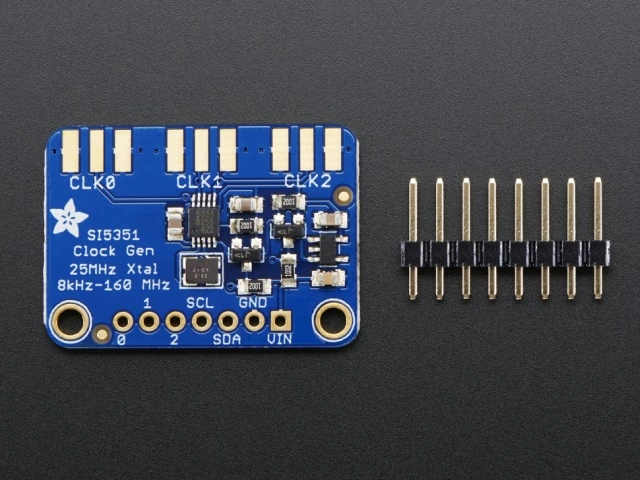

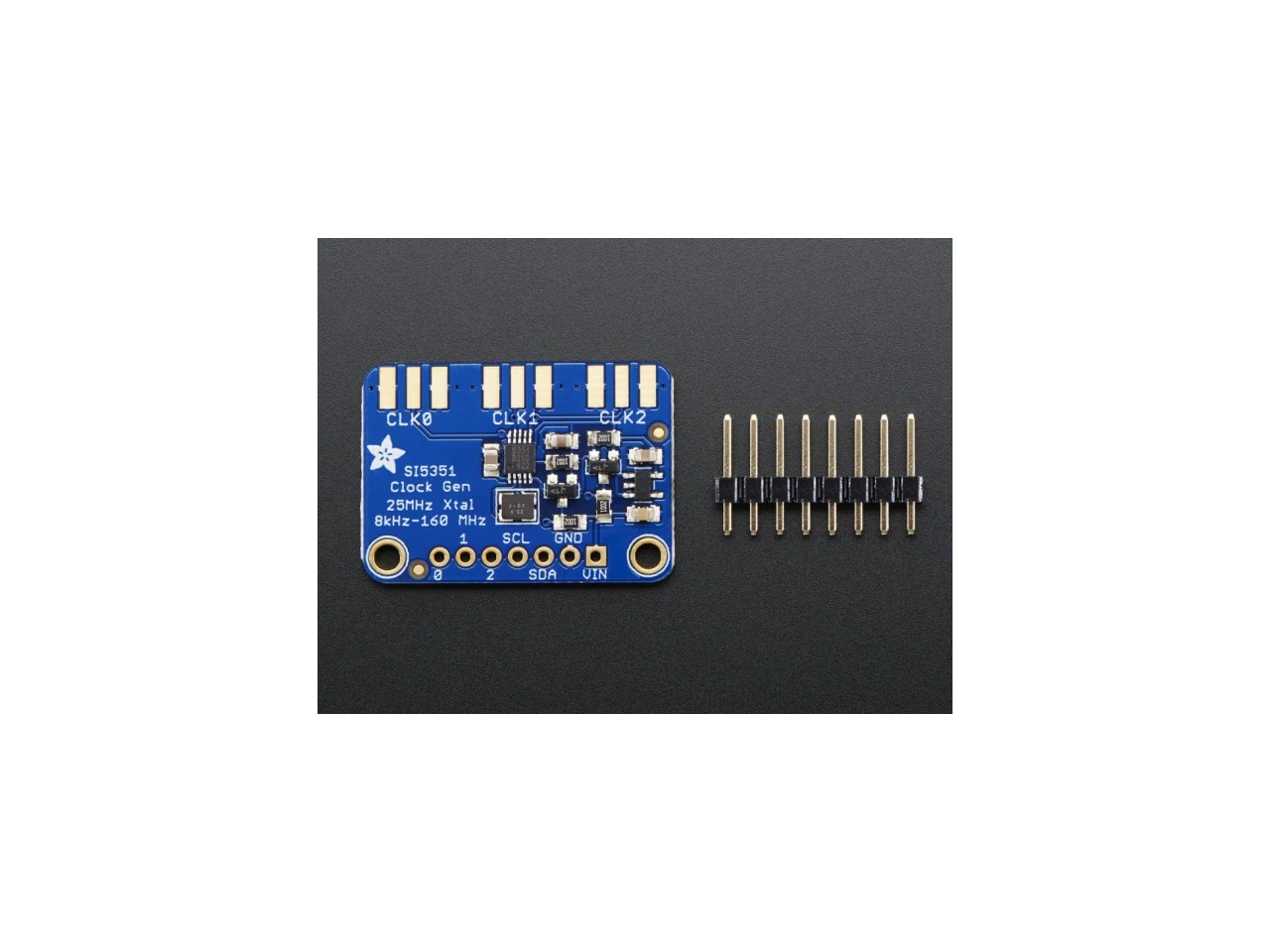

A2045 Adafruit Si5351A órajel generátor modul - 8kHz-től 160MHz-ig

Ne vadássz tovább kristályokra, az Si5351A-val meglesz végre a sajátod, amelyet az Adafruit-nak köszönhetünk. Ennek a chipnek van egy precíziós 25MHz-es kristály referenciája, egy beépített PLL-le és egy elosztója, szóval képes szinte bármilyen frekvenciát generálni 8kHz-től egészen 150+MHz-ig.

Az Si5351A órajel generátor egy I2C vezérlésű generátor. A modulon található precíziós órát használja, hogy vezérelni tudja a PLL-eket és az óra elosztót I2C utasításokon keresztül. A PLL és az elosztók beállításával precíz, sajátos frekvenciákat hozhatsz létre. Három darab különálló kimenete van és mindegyiknek lehet eltérő frekvenciája. A kimenetek 3Vpp-sek, mindegyikük breadboard barát, alkalmas RF (rádiófrekvencia) munkára, valamint opcionálisan még egy SMA csatlakozó is használható hozzá.

A chipet egy PCB modulra helyezték és ezáltal kapott egy 3.3V-os LDO (alacsony feszültségű) szabályozót, tehát működtethető 3-5V-os egyenfeszültségről. Továbbá kapott még egy szint váltó áramkört is az I2C vonalon, vagyis biztonságosan használhatod 3V-os, vagy 5V-os logikával is.

A linken találsz oktató anyagot, és könyvtárat, melyek segítségével rögtön bele is vághatsz a munkába. A példa kódunk Arduino-ra lett tervezve, de könnyen portolható bármilyen I2C képes eszközre.

Technikai adatok

• Méret: 31mm x 22mm x 2mm / 22" x 0.87" x 0.08"
• Tömeg: 2.5g

További információk a termékleírásban!
