A1982 12-Key Capacitive Touch Sensor Breakout - MPR121

Ár:
3.490 Ft (2.748 Ft + ÁFA)
Átlagos értékelés: Nem értékelt
Gyártó Adafruit
Raktáron: 13 db
Raktáron = azonnal szállítható!
+3 munkanap: 0 db
Raktáron = azonnal szállítható!
Cikkszám 39356
Menny.:db
Rendelések gyors feldolgozása
GLS és MPL szállítás
A hely, ahol a tanulás buli!

MálnaSuli

A MálnaSuli a mi virtuális iskolánk, ahol szakmai titkokat osztunk meg veled. Termékeinkhez kapcsolódó oktatási anyagokon és alkalmazási példákon keresztül játszva juthatsz SW és HW ismeretekhez. Sőt, a nálunk vásárolt eszközök felhasználásához igénybe vehető mérnökeink és tanáraink segítsége is.

Leírás

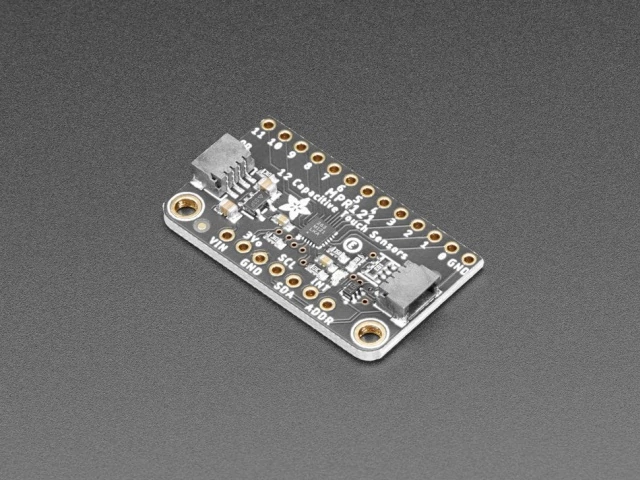

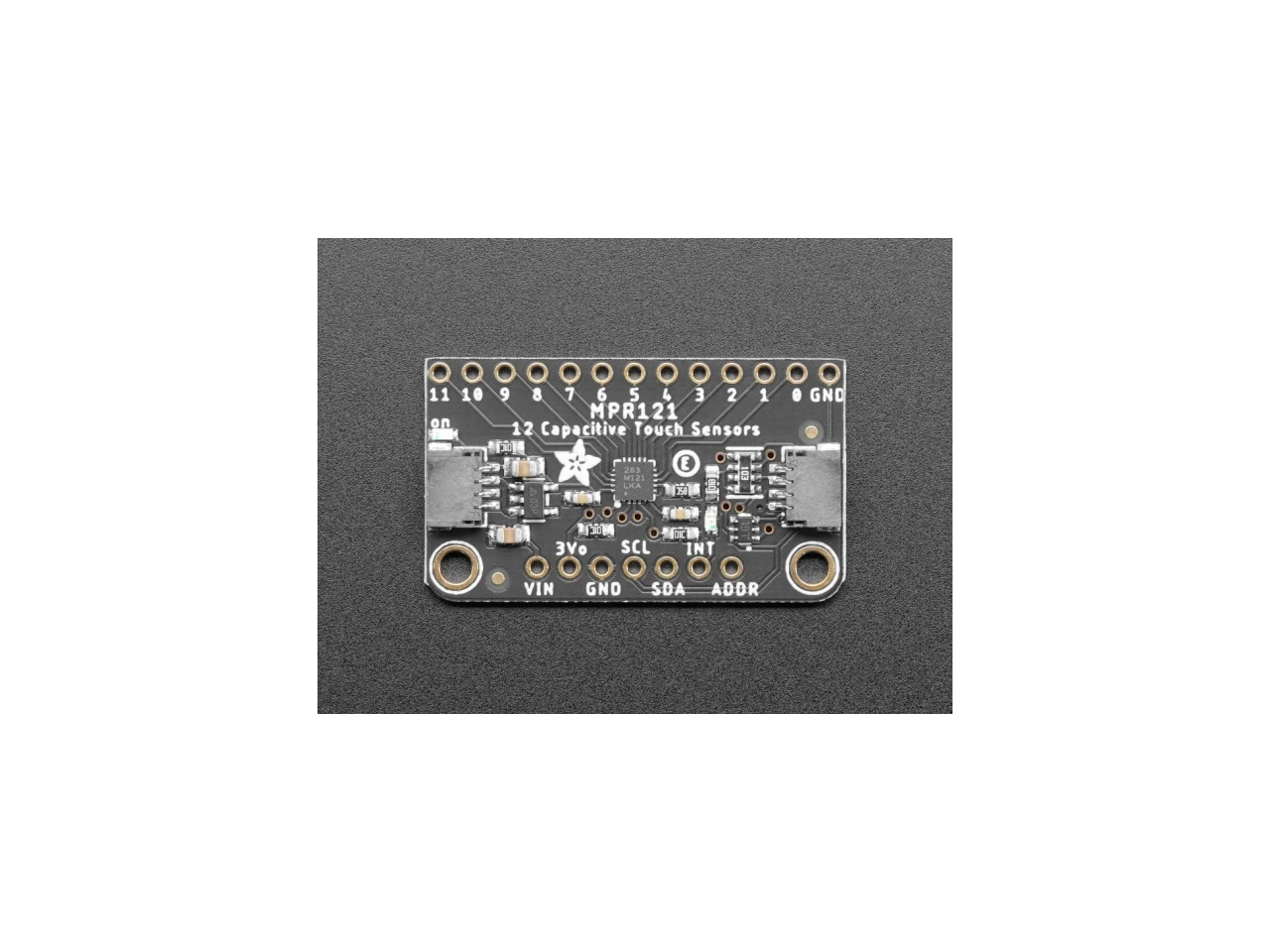

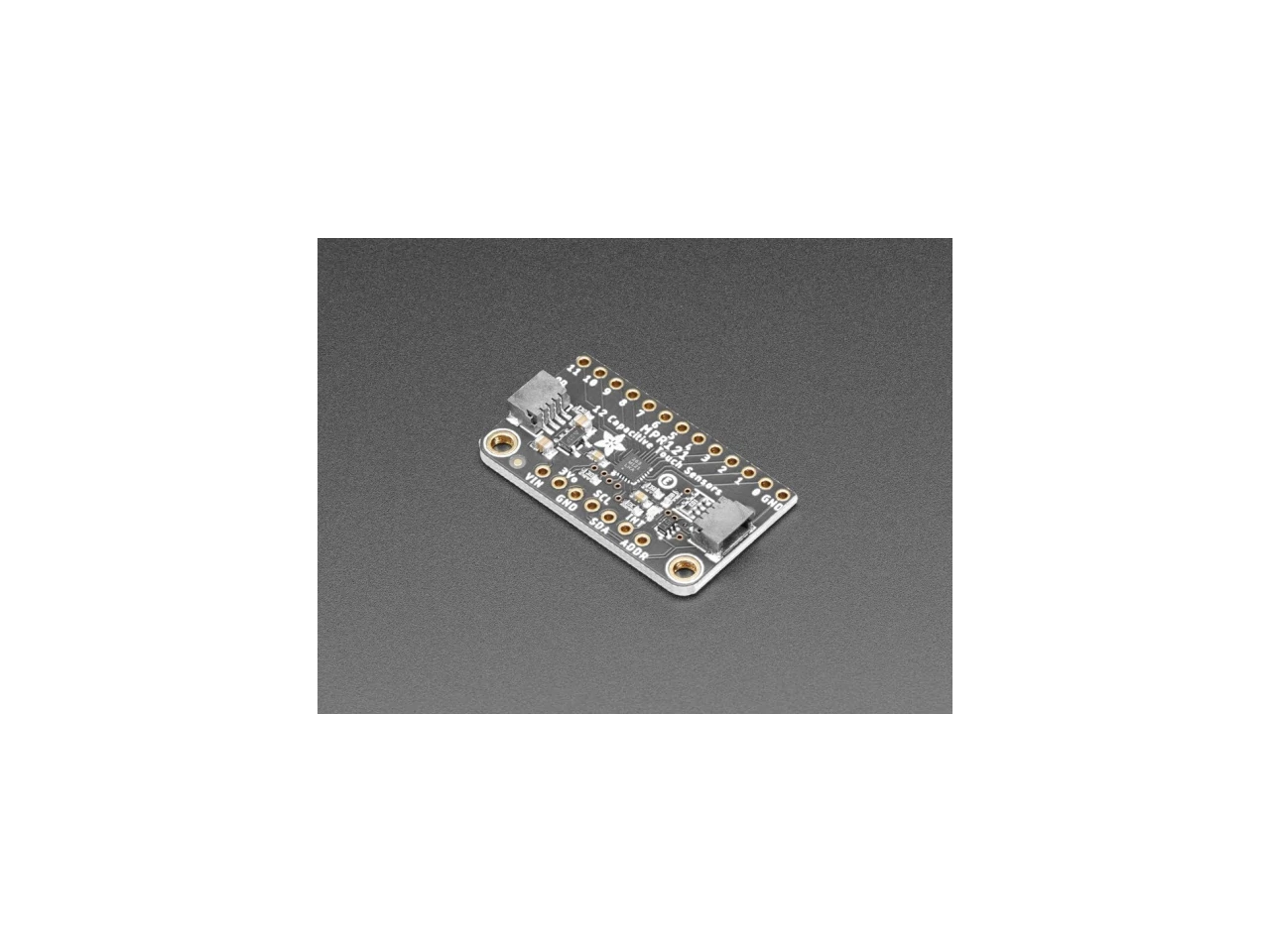

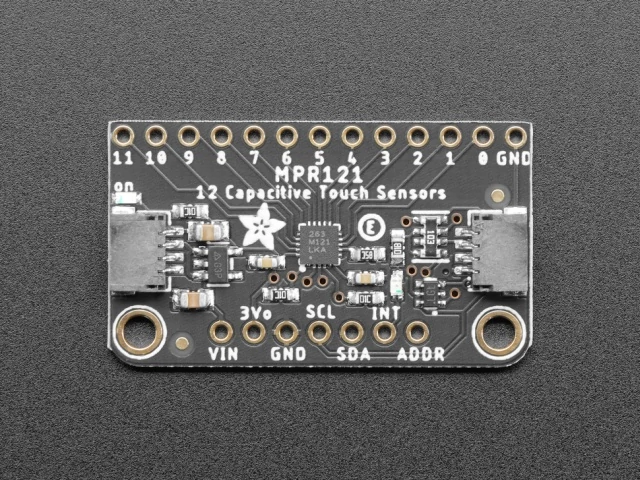

A1982 Adafruit 12 kulcsos kapacitív érintés szenzor modul - MPR121

Adj egy csomó érintés szenzort a következő mikrokontrolleres projektedhez ezzel az egyszerűen használható 12 csatornás MPR121 modullal. A chip képes egyszerre 12 darab különálló érintő panellel megbirkózni.

Az MPR121 csak és kizárólag az I2C-t támogatja, vagyis szinte bármelyik mikrokontrollerrel tudod használni. 4 lehetőség közül tudsz címet választani az ADDR tüske segítségével, összesen 48 darab kapacitív érintő paneled lehet egy darab 2 vezetékes I2C buszon. Ennek a chipnek a használata sokkal egyszerűbb, mint hogy analóg bemenettel próbálj meg érintéssel kapcsolatos dolgokat végrehajtani. Az eszköz elvégzi az összes szűrési munkálatot helyetted és még át is tudod konfigurálni, hogy erősebben, vagy éppen gyengébben érzékeljen.

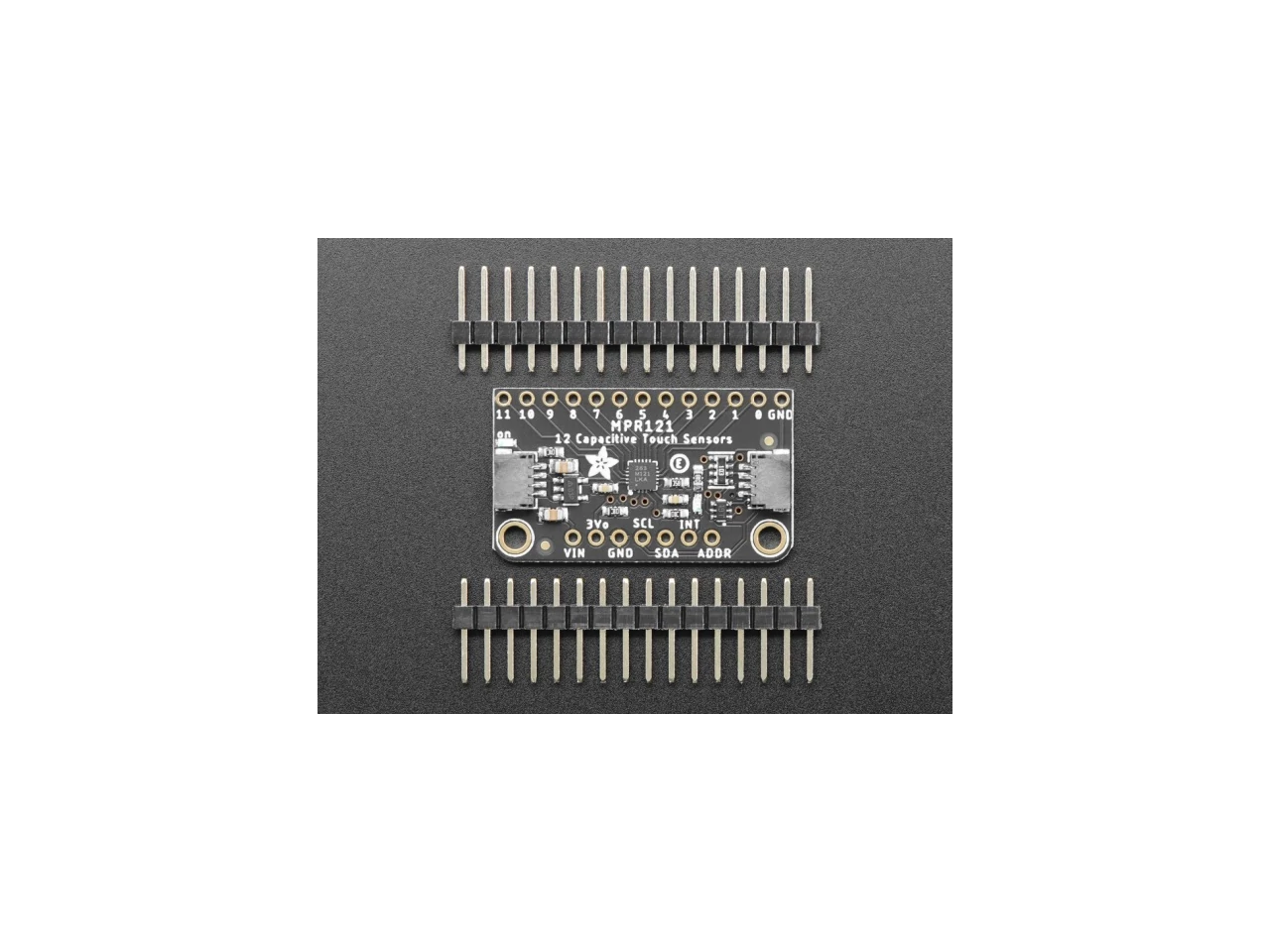

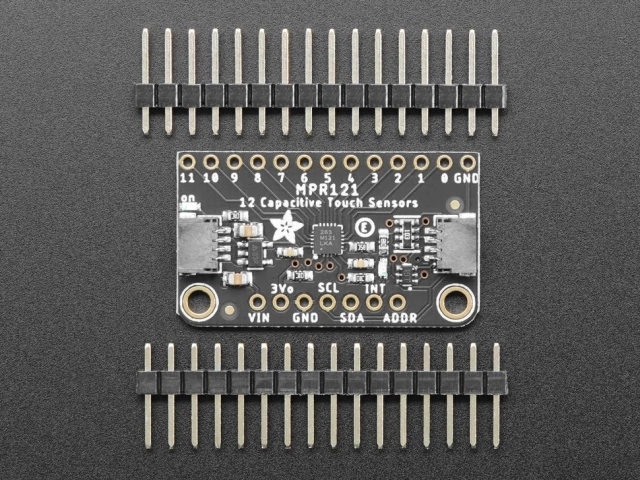

A szenzor önmagában igen csak picike, ezáltal nehéz volna a forrasztása, ezért már előre egy alaplapra építve kapod meg. Mivel hogy a chip maga csak 3V-os, ezért tettünk rá egy 3V-os szabályzót és egy I2C szint váltót, vagyis ezáltal biztonságosan használhatod bármelyik 3V-os, vagy 5V-os mikrokontrollerrel, vagy processzorral, mint például az Arduino. Még egy LED lámpa is található a lapkán, az IRQ vonalon, szóval, amikor az eszköz érzékeli az érintést, a lámpa felvillan, így lehetővé téve az egyszerűbb és gyorsabb hibakeresést is. A megrendeléshez egy teljesen összeszerelt modult kapsz és egy 0.1"-os csatlakozó fejet, amivel breadboardhoz tudsz csatlakozni. Az érintkezéseknél ajánljuk, hogy használj réz fóliát, vagy pyralux-ot, majd forrasz egy vezetéket, ami összeköti a fóliát és a modult.

Ne aggódj, ha kezdő vagy, az Adafruit saját Arduino könyvtárával és az oktató anyagokkal pár perc alatt elsajátíthatod a szükséges tudást. Ha más fajta mikrokontrollert használsz, akkor sincs semmi probléma, mert a kódok egyszerűen portolhatóak.

A linken találod meg a szükséges oktató anyagokat, kábelezési útmutatókat, Arduino-val való használat bemutatását, példa kódokat és még sok hasznos dolgot.

Technikai adatok

  • Méret: 33mm x 19mm x 2mm / 3" x 0.8" x 0.1"
  • Tömeg: 2.2g
  • 7 bites I2C cím használat 0x5A (állítható 0x5B-re, 0x5C-re, vagy 0x5D-re)

További információk a termékleírásban!

Revision History:

  • As of Jan 21, 2021 - We've updated this sensor to our STEMMA QT standard for sensors. We have two STEMMA QT connectors on either side for quick connectivity. The physical size of the board and two mounting holes location have not changed. However, we did change the power/I2C breakout section pinout to match our standard pinout order!
