A1901 Universal Qi Wireless Receiver Module

A1901 Universal Qi Wireless Receiver Module

A modern okostelefonok beépített vezeték nélküli töltési lehetőséggel, úgynevezett "Qi töltéssel" rendelkeznek. Talán neked is épp ilyened van! A Qi egy vékony és intelligens induktív töltőrendszer védjegye. Sok nagy eszközgyártó cég szabványosította a Qi-t, ami azt jelenti, hogy könnyű töltőállomást találni ezekhez a termékekhez. Az Adafruitnál úgy gondolták, hogy menő lenne, ha például az Arduino projekted is vezeték nélkül töltené magát, ezért forgalomba hoztak erre a célra egy Qi töltést vevő modult, ami már mi is árulunk.

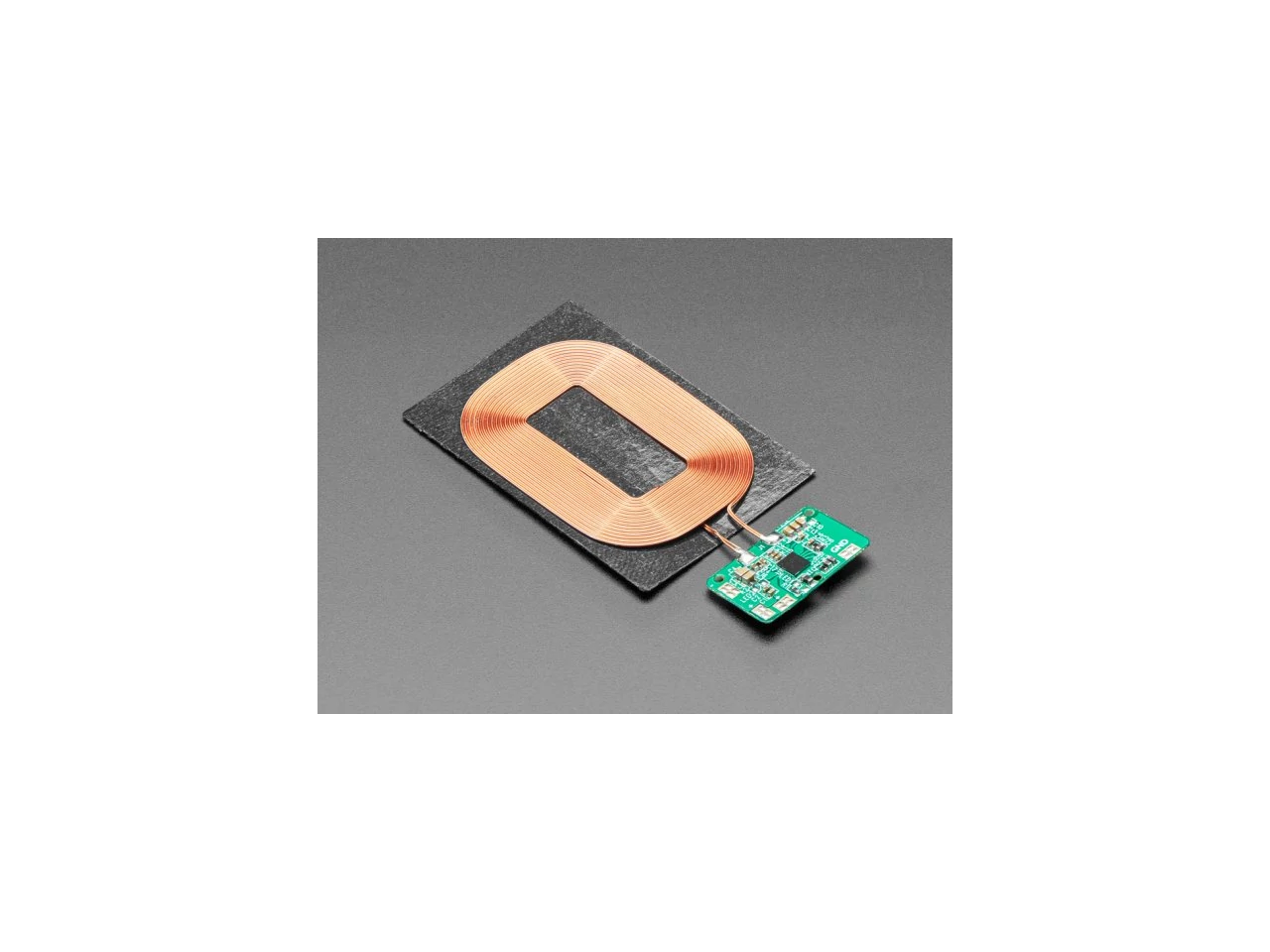

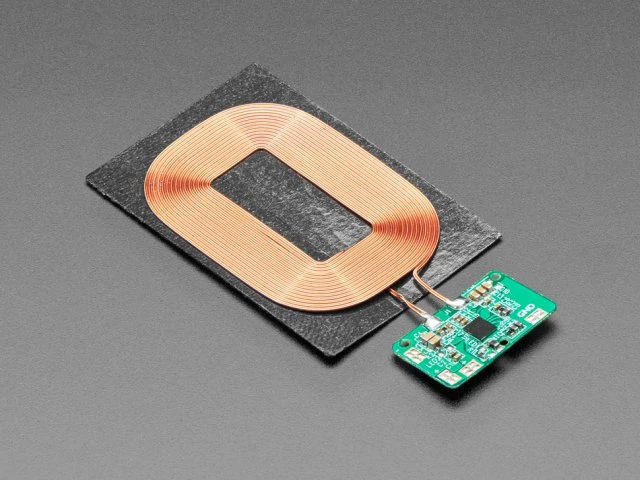

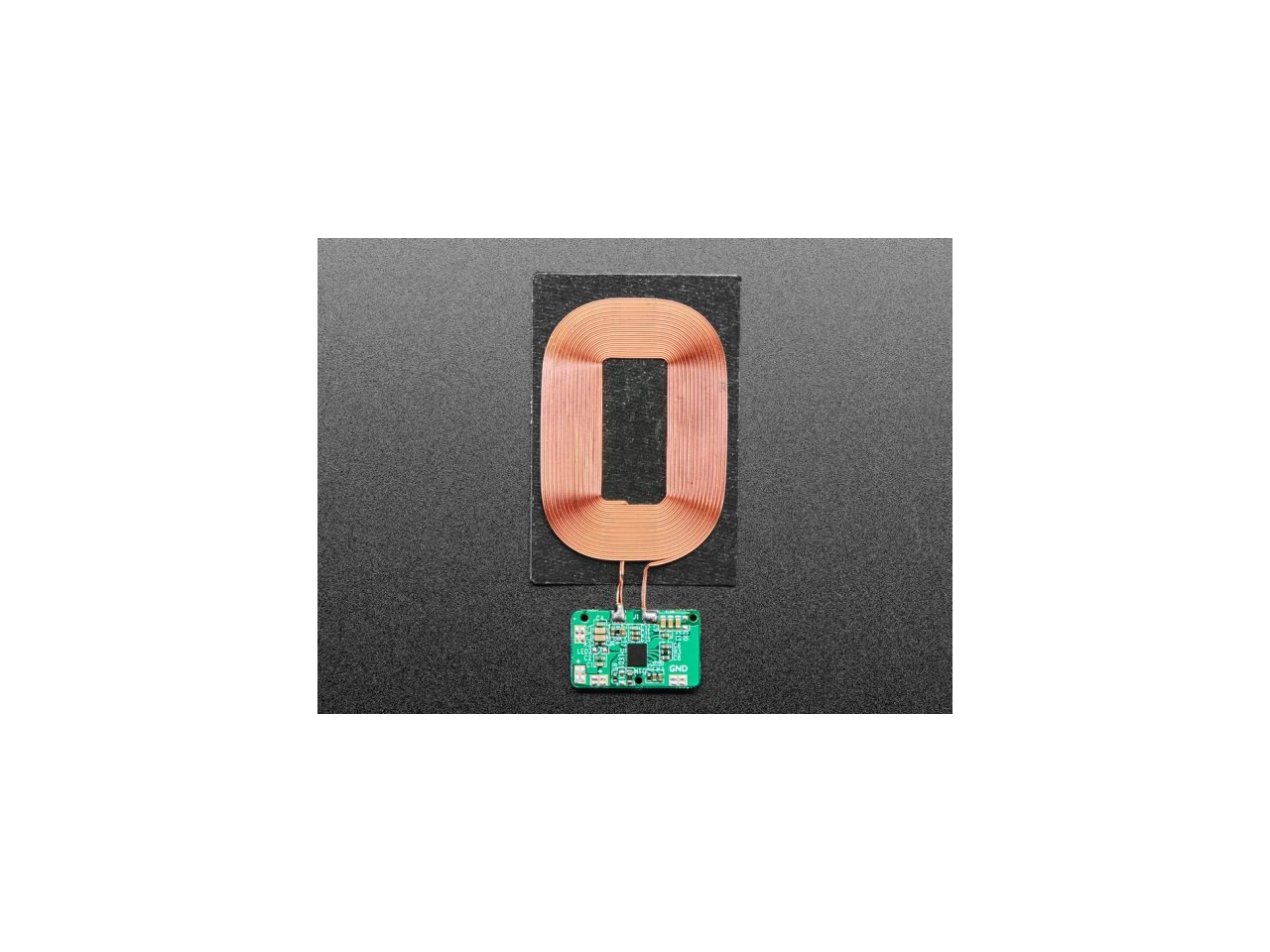

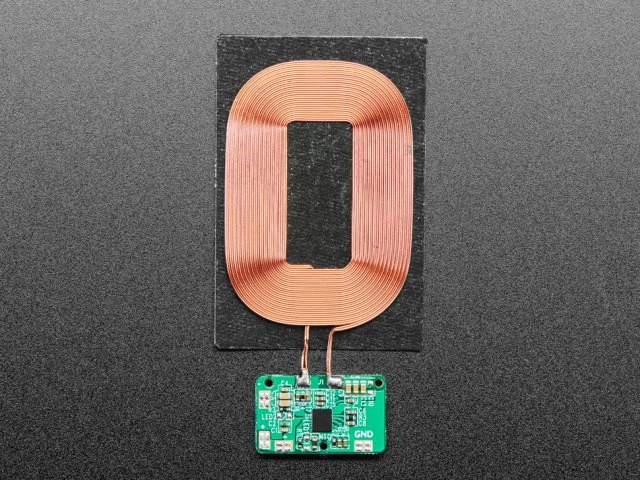

Ez csupán az induktív töltő Qi vevőegysége. Bármelyik szabványos induktív Qi töltőállomással működik. Egyszerűen forrasszál két vezetéket a Qi modul V+ és Gnd kivezetéseihez, és helyezd a töltendő elemet egy töltőállomásra. A vevő chip úgy szabályozza a tekercsben indukált feszültséget, hogy mindig 5V és 500mA álljon a rendelkezésedre. Ha a tekercs túl messze van, akkor egyszerűen nem fog aktiválódni. Bemutatónkban egy klasszikus mobiltelefon töltőlemezt használtunk.

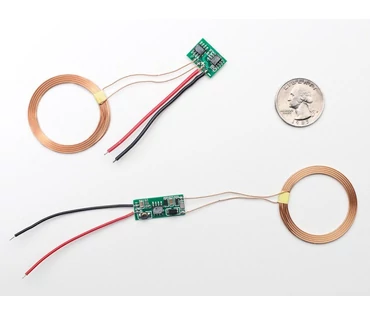

A vezérlő chip egy integrált vevő, a BQ51013B nevű, TI-től származó BQ51013B. Mivel ez egy Qi töltő, csak Qi adókkal használható! Ha egyszerűbb induktív töltőt szeretnél, nézd meg az 5V-os töltőkészletünket - ez nem Qi kompatibilis, de együtt használva elég jól működik!

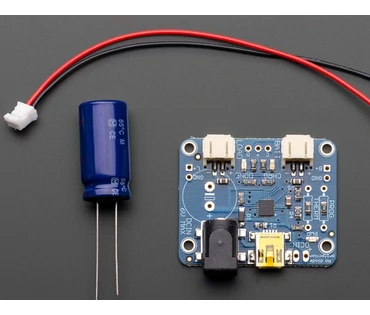

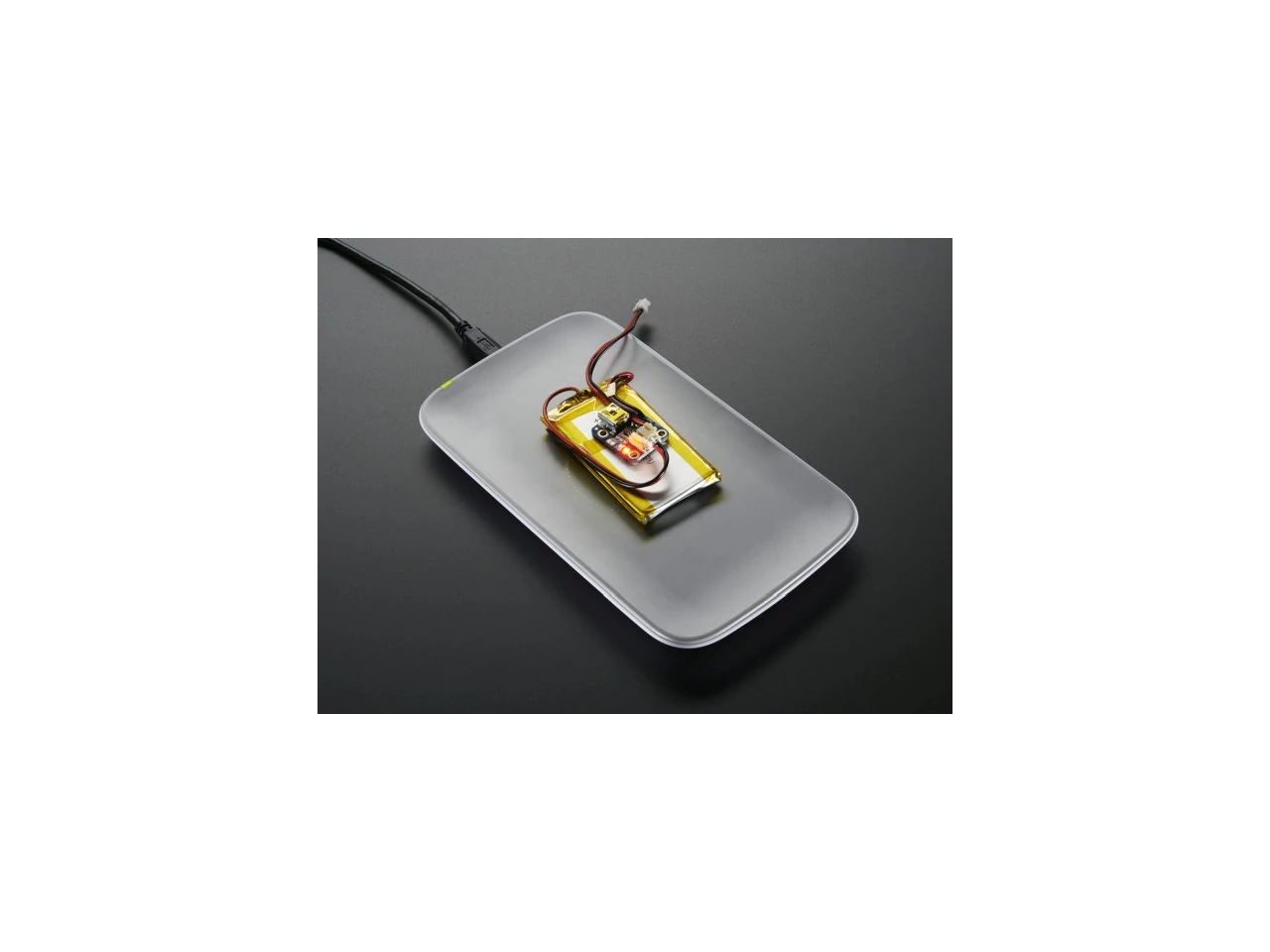

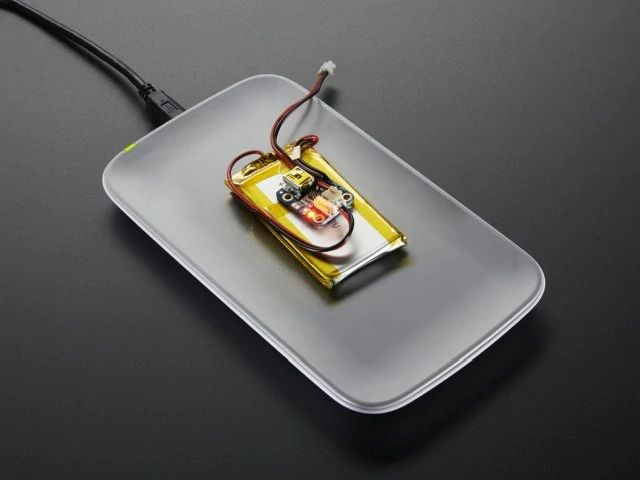

A bemutatóhoz a modult egy MiniLipo töltőhöz és egy LiPo akkumulátorhoz csatlakoztatták, ahogy a képeken látható. Ezzel már van egy vezeték nélkül tölthető akkumulátor! Vedd figyelembe, hogy a megrendelésben nem kapod meg az akkumulátort vagy a LiPo töltőt, ami az egyik fotón látható. ez csak a lehetőség bemutatása végett került fel az oldalra! Bármilyen korábbi projektedet kiegészítheted ezzel a megoldással, ami a klasszikus USB 5V-ot és legfeljebb 500mA-t vesz fel. A tekercs egy fémbetétes matricán érkezik, amely a készüléket a tekercstől árnyékolja. Győződjön meg róla, hogy a tekercs a töltő felé nézzen, amikor beszereled a projektedbe, különben egyáltalán nem fog működni!

Technikai adatok:

• Kimeneti feszültség: 4.8V - 5.2V
• Áram: 500mA
• Működési hőmérséklet: -40ºC ~ 40ºC

Méretek:

• Méretek: Hátsó panel: 1.8" x 1.2" x 0.01"
• Chip: 19mm x 12mm x 1,3mm / 0,7" x 0,47" x 0,05"
• Réz tekercs: 40mm x 29mm / 1.5" x 1.14"
• Súly: 8g

Előzmények: Az újabb chipek egy merev NYÁK-ra kerültek, nem pedig a korábbi flexi NYÁK megoldásra, és a NYÁK méretei is egy kicsit mások, egyébként ugyanúgy működik, mint a korábbi változatok. 2022. február 9-től - A chipse ST-ről RT1650-re változott.

Leírás frissítve: 2023.06.07 To/Ta
