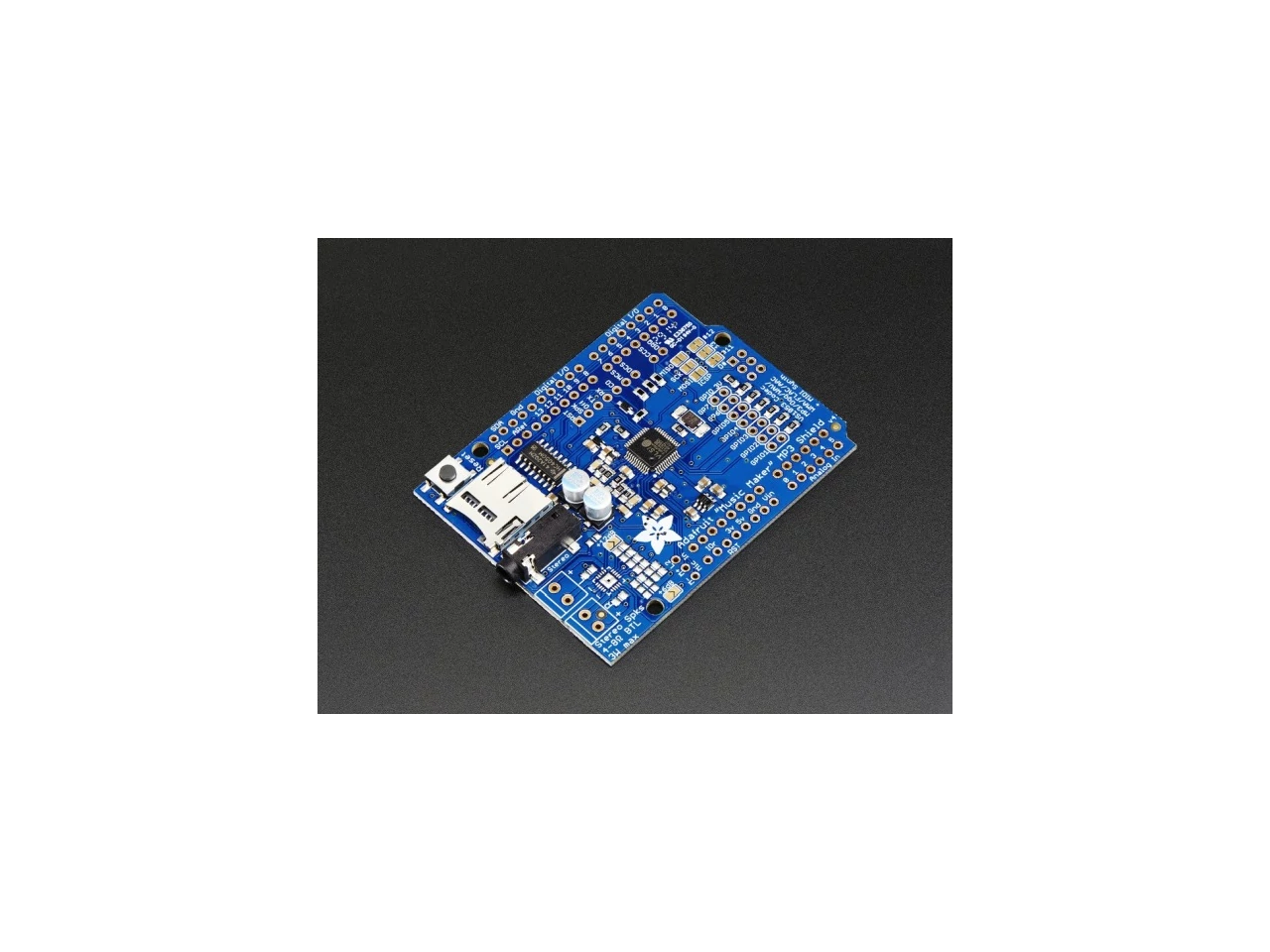

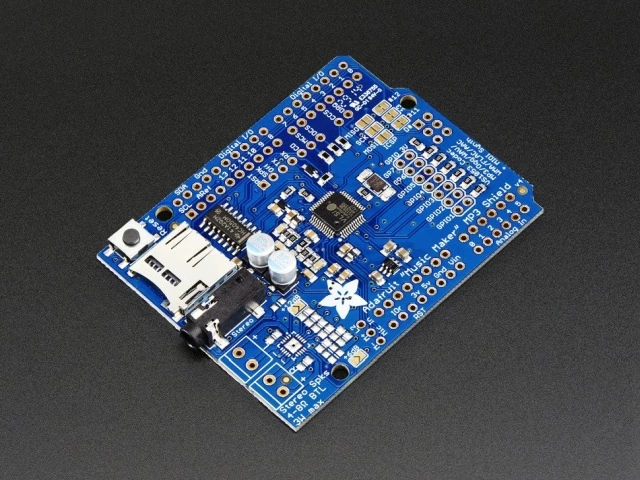

A1790 Music Maker MP3 Shield for Arduino (MP3/Ogg/WAV...)

Tetszés szerint alakítsd át, vagy formáld audio fájlaidat ezzel az Arduinohoz készült Adafruit Music Maker bővítő panellel. Ez az erőteljes 'shield' a VS1053-as kódoló / dekódoló (codec) chipet tartalmazza, amely számos audio olyan formátumot képes dekódolni, mint például az MP3, AAC, Ogg Vorbis, WMA, MIDI, FLAC vagy WAV (PCM és ADPCM). Használható a PCM (WAV) és a tömörített Ogg Vorbis felvételek hangjának rögzítésére is. A hangfolyammal mindenféle dolgot tehetsz, például a mélyhang, a magas hang és a hangerő digitális beállításait változtathatod.

Mindezek a funkciók egy SPI interfészen keresztül valósíthatóak meg, így bármelyik Arduino képes lejátszani az SD kártyáról érkező hangfolyamot. Van egy speciális MIDI mód is, amelyet a chip be tud tölteni, és ami egy ,,klasszikus" 31250Kbaud-os MIDI adatot fog olvasni egy Arduino lábról, és úgy fog viselkedni, mint egy szintetizátor dobgép - több tucat beépített dob és effekt hatásra képes! A VS1053-as chip használata sok-sok kiegészítő alkatrészt és ezzel együttjáró forrasztást igényelne, ezért alkottuk meg számodra ezt a shiel-ed, amely tökéletesen használható bármely Arduino Uno, Leonardo vagy Mega termékünkkel.

A shieldnek ez a változata csak sztereó vonal / fejhallgató kimenettel rendelkezik. A 1788 cikkszámú típus 3W/csatorna D-osztályú sztereó hangszóró erősítővel is rendelkezik, így könnyen használható hangos projektekben, közvetlenül egy sztereó hangszórópár meghajtására.

Hitünk szerint ez a legjobb MP3 lejátszó shield, amihez ráadásul kedvező áron is juthatsz hozzá. Néhány műszaki adat a termékhez:

• A VS1053B codec chip - az Ogg Vorbis, az MP3 / MP2 / MP1, az MP4, az AAC, a WMA, a FLAC, a WAV / PCM, a MIDI dekódolása.
• Ogg vagy WAV / PCM kódolás

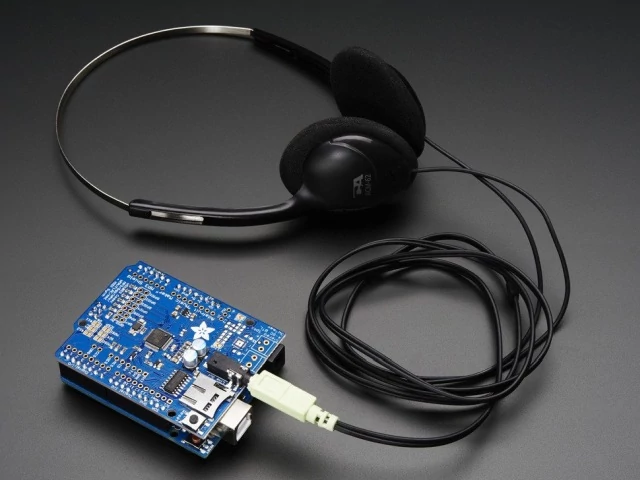

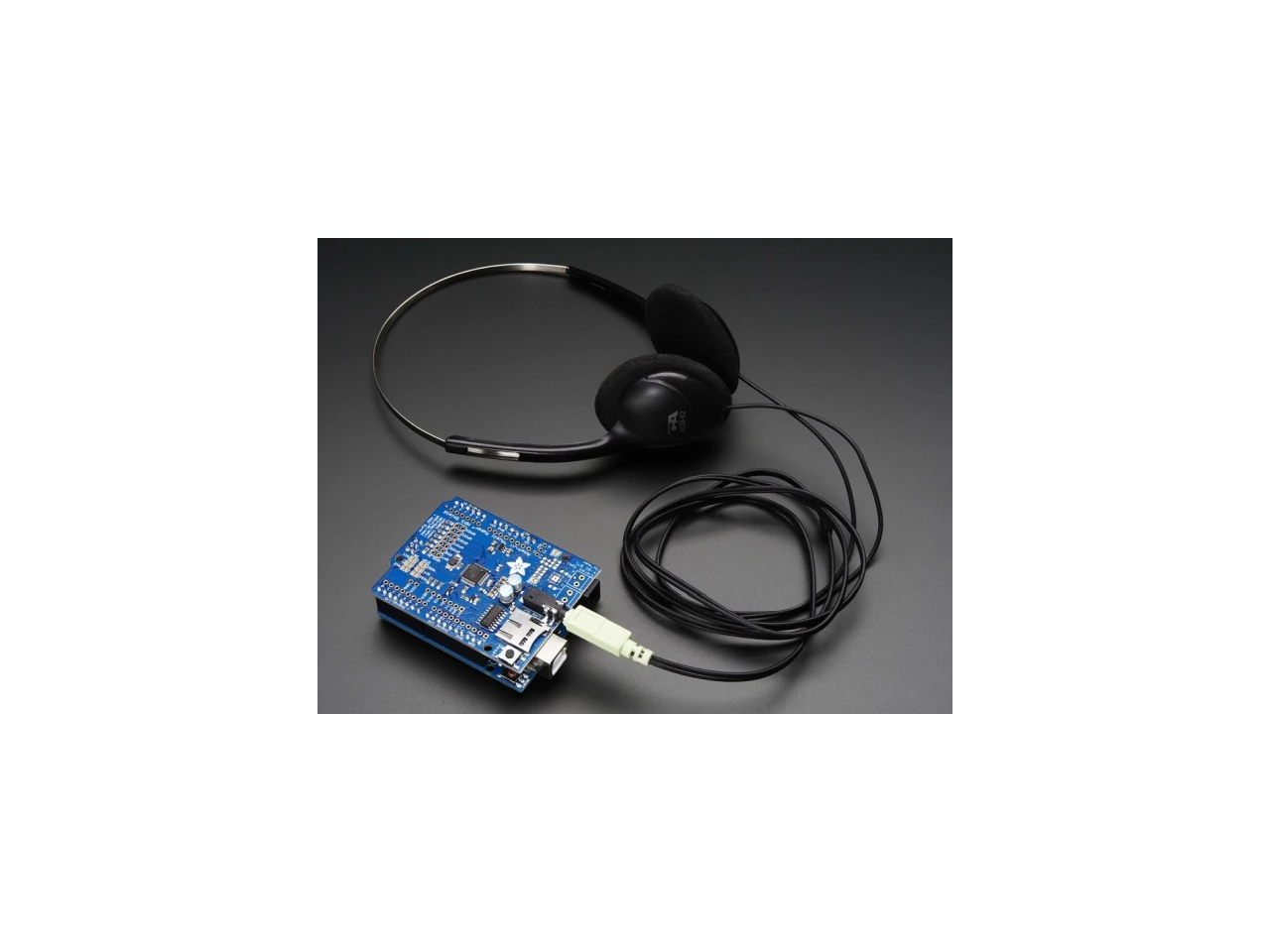

• Sztereó audió kimenet megfelelő zavarszűréssel és földeléssel, hogy biztonságosan csatlakoztatható legyen közvetlenül fejhallgatóhoz vagy egy sztereó rendszerhez, illetve más hangszóróhoz.
• 7 extra GPIO-k, amelyek az Arduino könyvtárban írhatók vagy olvashatók gombok vagy világító LED-ek olvasására.
• MicroSD kártya foglalat, minden 64 MB vagy annál nagyobb FAT16 / FAT32 formátumú SD kártya számára.
• Teljes 3.3 / 5V-os szintváltás SD és MP3 chipek esetén.
• Arduino Uno, Mega vagy Leonardo kompatibilis.
• Beépített MIDI szinti/dobgép funkciók, több tucat hangszerrel.
• Rengeteg opcionális kivezetés, mint például a kártya észlelése és a mikrofon bemenet.

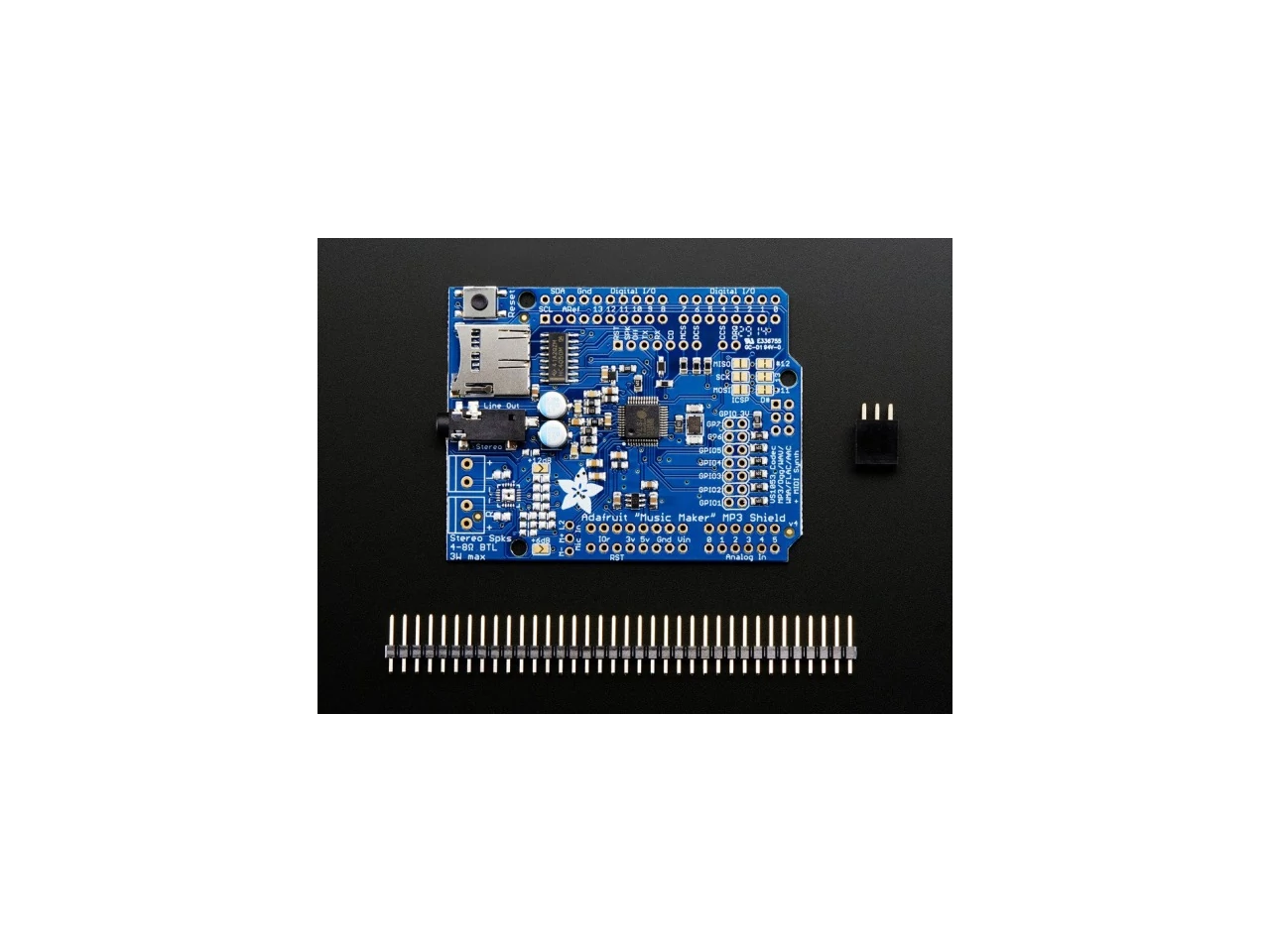

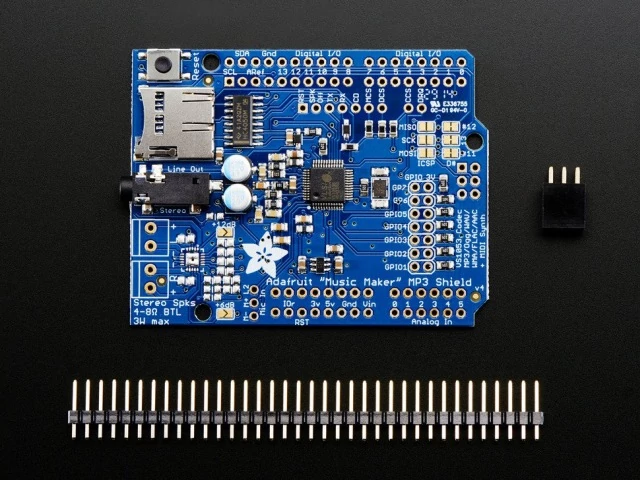

Minden megrendeléshez egy teljesen összeszerelt és tesztelt pajzsot szállítunk, 2 darab 2-pólusú sorkapoccsal, egy 2,54mm-es osztású tüskesorral és egy 2x3 pólusú hüvelysávval az ICSP-csatlakoztatásához. A hangszórók, az 1 dolláros fejhallgató, az SD kártya és az Arduino nem tartozéka ennek a panelnek, azokat szükség esetén külön kell beszerezned!

Az itt található részletes bemutatónk számos információt tartalmaz a VS1053-ról, valamint a vonatkozó Arduino könyvtár használatáról, aminek a segítségével 30 perc alatt eljutsz hanghatások lejátszásához.
