Ez a hihetetlenül parányi sztereó erősítő meglepően nagy teljesítményt, 2x 2.1 W-ot képes leadni 4 ohmos impedanciájú hangszórókkal (THD 10% mellett). A miniatűr chip belsejében egy D-osztályú erősítő fokozat található, amely 2.7V - 5.5VDC tápfeszültség tartományban üzemelhet. A D-osztályú működésnek köszönhetően hihetetlenül jó, mintegy 89%-os hatásfokkal üzemel, amikor egy 8Ω-os hangszórót hajt 1,5 W teljesítménnyel. Így tökéletes választás lehet hordozható és akkumulátoros projektekhez. Beépített hő- és túláramvédelemmel rendelkezik, de a melegedése alig érzékelhető. Ez a panel egy korszerű és takarékos alternatívája a korábbi, "LM386" alapú erősítőknek.

Az erősítő differenciális bemeneteit 1,0uF-os kondenzátorok illesztik. Ne aggódj, ha nincs differenciális jeled, akkor egyszerűen kösd R- és L- bemeneteket a földhöz. A kimenetek "Bridge Tied" típusúak, hídba kötöttek. Ez azt jelenti, hogy földfüggetlen módon közvetlenül a terheléshez csatlakoznak. A kimeneti jel ~300kHz-es PWM négyszögjelet tartalmaz, ami nem hallható, de ezért kizárólag hangszórók meghajtására alkalmas és nem köthető további erősítő fokozat bemenetére!

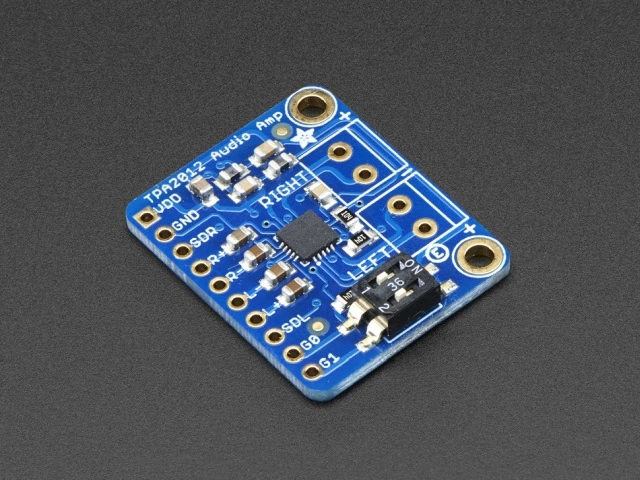

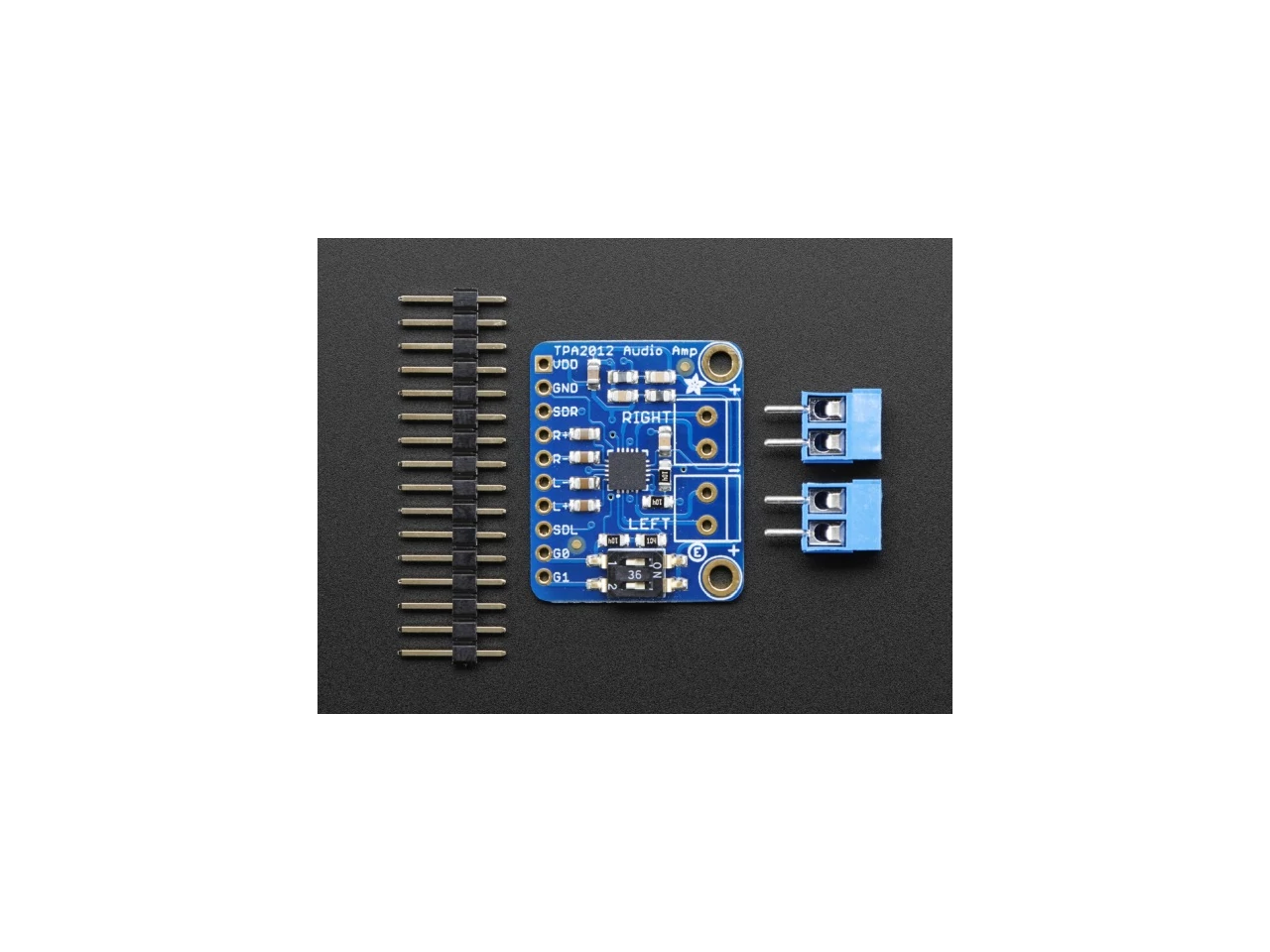

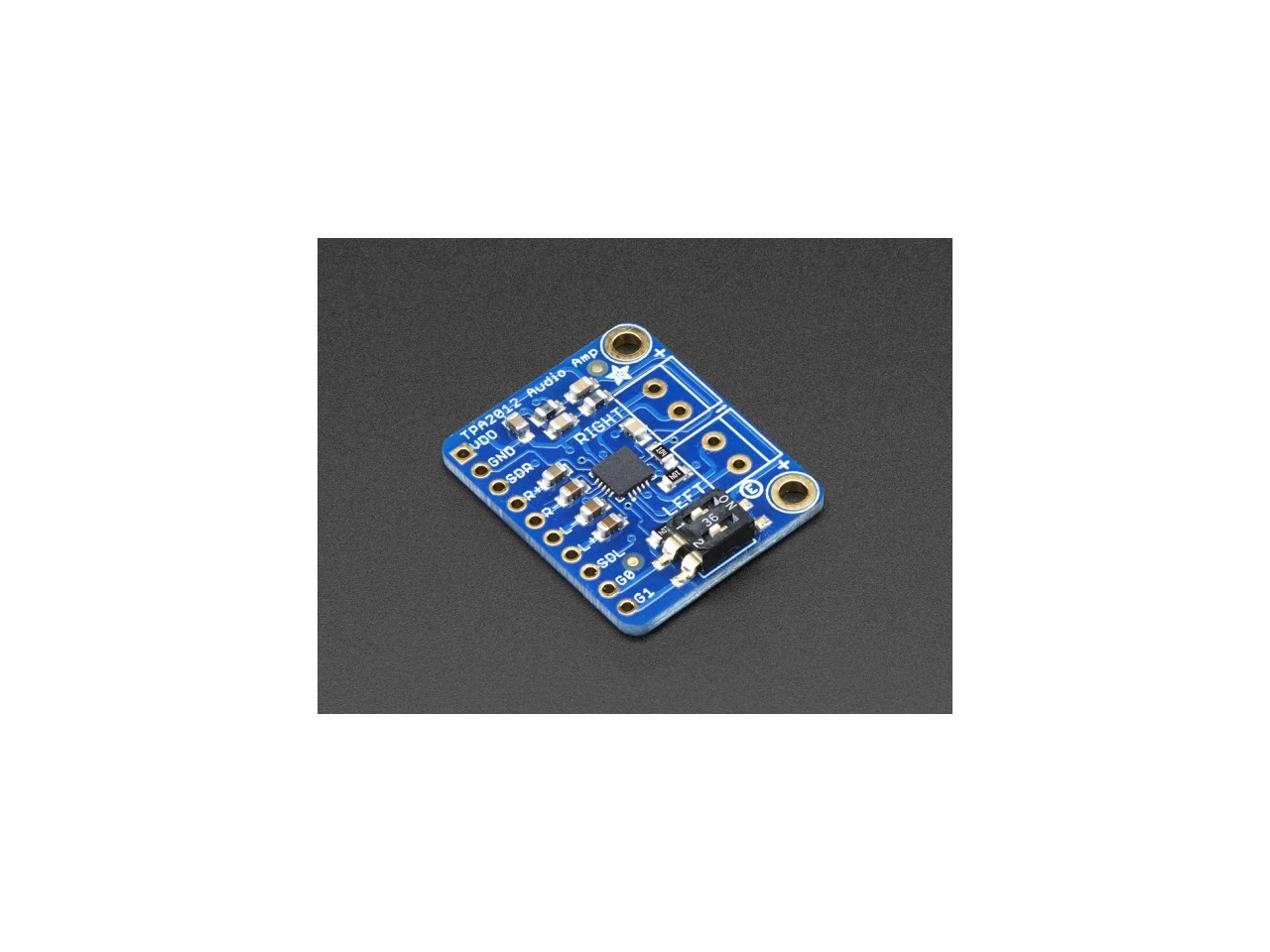

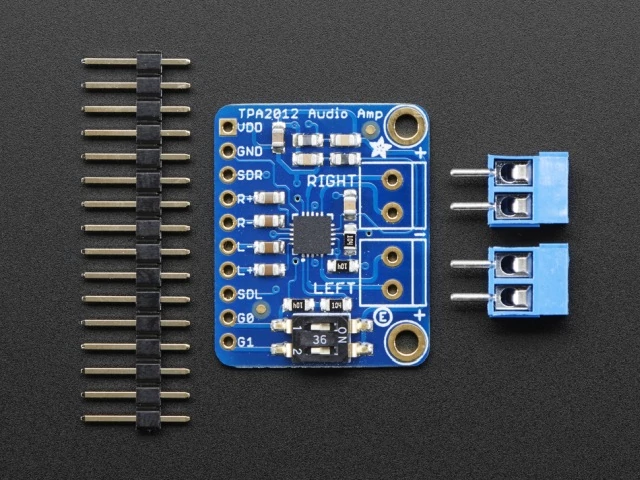

Az A1552-es csomag egy teljesen összeszerelt és tesztelt "breakout board"-ot tartalmaz, 1.0uF-os kondenzátorokkal a bemeneteken. Egy kettős mini DIP-kapcsoló is található a panelen az erősítés menet közbeni beállításához. A mellékelt 3.5 mm-es csavaros sorkapcsok segítik a hangszóró vezetékek egyszerűen bontható kötését, ha beforrasztod őket, de ki is hagyhatóak, ha közvetlenül a panelre forrasztanád a vezetékeket. Csupán 15 perc a beüzemelés és jöhet a Rock and Roll!

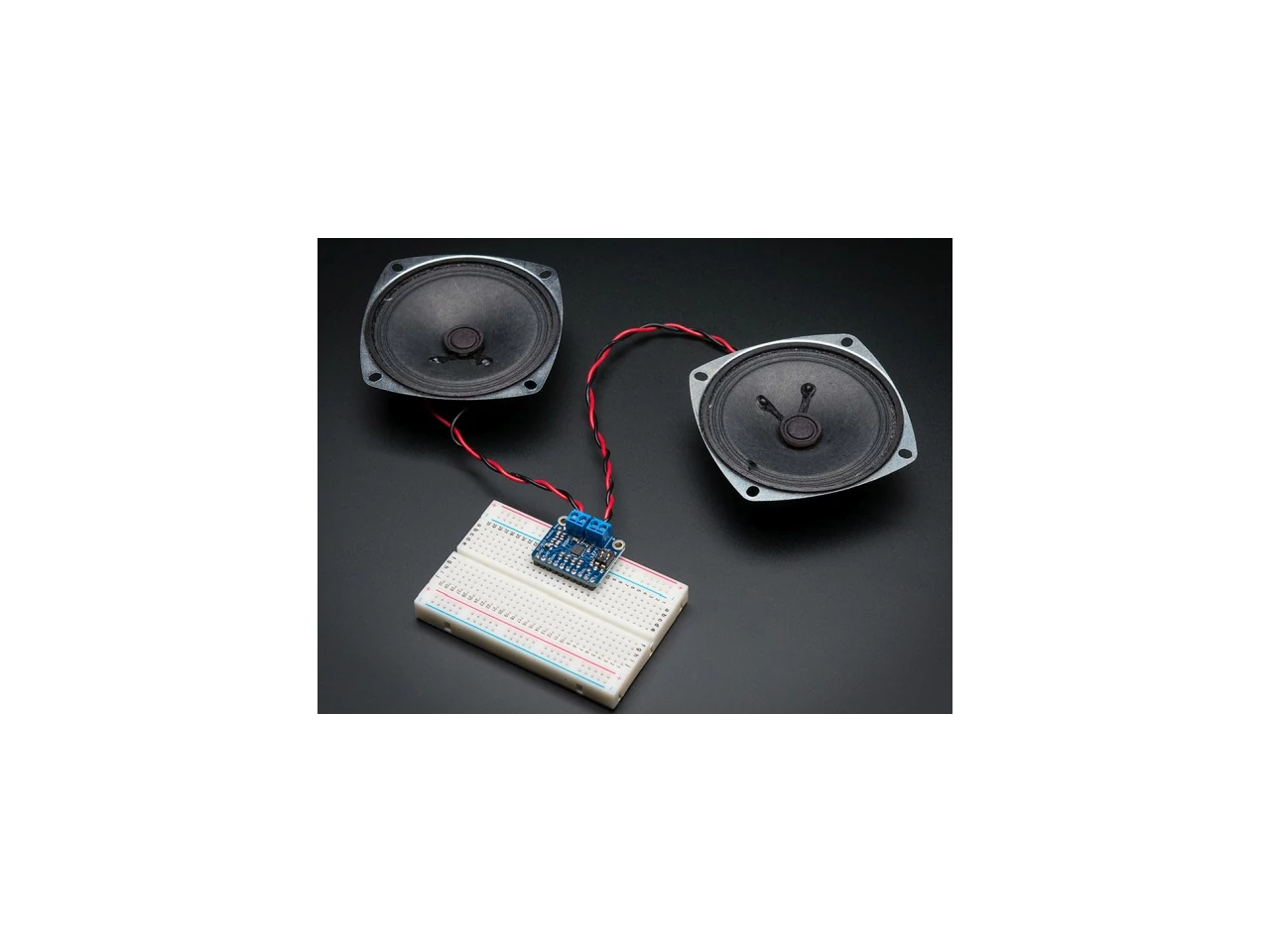

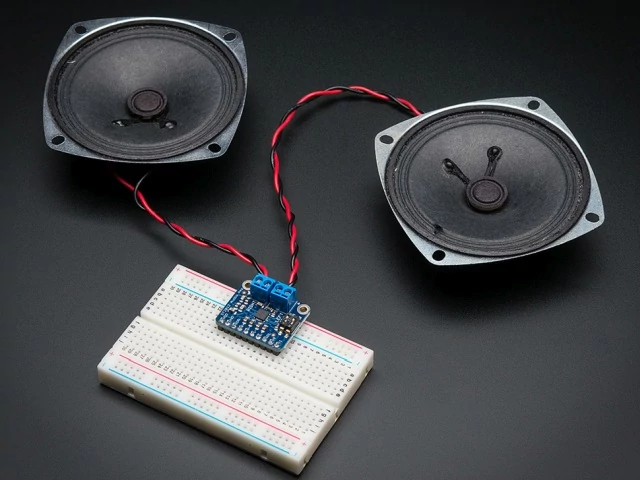

A hangszórók nem tartoznak a csomaghoz! Használj bármilyen kis 4 ohmos vagy 8 ohmos impedanciájú hangszórót.

Műszaki adatok:

• Kimeneti teljesítmény: 2,1 W 4Ω-on, 10% THD, 1,4 W 8Ω-on, 10% THD, 5V-os tápfeszültséggel.
• PSRR: 77 dB tip @ 217 Hz 6 dB-es erősítéssel
• Kimeneti szűrő nélküli használatra tervezték, ha a vezetékek hossza 2"-4" alatt marad.
• Négy állítható fix erősítés: 6dB, 12dB, 18dB és 24dB. Kiválasztás a beépített DIP kapcsolókkal vagy a G0 és G1 kivezetéseken keresztül (ennek részleteit a panel kapcsolási rajzán találod, amely az G0 és G1 pinek beállításait mutatja).
• Kiváló click-and-pop elnyomás
• Termikus leállás elleni védelem
• Független csatornaleállítás
• Alacsony áramfelvétel: tipikusan 6mA nyugalmi és 1,5uA kikapcsolási módban
• Méretek (0,1"-os fejléc nélkül): 1.11" x 4.97mm / 0.19"
• Súly: 2.56g

Megjegyzés: A termékhez mellékelt sorkapcsok kék vagy fekete színűek lehetnek.

Adatlapok, kapcsolási rajzok, PCB fájlok, Fritzing objektum és még sok más a gyártói oldalon: További információk
