A1374 Standalone Momentary Capacitive Touch Sens.AT42QT1010
Egyedülálló kapacitív pillanatnyi érintés szenzor - AT42QT1010
Ez az eszköz a legegyszerűbb módja, hogy felvértezd projektedet egy szimpla, pillanatnyi, kapacitív, érintés szenzorral. Mikrokontroller használata nem szükséges, csak csatlakoztasd egy áramellátáshoz, 1.8V-5.5V-os egyen feszültséghez és érintsd meg a touch pad-et, hogy aktiváld a szenzort.

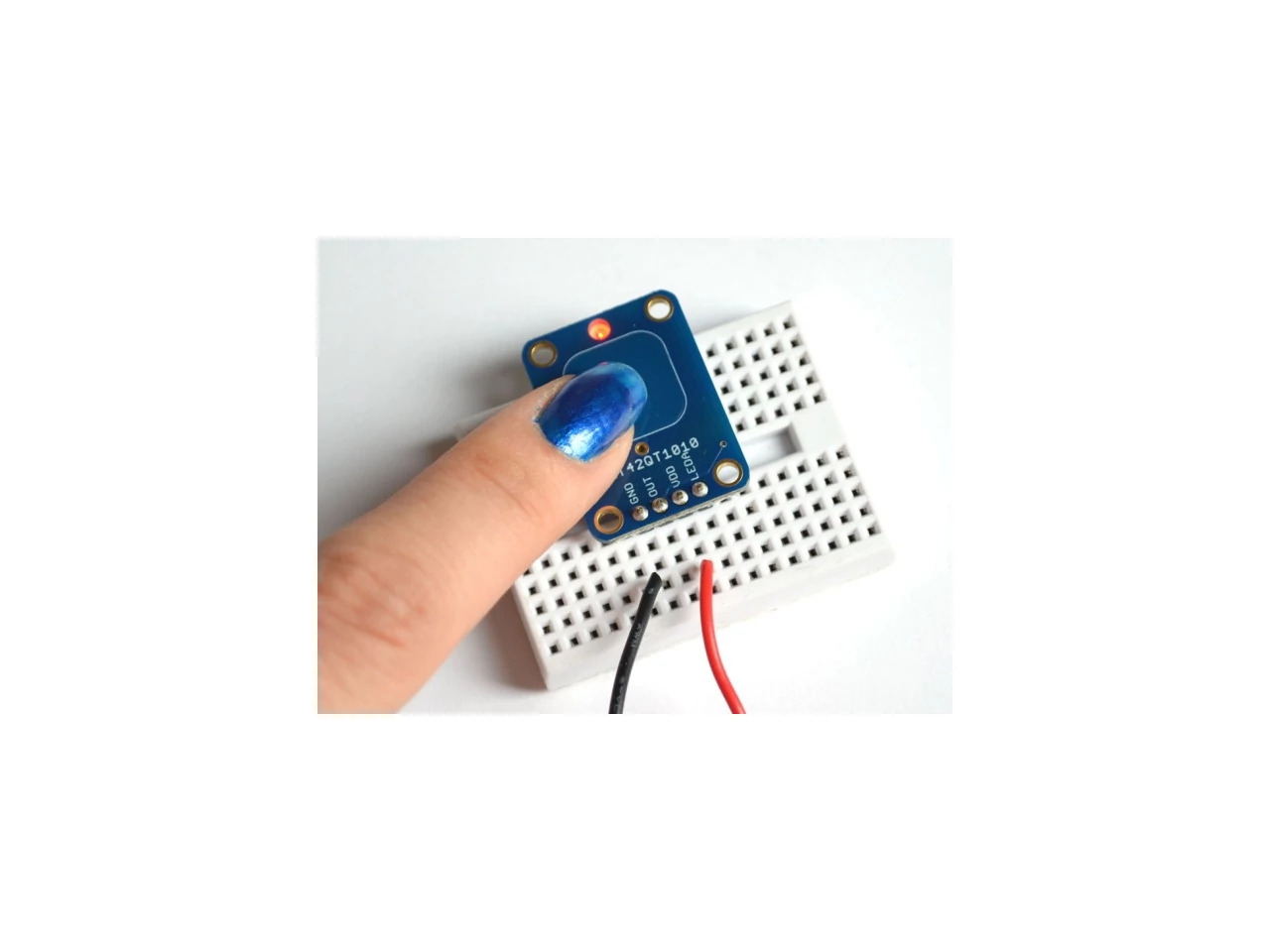

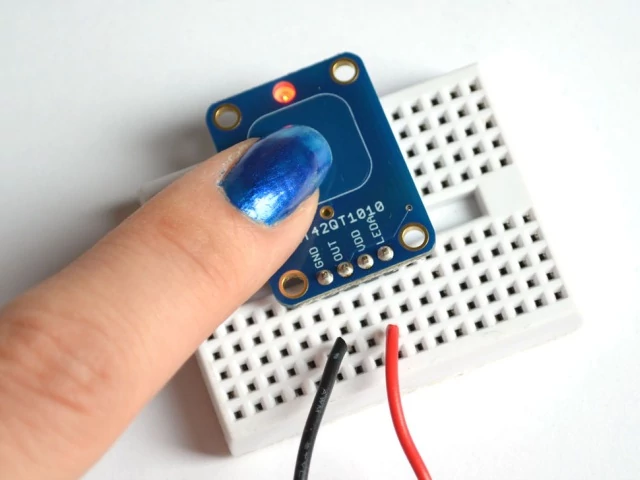

Amikor egy kapacitív töltést érzékel a chip, például, ha egy ember megérinti a touch pad-et, a rajta található LED piros fénnyel felvillan, valamint a kimeneti pin magas értékeket mutat. Akár még azt is megteheted, hogy egy vezetéket forrasztasz a pad közepére, ezzel megalkotva saját kapacitív pad-od, ha esetleg a gyárilag beépített nem a projekted szerinti igényekre lenne szabva.

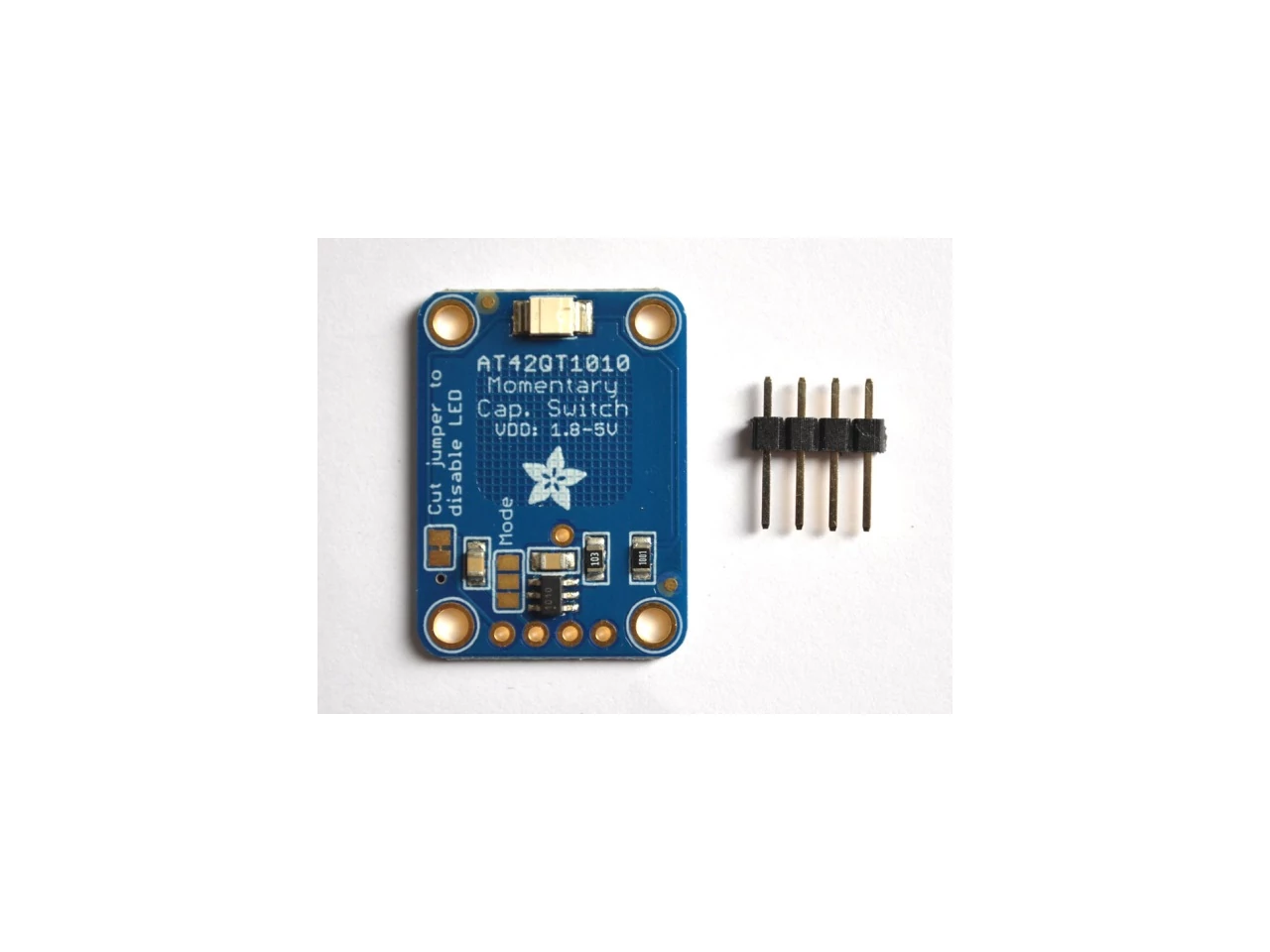

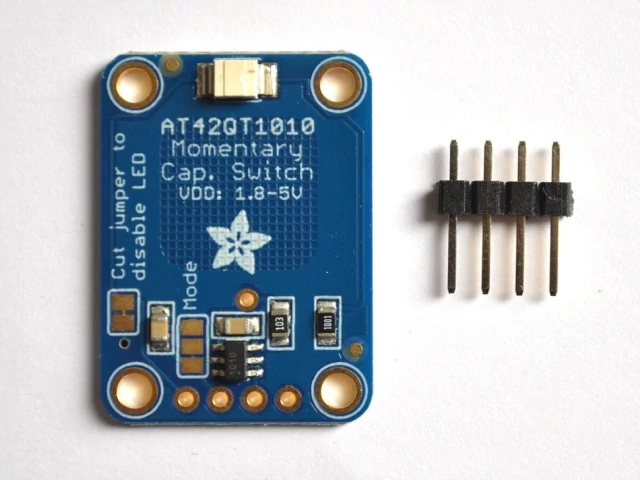

Ha szeretnél energiát megtakarítani, a LED lecsatlakoztatható a kimeneti pinről, csak annyi a dolgod, hogy vágj végig a jelölés mentén a jumper között. A szenzor úgy van tervezve, hogy gyors válaszidővel rendelkezik, úgy nevezett ,,fast mode"-dal, melynek fogyasztása körülbelül 0.5mA. Ha ennél is alacsonyabb fogyasztásra lenne szükséged, például 50uA-es energia használatra, a fast mode jumper-ének egyik oldalált vágd meg, a másikat pedig forraszd meg, lehetőleg minél közelebb, hogy rögzítsd a kívánt módba. Tanulmányozd át a termékleírást, a különböző fogyasztási lehetőségekért.

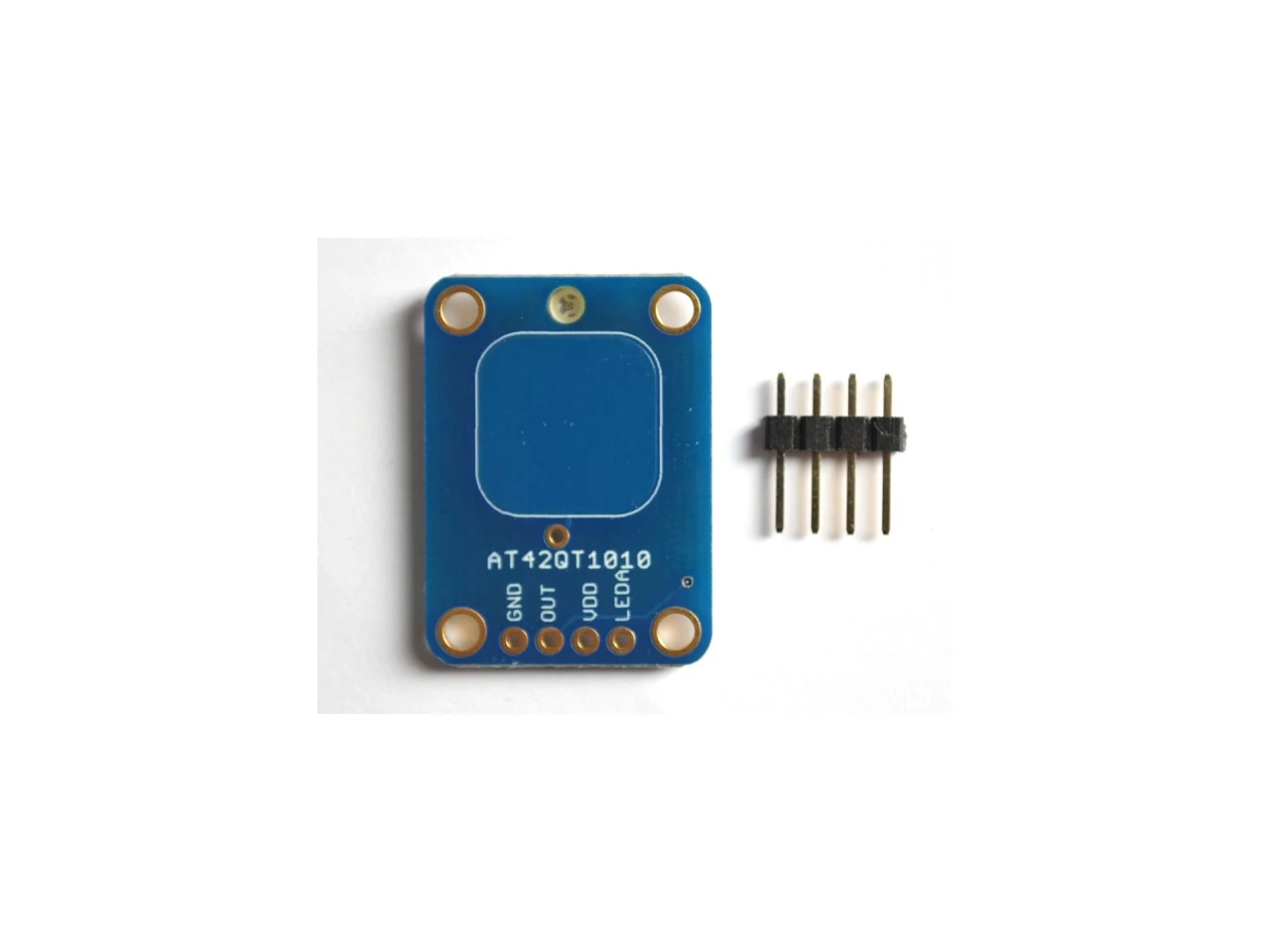

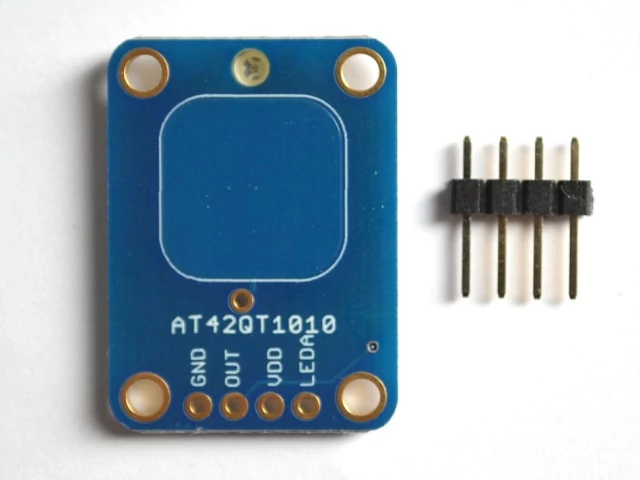

Az eszköz teljesen összeszerelve kapható és jár hozzá egy 0.1" csatlakozó fej, amelyet könnyedén hozzáforraszthatsz, hogy breadboard-dal is tudd használni. Ha további csatlakozási lehetőségekre lenne szükséged, ajánljuk, hogy használj réz fóliát, majd forrassz egy vezetéket úgy a fóliához, hogy a másik vége a szenzorhoz csatlakozzon.
A termékleírás rengeteg hasznos, tippet, trükköt tartalmaz! (The datasheet has many details on sensitivity, power usage, etc.)
Az eszköz 11:10-nél található a videóban!
Technikai adatok
- Méret: 20mm / 0.8" x 28mm / 1.1"
- Tömeg: 1.87g
