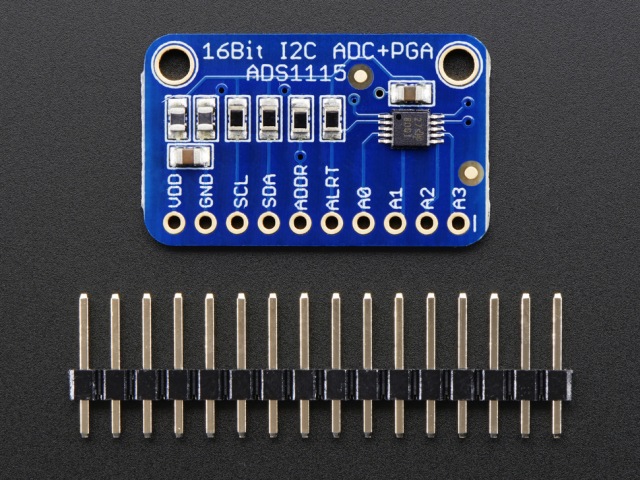

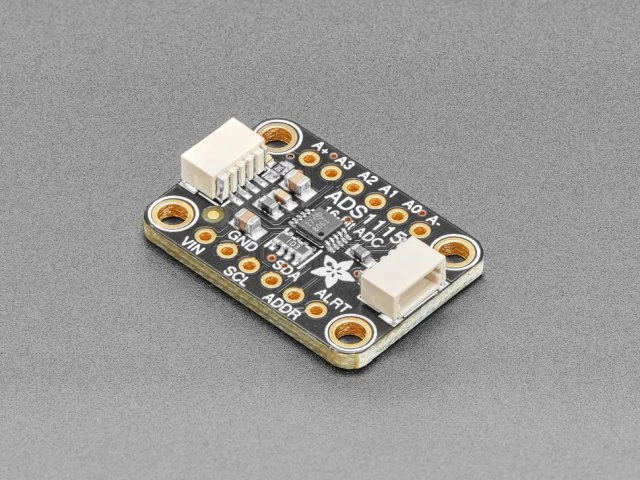

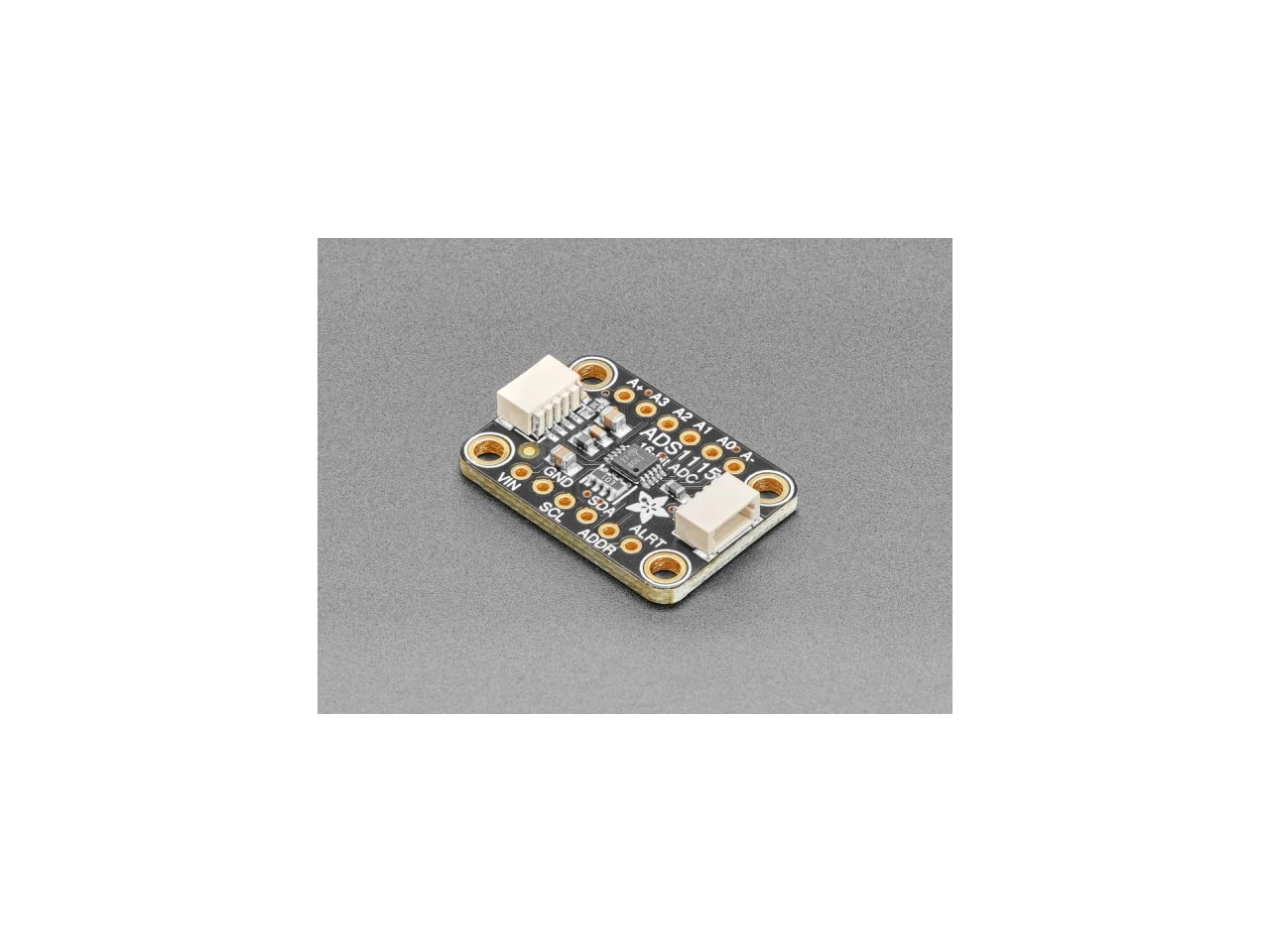

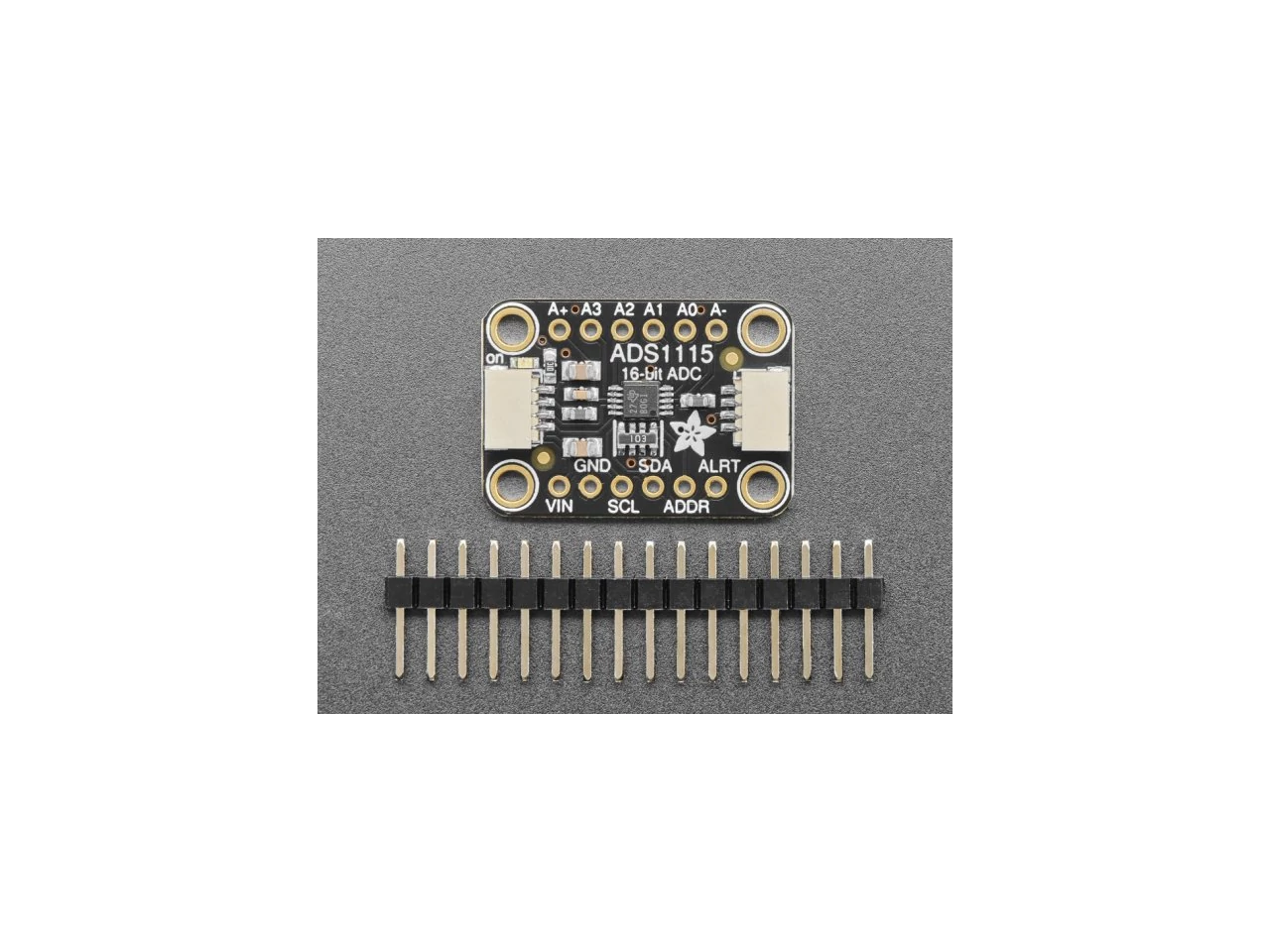

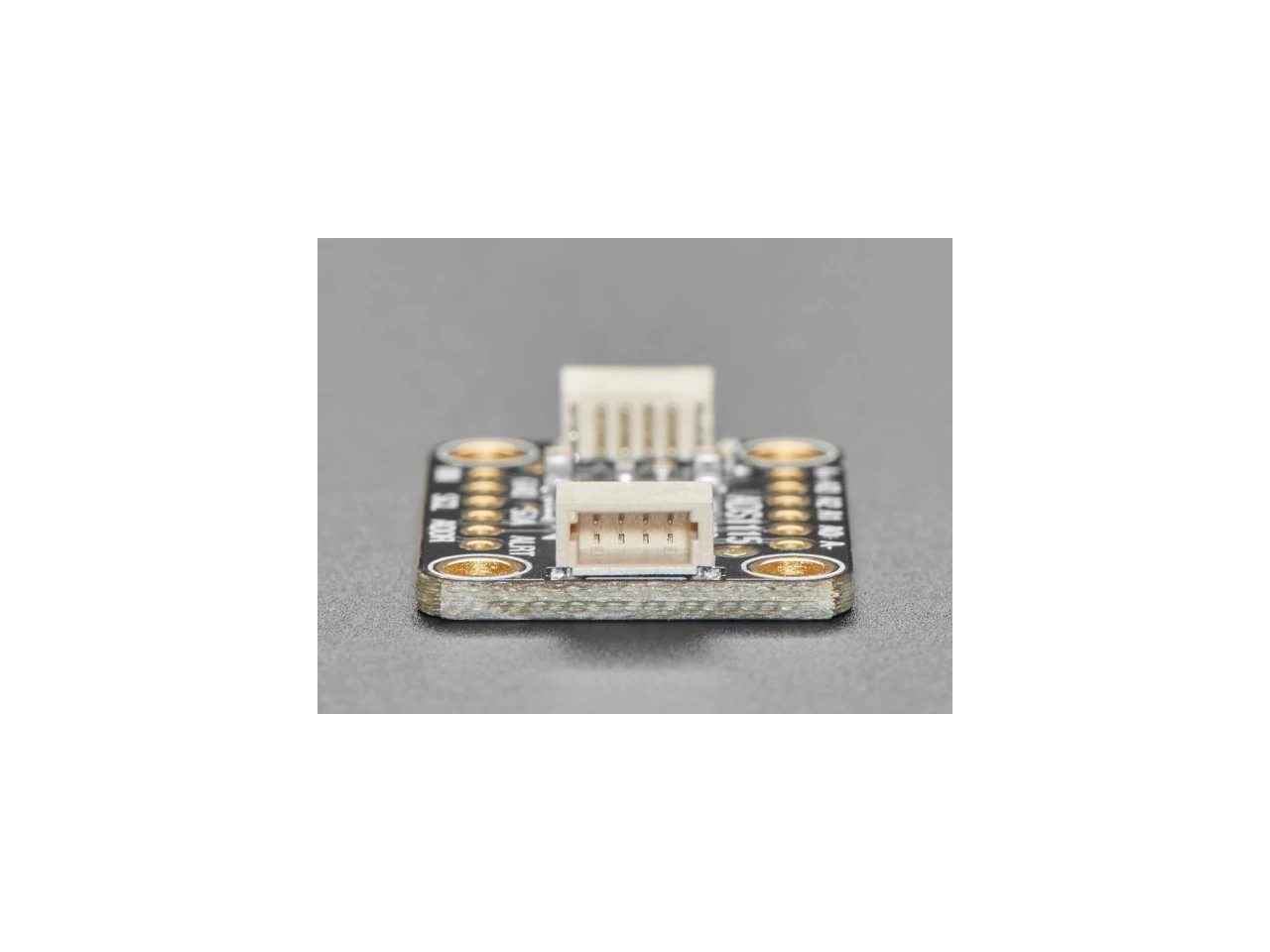

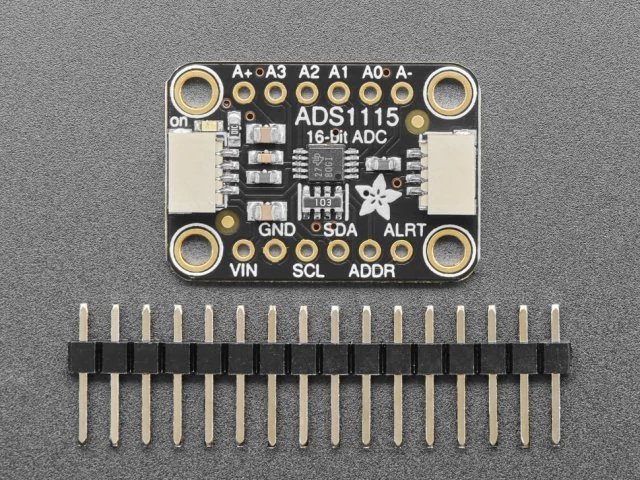

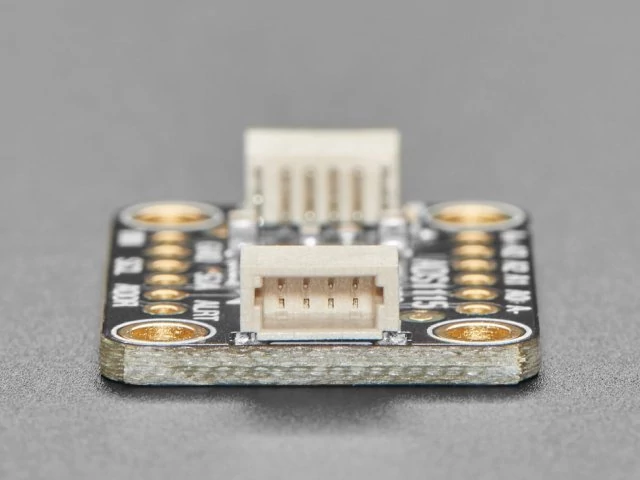

A1085 ADS1115 16-Bit 4-csatornás I2C ADC+PGA

Adafruit 1085 ADS1115 16-Bit 4-csatornás I2C ADC+PGA

Azokhoz a mikrokontrollerekhez, amelyek nem rendelkeznek analóg - digitális átalakítóval, vagy ha egy nagy precizitású ADC-t szeretnél, az ADS115 a legjobb megoldás. 16 bites pontosságot kínál 860 minta / másodperc-es teljesítményen, I2C-n keresztül. A chip konfigurálható, hogy 4 egyedülálló bementi csatornája legyen, vagy 2 darab differenciális. Ráadásként még egy programozható (nyereség) erősítője is van, amellyel 16x-os erősítést érhetsz el, hogy felerősítsd a gyengébb szimpla, vagy differenciális jeleket a teljes tartományra. Azért annyira kedvelt ez az ADC, mert működtethető 2V-5V-os feszültségről, vagy logikáról, széles tartományban képes a jelekkel számításokat végezni és a használata rendkívül egyszerű. Ez egy remek általános célú 16 bites átalakító.

A chip egészen pici, szóval egy ferrittel ellátott alaplapon van elhelyezve, hogy az AVDD és az AGND zajmentes maradjon. I2C interfészt használ. A címeket 4 lehetőség szerint választhatod ki, vagyis akár 4 darab ADS1115-öt is ráköthetsz egy sima 2 kábeles I2C buszra és úgy 16 darab egyedülálló bemeneted lesz.

Ahhoz, hogy belevágj, kapsz példa kódokat is Raspberry Pi-hez (az Adafruit Pi Python könyvtárban található), Arduinohoz (az ADS1X15 Arduino könyvtárban található) és CircuitPython-hoz. Használatához csak csatlakoztasd a GND-t a földhöz, a VDD-t a logikai áramforráshoz, az SCL-t, vagy SDA-t a mikrokontrollered I2C portjához, indítsd el a szükséges példa kódot és már kezdheted is az adatok olvasását.

A linken találsz oktató anyagot az eszköz használatához, példa kódokat, kábelezési diagrammokat és további hasznos dolgokat.

Technikai adatok

• Nagy feszültség tartomány: 2.0V - 5.5V
• Alacsony energia fogyasztás: folyamatos módban: 150uA, egyszeri módban: automatikus kikapcsolás
• Programozható adat tartomány: 8SPS - 860SPS
• Alacsony belső feszültség érték
• Beépített oszcillátor
• Beépített PGA
• I2C interfész: tüskénként választható cím
• 4 darab egyedülálló, vagy 2 darab differenciális bemenet
• Programozható komparátor
• 7 bites I2C cím használat 0x48 - 0x4B, jumperrel változtatható

További információk a termékleírásban!
